Průvodce výrobou kajakových tašek na zakázku

Sealock je vlastní výrobce kajakových tašek a dodavatel OEM. Obyčejný suchý pytel je svařovaná trubka: dva panely, kulatá základna, roleta. Kajaková taška je těžší verzí tohoto problému, protože funkce, které vodáci skutečně chtějí – nafukovací ventil, okénko telefonu, tvarovaná skořepina, která sedí na zádech, uzamykací bod, polstrovaný zádový panel – to vše vyžadujeúmyslné přerušení vodotěsné bariéry a její opětovné utěsnění. Tato příručka popisuje, co to znamená v továrně a co to znamená pro značku, která píše kajakovou tašku.

Proč je těžší postavit tašku na kajak

Každá přidaná funkce je dalším problémem těsnění. Trubkový suchý pytel má jednu souvislou svarovou cestu a nic nepronikne do kůže. Suchý batoh na kajak může mít zakřivenou skořepinu, průhledné okno svařené do neprůhledné tkaniny, přírubu ventilu procházející stěnou, tvarované pouzdro zámku, nalepený pěnový zadní panel a kotvy postrojů nesoucí plnou zátěž. Každá z nich je místem, kde by bariéra mohla selhat, a každá má své vlastní procesní okno.

To je důvod, proč tašky na kajak oddělují specializované továrny od těch obecných. Trubku zvládne svařit každý. Integrace hardwaru do utěsněného zakřiveného pláště, opakovatelně v tisících jednotek, je jiná možnost.

Svařování zakřivené skořepiny

Několik našich kajakových batohů používá spíše půlkulatou skořepinu než rovný válec, protože tvarované tělo lépe sedí na zádech a předvídatelněji se na lodi skladuje. Konvenční moudrost v RF svařování tvrdila, že zakřivené povrchy jsou špatnými kandidáty pro tento proces. V praxi jsou zpracovatelné, ale mění se řídicí proměnná: u zakřiveného svaru je kritický faktorpřesná kontrola mezery mezi horní a spodní matricí spíše než kontrola upínacího tlaku. Získejte správnou rozteč matrice a zakřivený šev svařuje stejně spolehlivě jako plochý; spoléhat pouze na tlak a kvalita svaru se mění podél křivky.

Praktická geometrie určuje dvě související omezení:

• RF pole funguje pouze přes malou mezeru.Dostatečně silné pole k roztavení materiálu vyžaduje, aby elektroda a součást byly v rozmezí zhruba 1,5 mm, což je důvod, proč tento proces vyhovuje spíše fóliím a potaženým tkaninám než tlustým tuhým částem – a proto musí konstrukce matrice přesně kopírovat obrys pláště.
• Panely jsou řezány nadměrně.Odstřižené kusy jsou minimálně o 6 mm větší než vzor svaru, protože materiál musí zcela pokrýt svarovou oblast nástroje, jinak je svar samotný ohrožen. Přebytek lze následně oříznout offline.

Svařování rozdílných materiálů: Okenní panel

Průhledné okénko telefonu nebo průhledový panel znamená svaření čirého filmu do potažené látkové skořepiny – dvou různých materiálů s různým tepelným chováním. Pravidlo, kterým se to řídí, stojí za to znát, protože vysvětluje, proč se okna některých dodavatelů oddělují:

Při lepení dvou různých materiálů musí být proces nastaven tak, aby se materiál s vyšší teplotou skelného přechodu nejprve zahříval a odváděl teplo do materiálu s nižší Tg.Spusťte to opačným směrem a měkčí materiál se přetaví a ztenčí, zatímco tvrdší se nikdy správně nespojí – vytvoří spoj, který vypadá přijatelně a později selže. Správné nastavení je věcí návrhu elektrody a nastavení parametrů, nikoli úsilí.

Pro potažené tkaniny existuje také materiálová podlaha: potah potřebuje minimální tloušťku zhruba 0,003–0,005 palce (3–5 mil), aby se správně svařil. Tkanina s příliš tenkým povlakem nevytvoří spolehlivé spojení bez ohledu na to, jak dobře je stroj nastaven.

Integrace ventilu

Nafukovací a vypouštěcí ventil na našich kajakových balíčcích umožňuje vodákovi vypustit vzduch, aby stlačil vak do poklopu, nebo přidat vzduch pro dočasnou podporu plování. Vyrobit to znamená vložit úmyslný port skrz stěnu uzavřeného sáčku. Existují dva osvědčené přístupy:

• Středový panel svařený s přírubovým ventilem.Porty a ventily jsou speciálně dodávány se svařitelnou přírubou, takže je lze instalovat do středu panelu – RF svařování utěsní potaženou tkaninu k portu bez poškození kteréhokoli materiálu.
• Trubka svařená do švu.Umístění těla ventilu přímo na šev je obtížné, takže běžnou praxí je přivařit trubku do švu a připevnit na trubku kompresní ventil.

V obou případech je svar ventilu odděleným procesním oknem od švů karoserie a má vlastní sadu parametrů a vlastní kontrolu. Je to také funkce, která stojí za to speciálně tlakově testovat, z důvodu v další části.

Režim selhání by kupující měli vědět

To záleží na každém sáčku s ventilem nebo funkcí zadržování vzduchu:slabý šev může projít počáteční kontrolou těsnosti a přesto selže po opakovaných cyklech nafukování, přepravních vibracích nebo použití v chladném počasí.Jediný průchod/neúspěšné namočení na konci řady neprokazuje trvanlivost pečeti – dokazuje to, že pečeť v daný den existovala.

Proto musí kontrola kvality na tomto druhu produktu zahrnovat vizuální kontrolu,testování loupání, udržení tlakuakontrola delaminacespíše než samotný vodní test. To je také důvod, proč provozujeme vakuovou extrakci s 24hodinovým zadržením hotového zboží: trvalý podtlak po celý den povrchy okrajových těsnění, které propustí krátké ponoření.

Body zatížení: Proč je postroj šit před svařením těla

Naložený kajakový batoh o objemu 38 l přenese celou svou váhu přes kotvy ramenního postroje a vodák, který připevňuje a odepíná upevňovací body paluby, tyto kotvy neustále cykluje. Pouze svařované nástavce se mohou při trvalém střihu odlupovatpostroje, záplaty s D-kroužky, kotvy pro poutací šňůry a tažné rukojeti jsou k plochým panelům přišity vysokým napětím před svařením pláště. Sešitá stopa rozloží zátěž; následné svaření a zesílení překryje perforace. Kotvy jsou pak testovány na zatížení a trhnutí, spíše než posuzovány okem.

Zde také záleží na vedení pádlových sportů – palubní výstroj by se měla uchytit minimálně ve dvou bodech, takže kotvy musí být postaveny pro opakované použití s ​​nárazy, spíše než pro statickou váhu.

Lepení zadního panelu

Jednodílný zádový panel EVA na našich kajakových taškách snižuje hmotnost a snižuje hromadění tepla při cestě do vleku. EVA je sama o sobě RF-svařovatelná, což umožňuje, aby byl panel integrován do konstrukce, nikoli přilepen – a svařování je zde vhodnější než lepení ze stejného důvodu, jako jinde:svařované spoje zabraňují stárnutí lepidla a riziku reaktivace, což jsou přesně ty způsoby selhání, které taška uložená mokrá v horké garáži najde.

Odlišný systém těsnění: Uzávěr s gumovým proužkem

Ne každá taška na kajak se uzavírá rolákem. Naše expediční stavební těsnění s astlačený těsnicí pás z přírodního kaučuku pod překlápěcí chlopní, sevřený centrálním kompresním páskem— mechanicky odlišný systém, který dosahuje IPX8. Jeho výroba přidává kroky, které roll-top nemá: pryžový pásek musí být přilepen přesně podél celého otvoru, geometrie chlopně se na něj musí skládat přímo a kompresní pásek musí sevřít rovnoměrně po celé šířce. Klasickým selháním je nerovnoměrné sevření – těsnění, které drží uprostřed a mezery na jednom konci, projde náhodným namočením a prosakuje pod tlakem.

Branding: Tiskněte před svařováním

Užitečný sekvenční bod pro značky:Před dokončením svarů lze do vrstev fólie začlenit sítotisk nebo ražbu za tepla.Použití grafiky, když jsou panely stále ploché, poskytuje lepší registraci a vyhnete se práci kolem hotového trojrozměrného pláště. I zde stojí za upřesnění reflexní potisk – vodáci jsou často na vodě za úsvitu a soumraku a reflexní značka umožňuje najít tašku při slabém osvětlení a zároveň se zdvojnásobí jako značková nemovitost.

Co to znamená pro vaši informaci

• Specifikujte svařitelné materiály— PVC, TPU, nylon potažený TPU nebo EVA. Nepolární plasty jako PP a PE nelze svařovat RF vůbec.
• Zkontrolujte tloušťku povlaku— pod zhruba 3–5 mil, potažená tkanina nebude spolehlivě svařovat.
• O penetracích se rozhodněte včas— polohy ventilu, okna, zámku a kapsy, to vše ovlivňuje konstrukci formy a náklady na nástroje a jejich přesun po existenci formy je nákladný.
• Udržujte geometrii skořepiny přátelskou ke svařování— jemné křivky a čisté průběhy švů jsou opakovatelnější než úzké poloměry a sbíhající se švy.
• Detail každého bodu zatížení— postroj, D-kroužky, vázací šňůry, tažná rukojeť a způsob jejich ukotvení.
• Požádejte o správné testy— kontrola pevnosti v odlupování, udržení tlaku a delaminace, nejen kontrola ponoření, zda vyhovuje/nevyhovuje.
• Rozpočet na nářadí— vlastní tvar skořepiny vyžaduje zakázkovou měděnou matrici, která je uvedena samostatně, s dodací lhůtou před prvním vzorkem.

Základ produktu

Tyto svařované tašky od Sealock'ssuchý pytelline, jsou stejné výchozí body pro zakázkový kajakový projekt — žádný není řazen nad jiný; každý demonstruje jinou výrobní kapacitu popsanou výše:

Obraz	Model a specifikace	To ukazuje výrobní kapacitu	MOQ

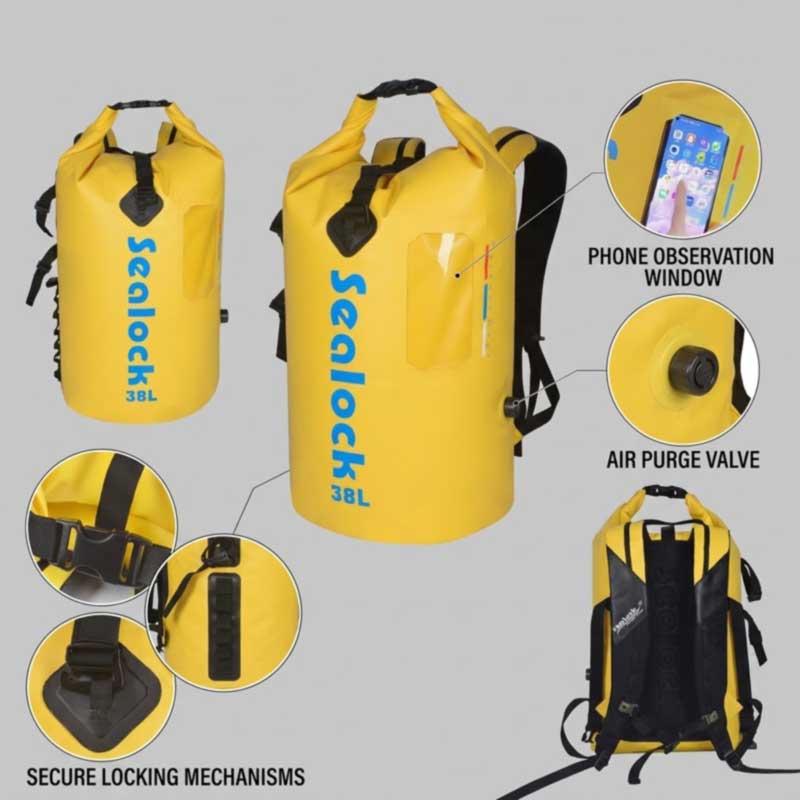

	38L voděodolný suchý batoh na kajak— 500D PVC, 0,5 mm; půlkruhový plášť; přední okenní kapsa na telefon; multifunkční zámek pro paddleboard; boční nafukovací/vypouštěcí ventil; jednodílný zadní panel EVA.	Svařování zakřivené skořepiny, integrace ventilu, okenní panel, lepení EVA – vše v jedné sestavě	300–500
	Suchý batoh na kajak SL-E977— 28L; 500D PVC, 0,5 mm; půlkruhový plášť; okno telefonu; multifunkční zámek; boční nafukovací/vypouštěcí ventil; EVA zadní panel.	Stejná platforma při kapacitě jednodenních výletů	300–500
	SL-D045 Vzduchotěsný hadicový suchý vak s plynovým ventilem— 20L, velikosti 2L až 100L; PVC; plynový ventil pro řízené nafukování a vyfukování; přizpůsobené barvy; vzorek 5-7 dní.	Integrace ventilu na jednoduché trubici – levnější cesta k ovládání vzduchu	500
	Suchý vak SL-D693 s okénkem a kapsou na zip— 15L (53×36 cm) / 20L (57×38 cm); 500D PVC plachta;IPX7; Okno z průhledné fólie z PVC; separace za sucha a za mokra; odnímatelný vyztužený popruh; POM spona.	Svařování z průhledné fólie na plachtu plus utěsněná kapsa na zip v jednom těle	300
	SL-J033 Voděodolný expediční balíček— 45L / 55L / 65L; TPU laminované na nylonu 420D;IPX8přes těsnicí pás z přírodního kaučuku + překlápěcí chlopeň + středový kompresní pásek; zesílená otěrová základna; polstrovaný postroj, hrudní popruh, bederní pás, tažná rukojeť; reflexní lemování.	Gumový těsnící systém a plně nosný postroj	300–500
	Suchý batoh SL-E102— 15L / 20L / 30L s publikovanými rozměry na velikost; 500D PVC síťovina; vlastní barvy a velikosti.	Tři kapacity na sdílených nástrojích – efektivní amortizace matrice	300

Výrobní podmínky a kontrola kvality

Položka	Detail
MOQ	300–500 ks na model
Nástroje	Vlastní měděná matrice na geometrii pláště, uváděná samostatně; znovu použito při opakovaných objednávkách
Odběr vzorků	3–10 dní na kolo po opracování; obvykle dvě kola
Výroba	20–45 dní po schválení vzorku
Kapacita	Devět vysokofrekvenčních svařovacích linek na 27,12 MHz; kolem 100 000 jednotek/měsíc
Možnosti hodnocení	Ověřeno IPX7 na svařovaných rolovacích konstrukcích; IPX8 na konstrukci s pryžovým těsněním

Kvalita je rozdělena do tří úrovní –IQC(vstupní tkanina zkontrolována na tloušťku povlaku, přilnavost a svařitelnost, plus ventily, kování zámku, přezky a popruhy podle podepsaného standardu),IPQC(tolerance řezání, integrita svarů na švech karoserie a prostupech, instalace ventilu a okna, sestava kabelového svazku a spojovacího bodu, s odlupovacími zkouškami na vzorových svarech při každém začátku běhu) aOQC(Odběr vzorků ISO 2859 AQL, skutečné dávkové testování ponořením do vody, udržení tlaku na sestavách s ventilem, kontrola delaminace a porovnání vzorků zlata, s dostupnými SGS nebo QIMA). Sealock také přísně provádí kompletní postup zákaznické kontroly hotového zboží:vybalení z krabice, vakuová extrakce, 24hodinový statický odpočinek a stanovení úniku vzduchu. Laboratoř navíc provádí pevnost spoje svaru a odlupování, zátěžový test 1500+ cyklů s trhavým zatížením ukotvení postrojů a vázacích bodů, kontroly vztlaku, otěru, roztržení, tahu, solné mlhy, UV, stálobarevnosti a barevných rozdílů.

FAQ: Výroba kajakových tašek

Otázka: Dokážete svařit zakřivenou nebo tvarovanou skořepinu?
A: Ano. Zakřivené svary jsou proveditelné, když je přesně řízena vzdálenost matrice mezi horním a spodním nástrojem – to je spíše než upínací tlak řídící proměnnou na křivce. Vyžaduje design matrice specifický pro obrys skořepiny.

Otázka: Jak je integrován nafukovací ventil, aniž by došlo k poškození těsnění?
Odpověď: Buď ventil s přírubou přivařený k střednímu panelu – porty a ventily se dodávají se svařitelnými přírubami přesně pro toto – nebo trubka přivařená do švu s připojeným kompresním ventilem. Ventilový svar má vlastní sadu parametrů a vlastní kontrolu.

Otázka: Proč se některá průhledná okna postupem času oddělují?
Odpověď: Obvykle proto, že svar z odlišného materiálu byl nastaven špatně. Materiál s vyšší Tg se musí nejprve zahřát a odvést teplo do materiálu s nižší Tg; běžte opačným směrem, měkčí film se přetaví, zatímco druhý se nikdy správně nespojí, takže spojení vypadá dobře a později selže.

Otázka: Stačí jediný test vody k podepsání vaku s ventilem?
Odpověď: Ne. Slabý šev může projít počáteční kontrolou těsnosti a přesto selže po opakovaných cyklech nafukování, přepravních vibracích nebo použití v chladném počasí. Požádejte o testování odlupování, udržení tlaku a kontrolu delaminace spolu s ponořením.

Otázka: Může naše logo pokračovat před montáží?
Odpověď: Ano, a je to lepší – sítotisk a ražba za tepla se před svařováním nanášejí na vrstvy filmu, zatímco jsou panely ploché, což zajišťuje čistší registraci. Pro viditelnost za úsvitu a za soumraku stojí za to specifikovat reflexní potisk.

Otázka: Co určuje, zda je náš návrh sestavitelný?
Odpověď: Svařitelnost materiálu (PVC, TPU, potažený nylon nebo EVA – nikdy PP nebo PE), tloušťka potahu alespoň zhruba 3–5 mil, geometrie pláště, kterou může matrice sledovat, a poloha každého průniku. Před obráběním zkontrolujeme výkres z hlediska svařitelnosti a navrhneme změny, které zlepší kvalitu i výtěžnost.

Promluvte si s továrnou

Chcete-li zavést vlastní kajakovou tašku do výroby, kontaktujte společnost Sealock na adreseinfo@sealock.com.hknebo +86-769-82009361. Více než dvacet let vlastního vysokofrekvenčního svařování, devět svařovacích linek, integrace ventilů a oken, zakázkové lisovací nástroje a úplný zákaznický kontrolní postup u každé zásilky.
