1. Co je RF svařování?

RF svařování – také označované jako vysokofrekvenční (HF) svařování nebo dielektrické svařování – je výrobní proces, který spojuje termoplastické materiály pomocí elektromagnetické energie spíše než vnějšího tepla, lepidel nebo mechanického upevnění. Tyto dva termíny jsou v průmyslové praxi zaměnitelné; základní fyzika je stejná.

Charakteristickým znakem RF svařování je, kde teplo vzniká. Při konvenčním tepelném svařování je tepelná energie aplikována na povrch materiálu a vedena dovnitř. Při vysokofrekvenčním svařování proniká elektromagnetické pole materiálem a generuje teplo zevnitř, na molekulární úrovni. Toto vnitřní zahřívání vytváří spoj, který je ve většině případů pevnější než základní tkanina na obou stranách spoje.

Tato technologie se v průmyslu používá od 40. let 20. století, původně pro lékařské a obalové aplikace na bázi PVC. Jeho přijetí ve výrobě prémiového outdoorového vybavení se zrychlilo, protože TPU nahradil PVC napříč kategoriemi produktů, kde záleží na flexibilitě, souladu s životním prostředím a dlouhodobém výkonu. Dnes je RF svařování standardní konstrukční metodou pro jakýkoli vodotěsný produkt, který musí držet pod trvalým hydrostatickým tlakem – nejen odolnost povrchu proti stříkající vodě.

Mezi typické aplikace produktů patří:

• Ponorné suché vaky a nepromokavé batohy
• Nepropustné měkké chladiče a izolované nosiče
• Nafukovací venkovní konstrukce
• Vodotěsný lékařský přepravní obal
• Pouzdra vojenského a taktického vybavení

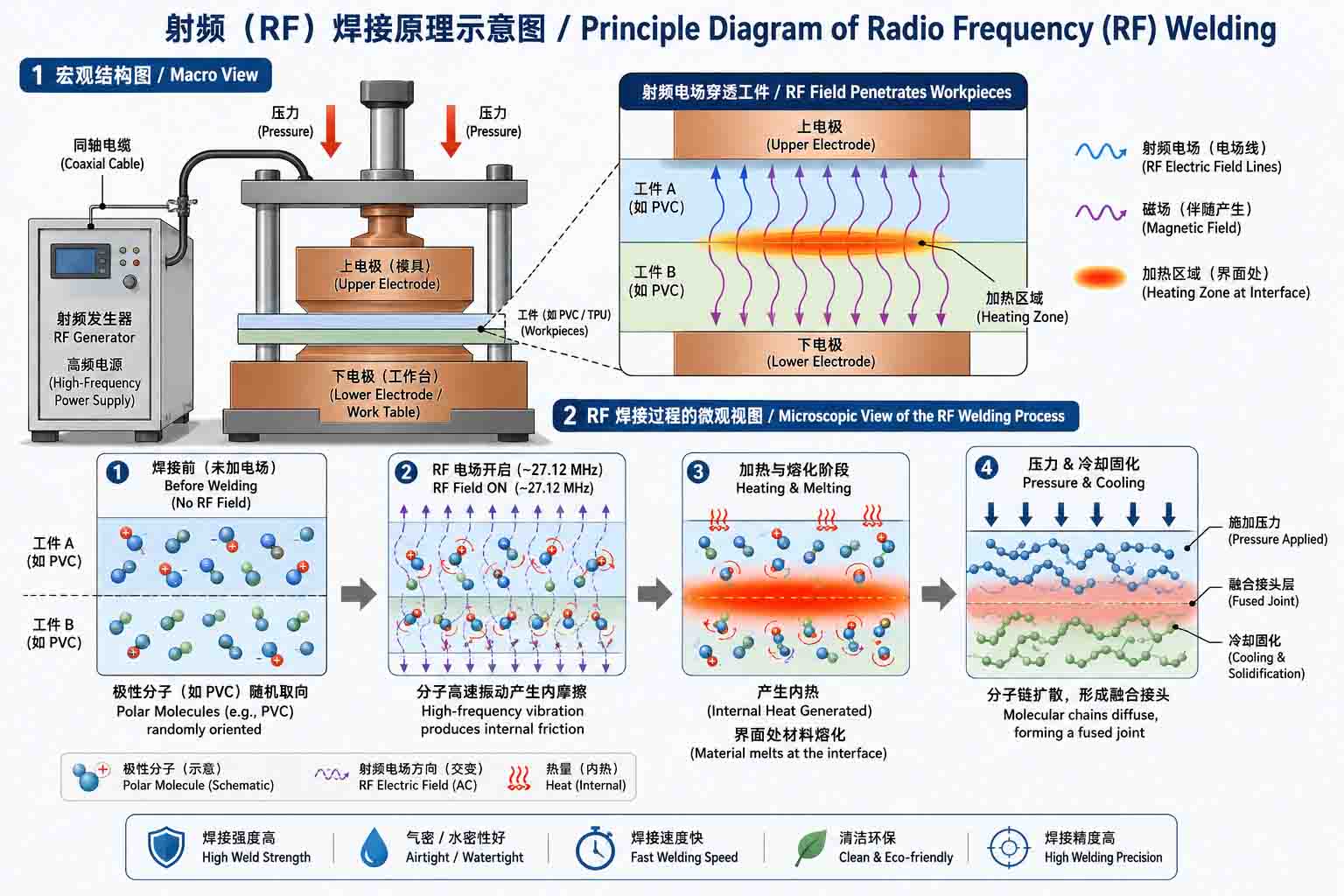

2. Jak funguje RF svařování

RF svařovací zařízení funguje tak, že prochází vysokofrekvenční střídavý proud – obvykle mezi 27 MHz a 40 MHz, přičemž 27,12 MHz je nejběžnější průmyslová frekvence – mezi dvěma kovovými elektrodami (nazývanými matricemi nebo deskami). Materiál, který má být svařován, je umístěn mezi těmito matricemi.

Když jsou termoplastické materiály s polárními molekulárními strukturami vystaveny rychle se střídajícímu elektromagnetickému poli, jejich molekuly se pokoušejí znovu zarovnat s každou oscilací pole. Při 27,12 MHz to znamená zhruba 27 milionů pokusů o přerovnání za sekundu. Tření generované tímto molekulárním pohybem produkuje teplo – ne na povrchu, ale rovnoměrně po celé tloušťce materiálu v oblasti svaru.

Současně lis vyvíjí řízený pneumatický tlak na matrice a stlačuje vrstvy materiálu dohromady. Jakmile vnitřní teplota dosáhne bodu tání materiálu, vrstvy na rozhraní se roztaví a na molekulární úrovni se promísí. Když je vysokofrekvenční energie odstraněna a materiál se ochladí pod trvalým tlakem, dvě vrstvy se stanou jedním souvislým materiálem – nejsou slepené, nesešívané, ale srostlé.

Toto vnitřní vytváření tepla má několik praktických výhod oproti metodám povrchového tepla:

• Spojení se tvoří rovnoměrně přes celou svarovou zónu, spíše než postupuje od povrchu dovnitř
• Vnější povrchy se méně pravděpodobně spálí nebo deformují, protože samotné elektrody nemusí dosáhnout tavné teploty
• Složité geometrie matrice mohou vytvářet přesné, opakovatelné vzory svarů včetně křivek, rohů a vícevrstvých spojů
• Doby cyklů jsou krátké – obvykle 3 až 15 sekund na svar v závislosti na tloušťce materiálu a oblasti matrice

3. Proč je TPU obzvláště vhodný pro RF svařování

Ne všechny termoplasty reagují na RF svařování stejně. Proces závisí na materiálu, který má polární molekulární strukturu – takovou, kde je elektrický náboj distribuován nerovnoměrně napříč molekulou. Polární molekuly reagují na střídající se elektromagnetická pole pokusem o orientaci; že pokus o orientaci vytváří teplo.

TPU (termoplastický polyuretan) má přirozeně polární strukturu díky uretanovým vazbám v jeho molekulární páteři. Díky tomu je vysoce citlivý na vysokofrekvenční energii a relativně snadno se konzistentně svařuje v řadě tlouštěk a konfigurací laminátu.

Kromě RF kompatibility přináší TPU několik materiálových vlastností, které z něj činí preferovaný substrát pro prémiové voděodolné outdoorové vybavení:

Mezi další RF-svařitelné materiály patří tkaniny potažené PVC, EVA a některé PU fólie. PVC je starší varianta – svařuje se snadno a levně, ale nese s sebou regulační riziko související s plastifikátory a při nízkých teplotách křehne. Pro produkty, které mají vydržet, nebo pro značky s požadavky na ochranu životního prostředí, je TPU praktickou volbou.

4. RF svařování vs. tradiční šití: Co vlastně znamená rozdíl v použití

Srovnání mezi RF svařovanými švy a sešívanými švy je z technického hlediska přímočaré, ale stojí za to upřesnit, kde a jak sešívaná konstrukce selhává – protože režim poruchy je často pomalý a nezřejmý, dokud se tak nestane.

Zvláštní pozornost si zaslouží režim selhání pásky švu. Páska funguje adekvátně, když je nová a za mírných podmínek. Problém je v tom, že nepromokavé vaky a chladiče nežijí v mírných podmínkách – jsou nacpané těžkým, mokrým vybavením, během přepravy se opakovaně prohýbají, nechávají se v horkých vozidlech a občas se na nich posadí. Při těchto skutečných zatíženích se lepicí čáry pásky začnou na okrajích a rozích zvedat. Delaminace je zvenčí neviditelná, dokud dovnitř nevnikne voda.

RF svařování tuto cestu degradace zcela eliminuje. Nejsou zde žádné okraje pásky, které by se daly zvedat, žádné otvory pro jehly, které by se daly otevřít pod tlakem, a žádná nit, která by se mohla odírat v místech namáhání švů. Svarová zóna buď drží, nebo ne – a při správně provedeném svaru na kompatibilním materiálu drží daleko za bodem, kde by okolní tkanina selhala jako první.

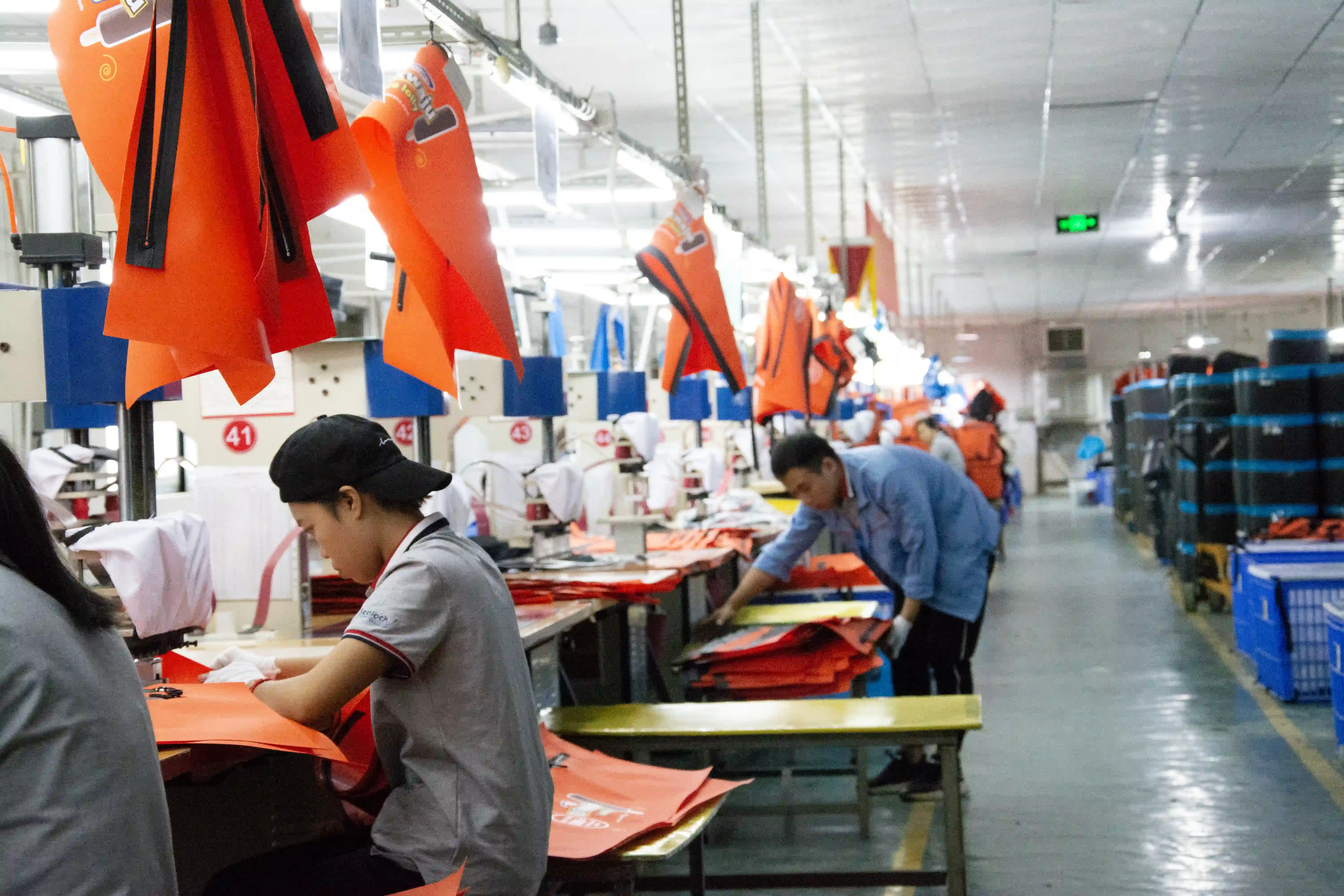

5. Výrobní proces RF svařování, krok za krokem

Krok 1 — Příprava materiálu

TPU laminované panely jsou řezány na přesné rozměry pomocí CNC řezání nebo vlastních vysekávacích systémů. Přesnost panelu v této fázi přímo ovlivňuje vyrovnání svaru po proudu; i několik milimetrů rozměrového posunu způsobí nesouosou svarovou zónu. Povrchy materiálu musí být bez kontaminace – oleje z manipulace, prach z řezání nebo vlhkost ze skladování mohou narušovat přenos RF energie a způsobit neúplné spojení.

Krok 2 — Výběr matrice a nastavení stroje

Svařovací nástroj je tvarovaná elektroda, která určuje geometrii svaru. Různé konfigurace výrobků vyžadují různé profily zápustek – zápustku s plochým švem pro spoje panelů, tvarovanou zápustku pro zakřivené uzávěry nebo výztužné záplaty, zápustku s více dutinami pro velkoobjemové opakující se svary. Výběr matrice je přizpůsoben konkrétní geometrii svaru požadované produktem. Parametry stroje – frekvence, výstupní výkon, lisovací tlak a doba cyklu – jsou kalibrovány na specifické složení TPU a tloušťku svařovaného materiálu. Tyto parametry jsou dokumentovány v SOP produktu a důsledně se opakují ve všech výrobních sériích.

Krok 3 — Umístění materiálu

Panely jsou zarovnány v matrici podle rozložení svaru. Konzistentní umístění je rozhodující pro rovnoměrnost šířky svaru; většina profesionálních zařízení pro vysokofrekvenční svařování používá vodítka přípravků nebo registrační značky, aby se eliminovala variabilita polohování operátora.

Krok 4 — Aktivace vysokofrekvenční energie a tlakové spojení

Lis se uzavře a vyvine pneumatický tlak na stoh materiálu. RF energie se aktivuje po dobu kalibrovaného cyklu. Vnitřní molekulární ohřev přivádí materiál na svarovém rozhraní na tavnou teplotu, zatímco vnější povrchy zůstávají pod svým bodem deformace. Během této fáze je udržován tlak.

Krok 5 — Chlazení pod tlakem

RF energie je vypnuta, ale tlak lisu je udržován během fáze chlazení. Toto je krok, který je v méně kvalitních výrobních prostředích často zkratkou, a na tom záleží: pokud se tlak uvolní před ztuhnutím svarové zóny, tavený materiál se může deformovat, čímž vznikne slabší spojení s rozměrovými nekonzistencemi. Správná doba chlazení je určena během fáze vývoje parametru a je považována za součást cyklu, o které nelze vyjednávat.

Krok 6 — Seříznutí a kontrola

Flash materiál na obvodu svaru je oříznut. Každý svar je vizuálně zkontrolován na spáleniny, neúplné oblasti svaru nebo rozměrové odchylky, než se díl přesune do další fáze sestavování.

6. Technika švů: Proměnné, které určují, zda svar drží

RF svařování není proces, kde konzistentní nastavení stroje poskytuje konzistentní výsledky bez ohledu na další faktory. Výkon švu je určen interakcí několika proměnných, z nichž každá musí být pochopena a kontrolována.

Šířka svaru

Širší svarové zóny rozdělují napětí na větší plochu a obecně vytvářejí vyšší odolnost proti prasknutí švu. U produktů, které budou vystaveny trvalému hydrostatickému tlaku nebo dynamickému zatížení – ponorné suché vaky, spodní švy chladiče, spoje nafukovacích vaků – je minimální šířka svaru položkou specifikace, nikoli dodatečným nápadem. Úzké svary v rozích a poloměrových přechodech jsou běžnými iniciačními body selhání a měla by jim být věnována zvláštní pozornost při návrhu formy.

Konzistence RF napájení

Nestabilní výstupní výkon během svařovacího cyklu způsobuje nerovnoměrné vnitřní zahřívání. Vizuálními indikátory jsou spáleniny v zónách s vysokým výkonem a bledé, nedostatečně tavené oblasti jinde. Ani jedno není přijatelné u výrobků pod tlakem. Profesionální vysokofrekvenční svařovací zařízení udržuje konzistentní dodávku energie během celého cyklu; pravidelné ověřování kalibrace je součástí zodpovědné údržby zařízení.

Tloušťka materiálu a přizpůsobení složení

Parametry RF svařování jsou specifické pro tloušťku materiálu a složení TPU. Sada parametrů optimalizovaná pro 0,8 mm TPU fólii způsobí nedostatečné spojení, pokud se aplikuje na 1,5 mm laminovanou tkaninu, a může spálit tenčí materiály, pokud se použije obráceně. Když se materiálové specifikace mezi sériemi produktů změní – různé hmotnosti tkaniny, různé hmotnosti povlaku TPU – je třeba parametry znovu ověřit, nikoli přenášet.

Běžné příčiny selhání

• Nedostatečná RF energie nebo doba cyklu:Vytváří vazbu, která na povrchu vypadá jako úplná, ale selhává při nízkém tlaku, protože rozhraní nikdy nedosáhlo plné tavné teploty
• Povrchová kontaminace:Oleje, vlhkost nebo částice na svarovém rozhraní vytvářejí lokalizované dutiny, kde nedochází k tavení
• Nesprávný tlak lisu:Příliš nízká umožňuje, aby se roztavené rozhraní před ochlazením oddělilo; příliš vysoká může vytlačit materiál ze svarové zóny, čímž se sníží účinná šířka spoje
• Předčasné uvolnění tlaku během chlazení:Vytváří rozměrovou deformaci a snižuje pevnost spoje na okrajích svarové zóny
• Opotřebení kostky:Opotřebované nebo poškozené povrchy zápustky vytvářejí nekonzistentní rozložení tlaku, což vede k proměnlivé kvalitě svaru napříč čelem zápustky

7. RF svařování ve výrobě Soft Cooler

Soft chladiče představují zvláště náročnou aplikaci pro švové inženýrství, protože kombinují hydrostatické požadavky (vložka musí zadržovat vodu, aniž by prosakovala) s tepelnými požadavky (izolační systém nesmí být ohrožen infiltrací vlhkosti) a hygienickými požadavky (vnitřní povrchy musí být čistitelné a odolné proti plísním).

U sešívaného měkkého chladiče je šev mezi vnitřní vložkou a vrstvou izolační pěny cestou vlhkosti. Rozpuštěná ledová voda prosakuje otvory jehel a hromadí se mezi vložkou a pěnou, kde nemůže odtékat ani vyschnout. Během týdnů pravidelného používání to způsobuje přetrvávající zápach a růst plísní, které pracovníci nákupu trvale identifikují jako hlavní stížnost na kvalitu produktů starších dodavatelů.

RF svařování tuto cestu strukturálně eliminuje. Vnitřní vložka RF svařovaného měkkého chladiče je jediná vodotěsná vana – žádné mezery ve švech, žádné otvory pro jehly, žádné okraje pásky. Rozpuštěná ledová voda zůstává ve vložce a lze ji vylít nebo setřít. Izolační vrstva zůstává suchá po celou dobu životnosti výrobku.

Další výkonnostní výhody konstrukce měkkého chladiče svařovaného RF:

• Vzduchotěsná vnitřní komora snižuje konvekční výměnu tepla a přímo zlepšuje dobu udržení ledu
• Hladké, neporézní vnitřní povrchy TPU splňují normy pro styk s potravinami a odolávají mikrobiálnímu růstu
• HF svařované výztužné záplaty umožňují připevnění D-kroužku a rukojeti bez proražení primární vodotěsné membrány
• Systémy vodotěsných zipů lze integrovat tak, aby doplňovaly svařované tělo a udržovaly hermetický výkon v přístupovém bodě

8. Laboratorní testování a kontrola kvality pro RF svařované výrobky

RF svařovaná konstrukce je pouze tak spolehlivá jako proces kontroly kvality, který ji ověřuje. Vizuální kontrola je nezbytná, ale ne dostačující – šev se může na povrchu jevit jako zcela srostlý a obsahuje vnitřní dutiny, které pod tlakem selžou. Profesionální kontrola kvality pro vodotěsné RF svařované produkty zahrnuje několik odlišných testovacích protokolů.

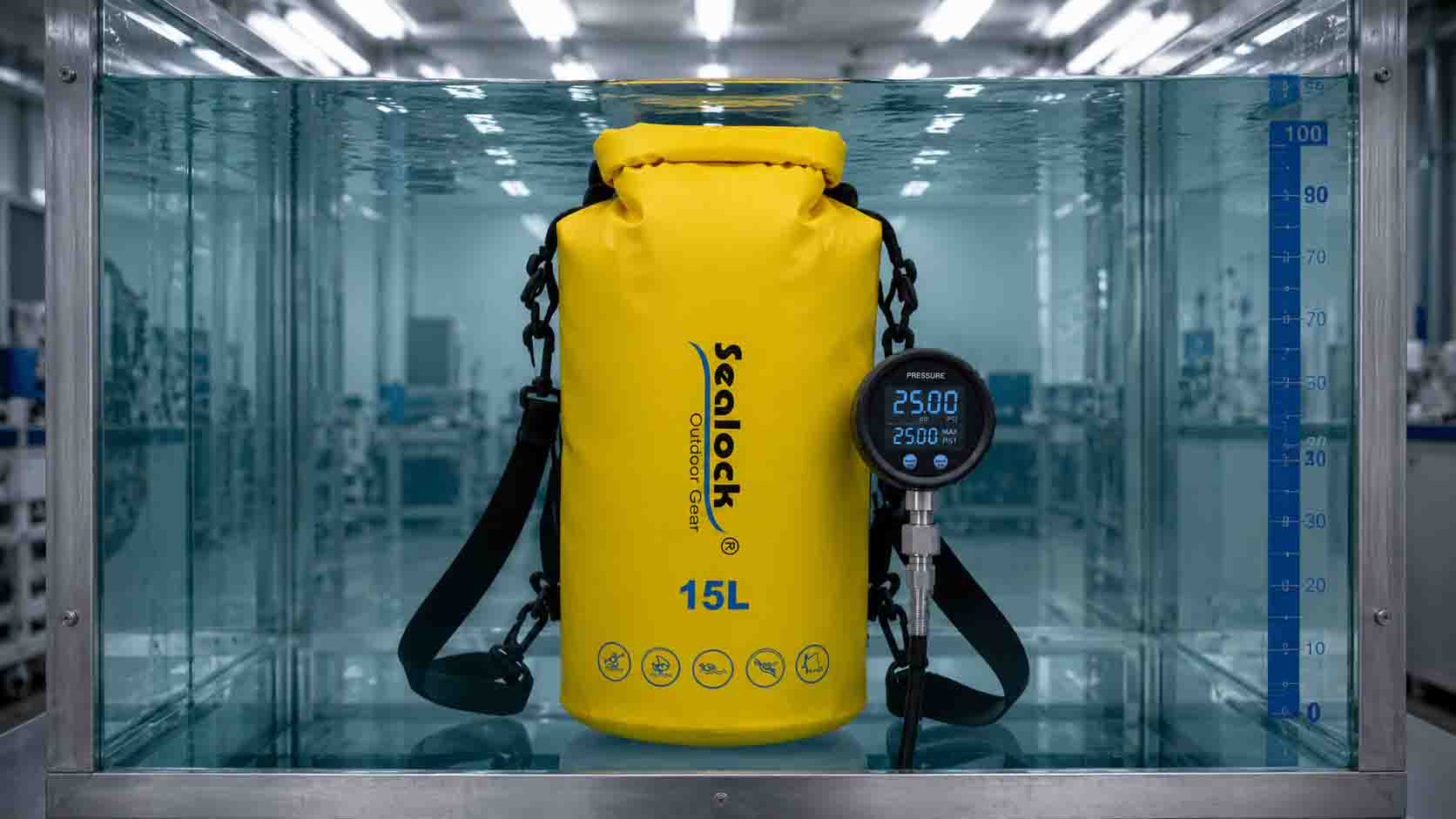

Test tlaku vzduchu (hydrostatický).

Nejpřímější test neporušenosti švu pro výrobky podléhající tlaku. Hotový vak nebo chladič se nafoukne na stanovený vnitřní tlak – 1,0 bar je standard pro extrémní námořní a ponorné aplikace – a na tomto tlaku se udržuje po definovanou dobu. Sáček je ponořen nebo pozorován mýdlovou vodou, aby se detekovaly emise mikrobublin v jakémkoli švu nebo uzavíracím bodě. Žádné emise jsou podmínkou. Tento test současně potvrzuje jak hydrostatický výkon, tak odolnost proti prasknutí.

Test ponořením do vody

Výrobek je ponořen ve stanovené hloubce na definovanou dobu a poté je uvnitř zkontrolován, zda neproniká vlhkost. Tento test identifikuje místa mikronetěsností, která nemusí vytvářet detekovatelné bubliny při testování statickým tlakem vzduchu, ale umožní infiltraci vody za skutečných podmínek ponoření.

Test prasknutí švu

Destruktivní test, který měří tlak, při kterém selhává svarová zóna. Tlak při roztržení se porovnává s minimem specifikace produktu; výsledky pod specifikací naznačují problém s parametry procesu, který je třeba diagnostikovat a opravit před pokračováním výroby. Shlukové testování je obvykle aplikováno na sady vzorků z každé výrobní série spíše než na jednotlivé jednotky.

Studený Flex test

Svarové zóny, které fungují dobře při okolní teplotě, se mohou stát křehkými místy porušení při nízkých teplotách, zejména pokud složení materiálu nebo parametry chlazení nebyly optimalizovány pro použití v chladném počasí. Testování ohybu za studena podrobuje vzorky svaru opakovanému ohýbání při teplotách až -20 °C nebo -30 °C, čímž se ověřuje, že si šev zachovává integritu za tepelných a mechanických podmínek použití v terénu za chladného počasí.

Zrychlený test zvětrávání

Cyklování UV záření, vysoké vlhkosti a fyziologického roztoku se používá k simulaci víceletého námořního použití ve stlačeném laboratorním čase. Tento test se aplikuje spíše na vzorky svarových zón než na kompletní produkty a hodnotí přilnavost povlaku TPU, trvanlivost svarového spoje a rozměrovou stabilitu při dlouhodobé zátěži prostředí.

9. Běžné aplikace RF svařovaných produktů

Vodotěsné outdoorové vybavení

• Ponorné suché sáčky (rolovací a zapínání na zip)
• Vodotěsné batohy a vaky
• Pasové batohy na kajak a rafting
• Motocyklové ocasní tašky a nepromokavé brašny

Měkké chladiče a izolované nosiče

• Nepropustné měkké chladící batohy
• Chladící tašky na mořské ryby
• Chladiče pro transport lékařských vzorků a vakcín
• Komerční doručovací tašky s chladícím řetězcem

Průmyslové a taktické produkty

• Nafukovací venkovní přístřešky a konstrukce
• Vodotěsné kryty a pouzdra na vybavení
• Vojenské taktické suché vaky
• Vodotěsné lékařské balení a obal
