Co je RF svařování?

RF svařování – také nazývané vysokofrekvenční nebo HF svařování – je výrobní proces, který spojuje termoplastické materiály pomocí elektromagnetické energie spíše než nití, lepidla nebo povrchového tepla. Když jsou kompatibilní materiály, jako je TPU, vystaveny vysokofrekvenčnímu elektromagnetickému poli, polární molekuly v materiálu začnou rychle oscilovat. Tento molekulární pohyb generuje teplo zevnitř materiálu směrem ven a pod řízeným pneumatickým tlakem se dvě vrstvy na spojovacím rozhraní spojí a spojí do jediné souvislé struktury.

Jakmile je vysokofrekvenční energie odstraněna a materiál se ochladí pod trvalým tlakem, svar je trvalý. Neexistuje žádný šev v tradičním slova smyslu – pouze zóna, kde se dva samostatné kusy materiálu staly jedním. Žádná nit, žádné dírky po jehle, žádná páska, která by něco držela pohromadě.

Technologie se používá v celé řadě náročných aplikací: ponorné suché vaky, nepropustnéměkké chladiče, nafukovací venkovní konstrukce, vodotěsné lékařské přepravní obaly a taktické vybavení vojenské úrovně. To, co tyto aplikace sdílejí, je netolerance pro selhání švu – situace, kdy únik není jen nepohodlný, ale také drahý nebo nebezpečný.

Co je tradiční šití?

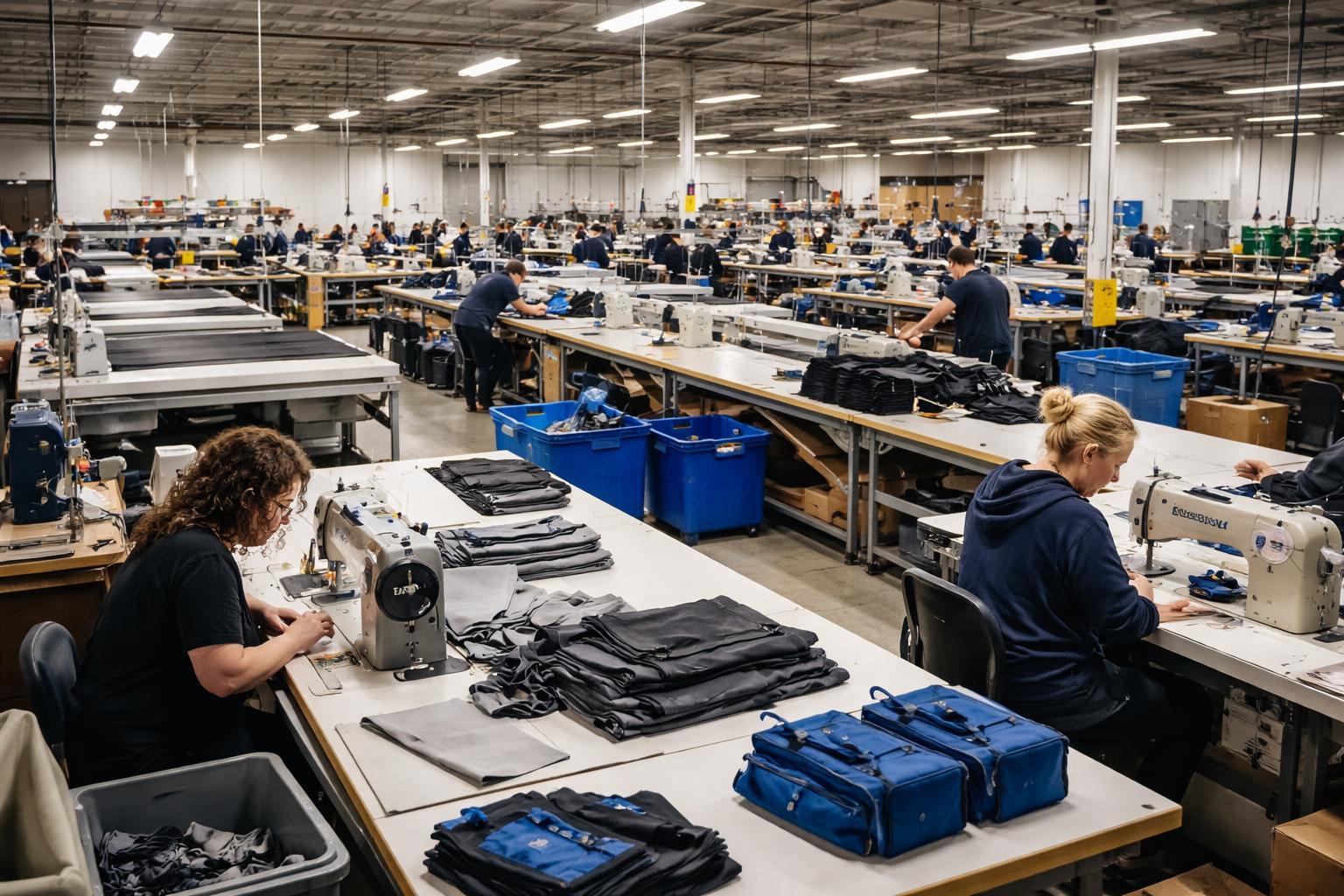

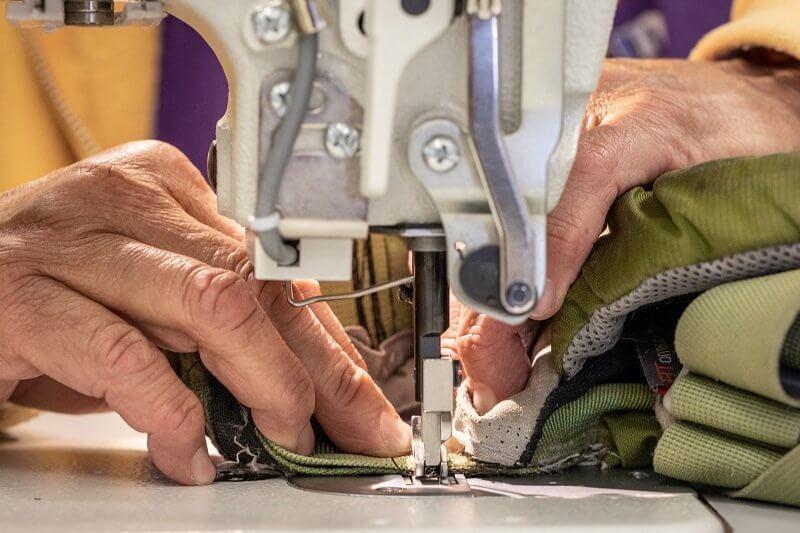

Průmyslové šití spojuje materiály mechanicky: jehly procházejí vrstvami tkaniny nesoucími nit, která se mezi průchody uzamkne a drží panely pohromadě. Je to vyzrálý, vysoce flexibilní proces, který je páteří textilní výroby již více než jedno století. Pro většinu textilního zboží – oděvy, běžná zavazadla, prodyšné turistické vybavení – funguje dobře a nabízí významné výhody z hlediska flexibility výroby a nákladů.

Problém specifický pro vodotěsné aplikace je strukturální a nevyhnutelný: každý průchod jehly nepromokavou tkaninou vytvoří díru. Jediný metr stehu při standardní hustotě vytvoří stovky těchto perforací. Jednotlivě je každá dírka malinká. Společně tvoří souvislou cestu skrz vodotěsnou membránu podél každé linie švu v produktu.

Výrobci to řeší páskou na švy, voděodolnými nátěry a tmely. Tato řešení fungují do určité míry. Mohou zvýšit šitý výrobek z "voděodolného" na "vodotěsný" pro praktické účely za mírných podmínek. Přidávají však procesní kroky, zvyšují náklady a zavádějí své vlastní způsoby selhání – delaminaci pásky, opotřebení povlaku – které se stávají relevantními při trvalém používání a tlaku.

Jak tyto dvě metody spojují materiály: Strukturální rozdíl

Rozdíl mezi těmito dvěma konstrukčními metodami spočívá v tom, kde žije napětí ve švu.

U sešívané konstrukce je mechanické zatížení švu přenášeno nití procházející řadou otvorů vyražených v materiálu. Nit je ve většině případů užší a méně pevná než látka, kterou drží pohromadě. Každý stehový otvor je bod koncentrace napětí – místo, kde byla látka perforována a kde opakované ohýbání pod zatížením způsobí postupné zvětšování. To je důvod, proč šité švy selhávají tak, jak se dělají: postupně, v namáhaných bodech, obvykle začínající v rozích nebo bodech připojení, kde je koncentrace zatížení nejvyšší.

V RF svařované konstrukci nejsou žádné otvory ani závit. Zatížení švu je rozloženo po celé svařované ploše, která se slila do souvislé vrstvy materiálu. Dobře provedené svarové zóny typicky odpovídají nebo překračují pevnost v tahu okolní základní tkaniny, což znamená, že při destruktivní zkoušce tahem se základní tkanina roztrhne dříve, než povolí svarová linie. Způsob poruchy, když k ní dojde, je jiný a obecně pozdější během životnosti produktu.

Konkrétně u vodotěsného provedení je rozdíl binární: RF svařované švy nemají žádnou vlastní cestu pro pronikání vody; šité švy samozřejmě ano a otázkou je, jak dobře jsou tyto cesty pokryty.

Vodotěsný výkon: Tam, kde je mezera nejvíce měřitelná

Za statických podmínek nízkého tlaku – mírný déšť, krátké potřísnění – nemusí být výkonnostní rozdíl mezi dobře podlepeným prošitým švem a švem RF svařovaným okamžitě zřejmý. Oba mohou za těchto okolností udržet vodu mimo. Propast se vyjasní, když se podmínky stanou náročnějšími.

RF svařované švy na kompatibilních materiálech mohou být tlakově testovány na 1,0 bar – ekvivalentní hydrostatickému tlaku 10metrového vodního sloupce – bez úniku. To pokrývá skutečné ponoření, tlak vody z peřejí a dynamické zatížení kajakového vaku, který je přitlačován ke kamenům nebo na kterém sedí vodák. Svar buď drží, nebo ne a správně provedený svar na kvalitním TPU drží spolehlivě.

Šité švy se švovou páskou obvykle začínají vykazovat netěsnost při zlomku tohoto tlaku. Konkrétní bod selhání se liší podle kvality pásky, konzistence aplikace a počtu cyklů použití produktu – ale 0,1 až 0,3 baru je realistický rozsah pro sešívanou konstrukci v reálných podmínkách. Kromě toho se okraje lepicí pásky zvednou a voda najde otvory v jehle pod nimi.

Praktický důsledek: pro cokoli, co se prodává jako ponorné, pro produkty používané v mořském prostředí nebo pro jakoukoli aplikaci, kde na obsahu sáčku záleží, pokud je mokrý, šitá konstrukce se švovou páskou není spolehlivým dlouhodobým řešením. Pro lehké venkovní použití, kde občas stačí odolnost proti stříkající vodě, to často je.

Trvanlivost v průběhu času: Jak každý typ švu stárne

Outdoorové vybavení se jednou nezvykne. Během let pravidelného používání se nacpe, stlačí, složí, vystaví UV záření, nasákne solí a změní teplotu. Oblast švu akumuluje toto napětí různě v závislosti na konstrukční metodě.

RF svařované švy stárnou bez specifických degradačních cest, které ovlivňují šitou konstrukci. Není zde žádná nit, která by se mohla třepit, žádné otvory pro stehy, které by se daly otevřít, a žádné lepidlo na pásce, které by se oddělovalo od opakovaného roztahování a smršťování sáčku pohybujícího se mezi studenou vodou a teplým slunečním světlem. Svar, který projde tlakovou zkouškou, když je výrobek nový, obvykle projde i po letech, za předpokladu, že základní materiál nebyl fyzicky poškozen.

Šité švy stárnou způsoby, které jsou často neviditelné, dokud nejsou. Nit se postupně třepe. Otvory pro stehy ve voděodolných membránách se při opakovaném namáhání ohybem mírně zvětšují. Páska švů, která na novém produktu vypadala perfektně, se po vystavení UV záření a teplotním cyklům začne v rozích a na hranách zvedat. Žádná z těchto změn není dramatická – jsou kumulativní. Výsledkem je produkt, který má adekvátní výkon v rané fázi své životnosti a postupně hůře, jak se používání hromadí, dokud porucha neukáže degradaci.

Pro značky, které prodávají kvalitu produktů a podporují ji záručními závazky, má tato trajektorie stárnutí přímé komerční důsledky. Vrácení a záruční nároky na vodotěsné produkty se shlukují kolem selhání švů, nikoli selhání tkaniny – a hlavní příčinou je téměř vždy konstrukční metoda.

Vzhled: Co šev sděluje o produktu

To je kategorie, na které záleží víc, než by se v technickém srovnání mohlo zdát.

RF svarové švy jsou rovné, hladké a geometricky přesné. Linie svaru nepřidává objem, nevytváří hřeben složené látky a nemá vizuální nepravidelnosti, které přicházejí s kolísáním napětí nitě při šití. Estetický výsledek se čte jako technický a záměrný – což je vhodné pro produkty umístěné v prémiovém venkovním nebo taktickém prostoru.

Šité švy nejsou neatraktivní, ale čtou se jinak. U lifestylových tašek, módních zavazadel nebo produktů, kde je kvalita ručně vyráběného textilu součástí identity značky, je šití tou správnou estetickou volbou. U produktu uváděného na trh s vodotěsným výkonem a technickou kvalitou prošívá vnější strana s viditelnou páskou švu něco, co může narušit umístění.

Zkušení kupující na trhu s outdoorovým vybavením se stali zběhlými v používání konstrukce švů jako proxy pro celkovou kvalitu výroby – ne bezdůvodně, protože korelace má tendenci držet.

Výrobní náklady: Kde se skutečné srovnání mění

Přímočará verze tohoto srovnání je, že šití je levnější. To platí na úrovni jednotky a na úrovni investic do vybavení. RF svařování vyžaduje specializované strojní zařízení, procesně specifické nástroje (zápustky pro každou geometrii svaru) a operátory, kteří rozumí tomu, jak nastavit a udržovat parametry svařování. Sešívací zařízení je mnohem dostupnější, operátory lze snáze zaškolit a proces zvládá složité trojrozměrné tvary s větší flexibilitou.

Úplnější verze srovnání odpovídá za to, co se děje ve směru výroby.

RF svařovaná konstrukce, je-li správně provedena, poskytuje konzistentní výsledky ve všech výrobních sériích s nízkou mírou selhání švů. Produkty přicházejí na trh s vodotěsnou specifikací a udržují si ji po celou dobu životnosti produktu. Záruční nároky na selhání švu jsou nízké. Návratnost je nízká.

Prošitá konstrukce se švovou páskou přináší větší variabilitu – konzistentnost nanášení pásky, kvalita pásky napříč dodavatelskými šaržemi, pozornost operátora k pokrytí rohů – a vzniklé poruchy se obvykle projeví poté, co byl produkt na poli po dobu jedné nebo dvou sezón. Do té doby se náklady přesunuly z výroby na plnění záruky, zákaznický servis a pověst značky.

U značek, které prodávají na prémiovém outdoorovém trhu, kde je kvalita produktu klíčovým prvkem umístění, se tato kalkulace nákladů obvykle vyřeší ve prospěch RF svařované konstrukce navzdory vyšším počátečním výrobním nákladům. U produktů orientovaných na rozpočet, kde je cena primární konkurenční osou, zůstává šití racionální volbou.

Materiálová kompatibilita: Co lze a co nelze svařovat RF

RF svařování funguje tak, že excituje polární molekuly v materiálu, což znamená, že funguje pouze na materiálech, které mají polární molekulární struktury k excitaci. Termoplasty jako TPU, PVC, EVA a některé tkaniny potažené PU jsou RF kompatibilní. Přírodní vlákna (bavlna, vlna), neupravený nylon a polyester bez kompatibilního povlaku nejsou.

To je jeden z důvodů, proč se přechod odvětví outdoorového vybavení směrem k tkaninám laminovaným TPU zrychlil spolu s přijetím RF svařované konstrukce. Materiály byly částečně vybrány, protože jsou navrženy pro tento proces.

V rámci kategorie materiálů kompatibilních s RF se výkon liší. TPU je obecně preferovanou volbou pro prémiové venkovní aplikace kvůli své flexibilitě v chladném počasí, odolnosti vůči UV záření, možnostem složení bez PFAS a dlouhodobé elasticitě ve svarových zónách. PVC se svařuje snadno a levně, ale nese regulační riziko na trzích s přísnými chemickými normami a při nízkých teplotách křehne. Výběr materiálu a parametry svařovacího procesu je třeba vyvinout společně – nastavení svaru, které dobře funguje pro jednu formulaci TPU, může způsobit neúplné spojení na jiném, dokonce i při stejné tloušťce.

Odvětví, kde se RF svařování stalo standardní praxí

Přijetí vysokofrekvenčního svařování má tendenci korelovat s náročností aplikace – čím závažnější je selhání švu, tím dříve průmysl přešel ke svařované konstrukci.

Zdravotnické prostředky a farmaceutické obaly byly prvními uživateli právě proto, že kontaminace z narušeného těsnění má přímé důsledky pro bezpečnost pacienta. Následovalo vojenské a taktické vybavení, protože selhání polního vybavení v drsných prostředích nesou provozní následky, které vracení produktů adekvátně neřeší. Prémiové outdoorové vybavení – suché vaky, ponorné chladiče,námořní palubní tašky, vybavení pro divokou vodu – se ubírá stejným směrem, jak vzrostla očekávání spotřebitelů ohledně skutečného vodotěsného výkonu a značky zjistily, že „voděodolné“ umístěné proti skutečně vodotěsnému konkurentovi neustále ztrácí.

Oblast použití doplňují průmyslové ochranné kryty, nafukovací konstrukce a vodotěsné bezpečnostní vybavení. V každém případě je společným faktorem to, že základní funkce produktu závisí na zachování integrity švu v průběhu času a při zatížení – nejen po vybalení.

Když šití zůstává správnou volbou

RF svařování není univerzálně lepší – je lepší pro specifické aplikace. V řadě reálných scénářů zůstává šití praktickou volbou.

Složité trojrozměrné struktury, které vyžadují, aby švy sledovaly složené křivky nebo úzké poloměry, se často snáze zhotovují dobře prošíváním než se svařovacími nástroji, které je třeba zkonstruovat pro každou geometrii. Produkty, kde záleží na prodyšnosti – výkonné oblečení, odvětrávané turistické batohy – nemohou na svých primárních panelech používat RF svařovanou konstrukci, aniž by došlo k obětování prostupu vlhkosti, který je činí funkčními. Módní a lifestylové tašky, kde je textilní estetika součástí identity produktu, často vypadají lépe s prošívanou konstrukcí. A pro jakoukoli aplikaci, kde skutečně stačí „voděodolný“ – každodenní batoh, do kterého občas zaprší, ale nikdy se neponoří – dodatečné náklady a materiálová omezení vysokofrekvenčního svařování nejsou ospravedlněna nárůstem výkonu.

Mnoho dobře navržených produktů také záměrně používá obě metody. Avoděodolný suchý vakmůže používat RF svařovanou konstrukci pro hlavní tělo a rolovací vložku – zóny, které musí držet pod tlakem – zatímco šití se používá pro vnější kapsy na příslušenství, upevňovací body ramenních popruhů a spoje ozdobných panelů, kde není vyžadována vodotěsnost a šití nabízí větší flexibilitu designu. Nejlepší výrobci chápou oba procesy dostatečně dobře, aby je mohli aplikovat tam, kde funguje nejlépe, než aby výběr považovali za binární.

Skutečné náklady na nesprávnou konstrukci švu

Rozhodování o nákupu pro voděodolné produkty se obvykle zaměřují na specifikace tkaniny: počet denierů, hmotnost povlaku, třídu materiálu. Na tom záleží a kupující je správně hodnotí. Ale otázce konstrukce švu je často věnována menší pozornost během nákupu – a právě zde vzniká většina skutečných poruch v terénu.

Zákazníci, kteří se vracejí avoděodolný vakzřídka hlásí, že tkanina selhala. Hlásí, že dovnitř prosakovala voda, že se oddělil roh, že byla poškozena elektronika nebo potraviny, přestože byl výrobek označen jako vodotěsný. Ve většině případů selhal šev. A ve většině případů bylo selhání švu předvídatelné na základě konstrukční metody a podmínek, do kterých byl výrobek prodáván.

Zkušení nákupčí OEM se naučili klást otázky specifické pro švy během hodnocení dodavatelů: Na jaký tlak výrobce ověřuje své svarové švy? Provádí se hydrostatické testování na jednotku nebo na šarži? Jak se dokumentují a ověřují parametry svaru, když se materiály mění mezi výrobními sériemi? Je testování cold-flex součástí protokolu kontroly kvality? Tyto otázky oddělují výrobce se skutečnou schopností vysokofrekvenčního svařování od těch, kteří uvádějí technologii ve svých schopnostech, aniž by procesní disciplínu provedli konzistentně.

Konstrukce švů se přesunula z výrobní poznámky pod čarou k odlišení produktů. U značek soutěžících na prémiovém voděodolném trhu patří do specifikace produktu, nikoli jako předpokládaný detail.

RF svařování vs. šití: přímé srovnání
