Průvodce výrobou vodotěsného pouzdra na telefon IPX8

Sealock je výrobcem vodotěsných pouzder na telefon a dodavatelem OEM s krytím IPX8. IPX8 je nejvyšší třída pronikání vody při běžném používání a na pouzdru na telefon má takovou váhu, jakou nemá žádný jiný produkt: pouzdro hlídá zařízení, které má mnohonásobek své vlastní ceny, a jediná dírka ho zničí. Tato příručka vysvětluje, co IPX8 skutečně vyžaduje, architektury těsnění, které toho dosahují, a výrobní disciplínu, díky které je hodnocení opakovatelné na sto tisících jednotek spíše než u jednoho dobrého vzorku.

Co IPX8 znamená – a co neznamená

Podle IEC 60529 znamená IPX8 nepřetržité ponořenízajeden metr, do hloubky a doby trvání specifikované výrobcem. Neexistuje žádné pevné číslo: hodnocení má smysl pouze jako „IPX8 až 30 metrů“ nebo podobné. IPX7 je naproti tomu definovaný test – jeden metr po dobu třiceti minut. Takže tvrzení IPX8 bez deklarované hloubky neříká kupujícímu nic ověřitelného a že nejednoznačnost je v této kategorii silně zneužívána.

Fyzika je to, na čem záleží na hloubce. Hydrostatický tlak stoupá s hloubkou a neustále působí proti každé těsnicí ploše. Pouzdro dimenzované do velké hloubky zadržuje vážný tlak – 60metrový kryt je utěsněn proti tlaku zhruba 87 psi. Na 30 metrů je zatížení proporcionálně nižší, ale stále daleko za vším, co by přežil uzávěr odolný proti stříkající vodě.vydržel, prohání vodu přes jakoukoli nedokonalost permeací a kapilárním působením. Vybudování na IPX8 znamená zkonstruovat každé rozhraní pro tento neustálý tlak a následně to prokázat.

Tři těsnící architektury, které dosahují IPX8

Samotné zapínání na zip se tam pod tlakem nedostane; zámkové systémy s těsněním ano. Sealock sestaví tři, každý s jinou odpovědí na stejný problém:

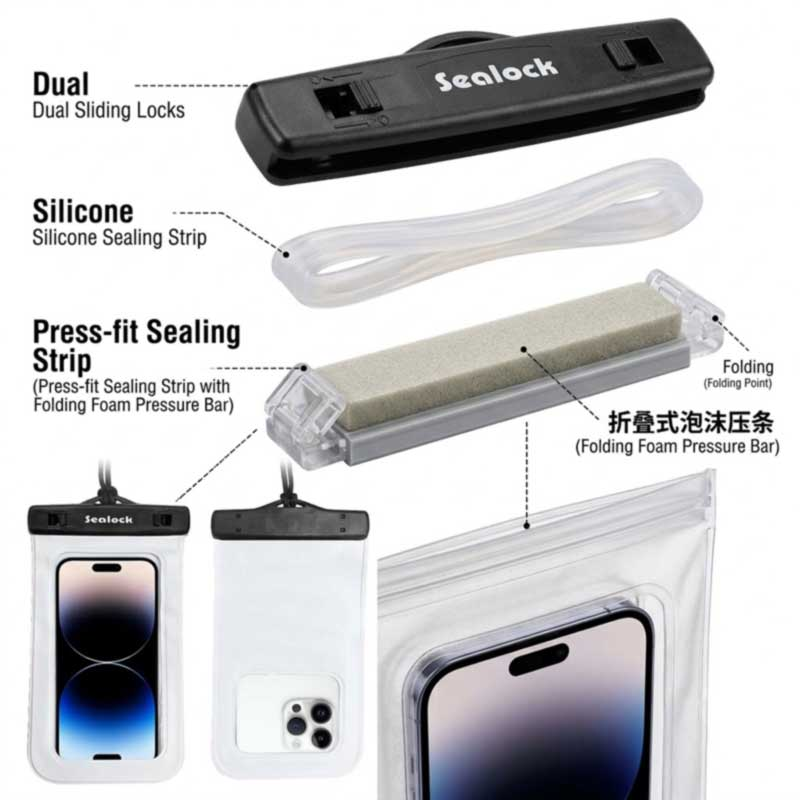

1. Dvojitý posuvný zámek se silikonovým těsnícím proužkem

Dva nezávislé posuvné zámky upnou ústa proti voděodolnému silikonovému proužku a stlačují těsnění rovnoměrně po celé šířce. Silikon poskytuje těsnící elasticitu; technické plastové zámky ABS zajišťují upínací sílu a drží ji. Toto je architektura SL-A064 a její výhodou je redundance — dva zámky neznamenají žádný jediný bod uvolnění.

2. Zatlačte těsnicí pásek a překlopnou pěnovou kompresní tyč

Slisovaný těsnicí pásek uzavře otvor, pak se vršek přehne a na přehyb se upne pěnová kompresní tyč. Těsnění je proto vyrobeno dvakrát, dvěma různými mechanismy, takže okrajové lisované těsnění je stále podloženo mechanickým stlačením na přehybu. Toto je design SL-A101 a je to skutečně duální těsnění, spíše než jeden uzávěr popisovaný jako jeden.

3. Dvojitý posuvný zámek se skládacím těsněním

Posuvné zámky kombinované se složeným uzávěrem na tepelně utěsněném prémiovém PVC těle, konstrukce použitá u SL-A082 a SL-A083, dimenzované na 30 metrů.

Společný princip:poddajné těsnění plus trvalá, rovnoměrně rozložená upínací síla. Klasickým selháním je nerovnoměrné sevření – těsnění, které drží uprostřed a na jednom konci zeje, projde náhodným namočením a selže v hloubce.

Materiály: čistota, tloušťka a hardware

• Tělový film— vysoce čiré PVC poskytuje optickou kvalitu a stabilní, svařitelné/tepelně utěsnitelné tělo; naše sáčky s uzávěrem mají tloušťku 0,30–0,35 mm, jsou dostatečně tenké pro odezvu na dotek a dostatečně tlusté, aby odolalo propíchnutí.
• Okenní fólie— vysoce citlivá průhledná fólie na přední straně pro dotykovou obrazovku a nezávislé zadní okno, takže kamera natáčí přes čistou fólii spíše než přes obrazovku. Fotografování pod vodou je použitelné pouze s vyhrazeným zadním oknem.
• Hardware zámku— Technický plast ABS, zvolený pro tuhost, aby se upínací síla neuvolňovala, a pro tuhost, aby zámek nepraskl při opakovaném zavírání.
• Těsnění— silikon nebo pěna, zvolená pro elasticitu odrazu, protože těsnění, které trvá trvale, přestává těsnit.
• Teplotní rozsah— materiály kvalifikované v pracovním rozsahu −20 °C až 60 °C, protože těsnění, které ztuhne ve studené vodě, je netěsné.

Problém dimenze nikdo nedeklaruje

Zde je výrobní realita, která tiše způsobuje výnosy v této kategorii:vnitřní využitelná dutina je menší než vnější rozměry, protože struktura těsnění spotřebovává místo nahoře a stlačení zabírá šířku. Kupující běžně vidí externí číslo na výpisu, objednají si ho a zjistí, že telefon nesedí – a nezávislé poradenství nyní říká nakupujícím, aby před nákupem požadovali rozměry dutiny, spíše než aby důvěřovali vnějšímu měření.

Sealock publikuje obojí. SL-A101 má vnější rozměry 11 × 17,5 cm s vnitřní užitnou plochou asi 9,5 × 14,5 cm; SL-A064 má vnější rozměry asi 22 × 11,5 cm s použitelnými asi 18,5 × 9 cm. Uvedení obojího je čestný způsob, jak specifikovat pouzdro, a pro kupujícího OEM je to číslo, které by mělo řídit zadání – specifikaci napište proti vnitřní dutině a obalu cílového zařízení, nikoli vnější straně sáčku. Rozhodnutí o velikosti jsou popsána dále v našem článkuPrůvodce přizpůsobením vodotěsného pouzdra na telefon OEM.

Vztlak podle návrhu

Utěsněný sáček zachycuje vzduch a díky tomuto zachycenému objemu plave s telefonem uvnitř. Navrženo záměrně – spíše než ponecháno náhodě – znamená, že shozený telefon zůstane na povrchu, místo aby se potopil. Vztlak by měl být demonstrován na vzorku s naloženým cílovým zařízením, nikoli nárokován z prázdného sáčku, protože toto je vlastnost, kterou kupující kontrolují a tvrzení, že se trh často mýlí.

Co vlastně určuje konzistenci

Jednou dosáhnout IPX8 je designový úspěch; jeho dosažení na každé jednotce je úspěchem procesu. Rozhodují o tom čtyři věci:

• Stabilita těsnění a svaru— parametry tepelného spoje a svařování jsou konstantní, se zkušebními spoji před každým chodem. Uspěchaný cyklus zanechává vazbu, která vypadá dokončená a později se odlupuje.
• Kontrola složení filmu— vstupní fólie zkontrolována na tloušťku, čirost a přilnavost vůči podepsanému standardu, protože variace šarže mění jak optiku, tak chování těsnění.
• Řízení rozměrové tolerance— těsnění, zámek a hrdlo se musí setkat v těsném pásu, aby bylo sevření rovnoměrné.
• Opakovatelná procesní disciplína— zdokumentované SOP, takže stotisícový váček je vyroben tak, jak byl schválený vzorek.

Jak se hodnocení prokazuje

Kvalita je rozdělena do tří úrovní –IQC(fólie, těsnění a kování zámku proti podepsanému standardu),IPQC(integrita těsnění, vyrovnání okna, instalace zámku a montáž spojovacího lana a kotvy v řadě) aOQC(Vzorkování AQL, testování ponořením a srovnání vzorku zlata, přičemž je k dispozici certifikace SGS nebo QIMA – certifikace třetí strany IPX8 je to, co kupující stále častěji vyžadují).

Kromě toho Sealock striktně provádí kompletní postup zákaznické kontroly hotového zboží:vybalení z krabice, vakuová extrakce, 24hodinový statický odpočinek a stanovení úniku vzduchu. Toto je rozhodující test pro produkt IPX8. Dírka příliš malá na to, aby propadla krátkému namáčení, bude i tak ztrácet vakuum během celého dne a podtlakové testování najde okrajové těsnění, které propustí samotné ponoření – což je u pouzdra na telefon přesně ten rozdíl mezi spokojeným zákazníkem a zničeným zařízením. Laboratoř navíc provádí pevnost spoje těsnění a odlupování, cyklování uzavírání, trhavé zatížení kotvy lanka, čistotu filmu a otěr, tah, solný sprej a UV.

Poctivé limity, které stojí za to vytisknout na krabici

Dobře vyrobený obal IPX8 má stále své hranice a jejich uvedení chrání zákazníka i značku:

• Stáří těsnění— Integrita těsnění se zhoršuje vystavením UV záření, teplotním výkyvům a opakovanému použití a těsnění, které bylo narušeno, trvale ztrácí elasticitu. Sáčky jsou vyměnitelné, nikoli celoživotní.
• Nepotápějte se do jmenovitého limitu— rozumným vedením je zůstat hluboko ve jmenovité hloubce spíše než s ní zacházet jako s cílem.
• Po slané vodě opláchněte a osušte— částice, které zůstaly na těsnicím proužku, jsou tím, co poruší další těsnění.
• Odemykání otiskem prstu nefunguje přes film— dotyková obrazovka, Face ID a hovory fungují na našich sestaveních lock-seal.
• Uživatelé by se měli sami otestovat— ubrousek uvnitř, zapečetěný, krátce ponořený, je tříminutová kontrola, která stojí za doporučení na obalu.

Základ produktu

Tyto sáčky od Sealock'svoděodolné pouzdro na telefonřádek, pokrývají výše uvedené architektury těsnění a slouží jako stejné výchozí body pro objednávku OEM – žádná není zařazena nad jinou:

Obraz	Model a specifikace	Architektura těsnění a hodnocení	MOQ

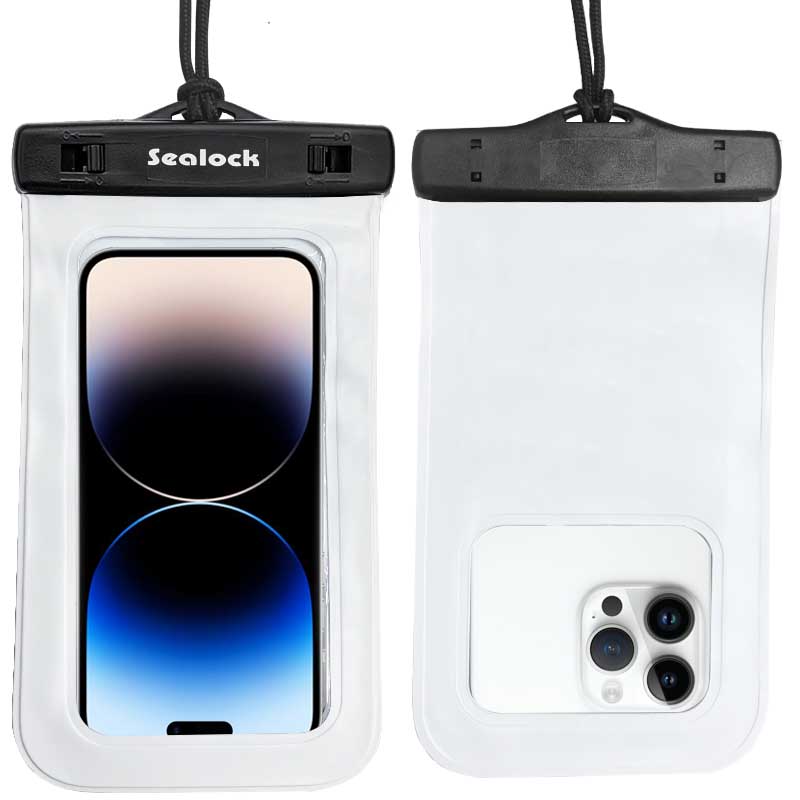

	SL-A064 Univerzální pouzdro na telefon IPX8 s okénkem pro fotoaparát— prémiové PVC + ABS; vnější cca. 22×11,5 cm, vnitřní využití cca. 18,5×9 cm; vhodné pro telefony do 7,0″; celodotykové přední okno + nezávislé okno zadní kamery; Podpora Face ID; 60–70 g; černá / mráz bílá; 45 cm nastavitelná nylonová šňůrka.	Dual slide lock + silikonový těsnící pásek;IPX8	300

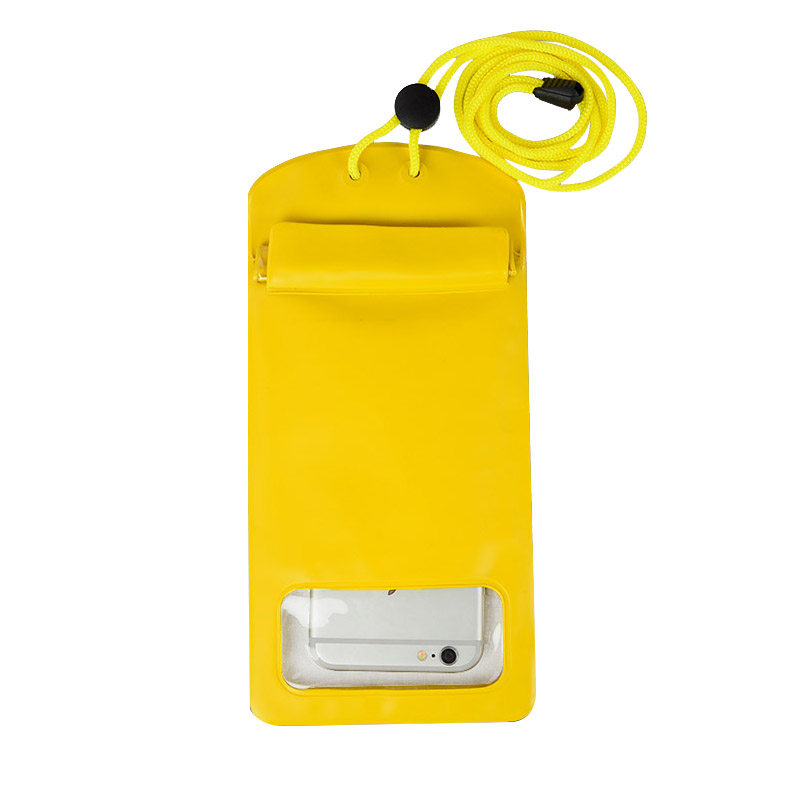

	SL-A101 Dual-Seal IPX8 pouzdro na telefon se zadním okénkem fotoaparátu— vysoce čiré PVC; vnější 11×17,5 cm, vnitřní využitelné cca. 9,5×14,5 cm; vhodné pro telefony do 6,5″; vysoce citlivé dotykové okno + okno nezávislé kamery; podporováno podvodní fotografování; 50–60 g; žlutá / černá / mrazově bílá; nastavitelná pletená šňůrka.	Lisovací těsnící pás + překlápěcí pěnová kompresní tyč;IPX8	300
	Univerzální vodotěsné pouzdro na telefon SL-A082 (malé) / SL-A083 (velké)— prémiové PVC 0,30–0,35 mm + systém zámku ABS; vysoce čirá dotyková fólie TPU/PVC; tepelně utěsněné tělo; 55–75 g; -20 °C až 60 °C; dotyková obrazovka, podpora Face ID a volání; bílá / černá / vlastní.	Dvojitý posuvný zámek + záhybové těsnění;IPX8, do 30 m	300
	SL-F170 Vodotěsné pouzdro na telefon na zip— TPU; 2L, dostatečně prostorný na telefon plus karty, hotovost a drobné nezbytnosti; vlastní logo přijato.	Voděodolný zip; HF svařované tělo	500
	SL-A059 Vodotěsné pouzdro na telefon na plavání— TPU kompozitní tkanina na voděodolné základně 500D, hladce svařovaná; vlastní velikosti; pro plavání, déšť, moře, sledování řeky, surfování, paddleboarding a plachtění.	Voděodolný zip IPX7	500

Vzorkování probíhá 7–15 dní a výroba 30–45 dní po schválení, s tiskem loga sítotiskem nebo UV, vlastními barvami a vývojem OEM/ODM podporovaným ve všech sestaveních.

Nejčastější dotazy: Výroba pouzdra IPX8

Otázka: Co přesně zaručuje IPX8?
A: Nepřetržité ponoření na více než jeden metr, do hloubky a doby trvání deklarované výrobcem. Vždy se ptejte na deklarovanou hloubku – tvrzení IPX8 bez ní nelze ověřit a neuvedená hloubka je v této kategorii standardním přehnaným nárokem.

Otázka: Proč nemůže samotný zip dosáhnout IPX8?
Odpověď: Při trvalém tlaku rozděluje utěsněný zámkový systém mnohem lépe než zipový uzávěr. Naše konstrukce IPX8 používají silikonové nebo pěnové těsnění sevřené ABS zámky nebo sklopnou kompresní tyčí; konstrukce zipů mají stupeň krytí IPX7.

Otázka: Proč je vnitřní prostor menší než vnější?
Odpověď: Protože struktura těsnění a jeho stlačení spotřebovávají prostor nahoře a po stranách. Proto zveřejňujeme oba údaje — SL-A101 má vnější rozměry 11×17,5 cm s použitelnými asi 9,5 × 14,5 cm. Vždy specifikujte proti vnitřní dutině.

Otázka: Jak udržujete konzistentní hodnocení u velké objednávky?
Odpověď: Zajistěte stabilitu parametrů pomocí zkušebních těsnění při každém běhu, kontrolu tloušťky a přilnavosti vstupní fólie, těsnou rozměrovou toleranci na těsnění a zámku a zdokumentované SOP – poté stanovení netěsnosti pomocí vakua a zadržení na hotovém zboží.

Otázka: Můžeme získat certifikaci třetí strany?
Odpověď: Ano – lze zařídit inspekci a certifikaci SGS nebo QIMA a kupující stále více očekávají, že tvrzení IPX8 přijde s testovací zprávou, kterou uvidí.

Otázka: Jak dlouho vydrží pouzdro IPX8?
Odpověď: Těsnění se degradují UV zářením, tepelnými cykly a používáním a poškozené těsnění neobnovuje svou elasticitu. Sáčky zacházejte jako s vyměnitelnými, po slané vodě doporučujte opláchnout a osušit a na obal umístěte jednoduchý samočinný test ubrousku a namočit.

Promluvte si s továrnou

Chcete-li vyvinout nebo vyrobit vodotěsné pouzdro na telefon IPX8, kontaktujte společnost Sealock na adreseinfo@sealock.com.hknebo +86-769-82009361. Více než dvacet let ve svařovaných a tepelně utěsněných vodotěsných produktech, tři těsnící architektury IPX8, zveřejněné rozměry vnitřní dutiny a úplný zákaznický kontrolní postup u každé zásilky.
