Číslo, které rozhoduje o tom, zda je svar skutečně svarem

Čtvrtý v řadě z laboratoře Sealock: tester tahu a odlupování – a skutečná zpráva se skutečnými čísly z červnového úterního rána

DONGGUAN, Čína – [den měsíce], 2026— Vše, co tato společnost staví, spočívá na jediném tvrzení: že dva kusy potažené tkaniny, spojené dohromady vysokofrekvenčním svařováním, se budou po dobu životnosti produktu chovat jako jeden kus materiálu. Každý suchý vak, každý chladič, každá nafukovací bóje je to tvrzení, které se kolem švu několikrát opakuje.

Je to tvrzení, které nelze ověřit pohledem. Dokonalý svar a okrajový svar vypadají zvenčí identicky – rozdíl se projeví až po měsících, kdy se okrajový svar začne zákazníkovi odlupovat. To je důvod, proč stroj v tomto článku existuje a proč ze všeho v naší laboratoři je to ten, který nejpříměji měří, zda náš základní proces funguje.

Roztáhne svar a přesně vám řekne, jak moc se to muselo snažit.

Jaká síla slupky vlastně měří

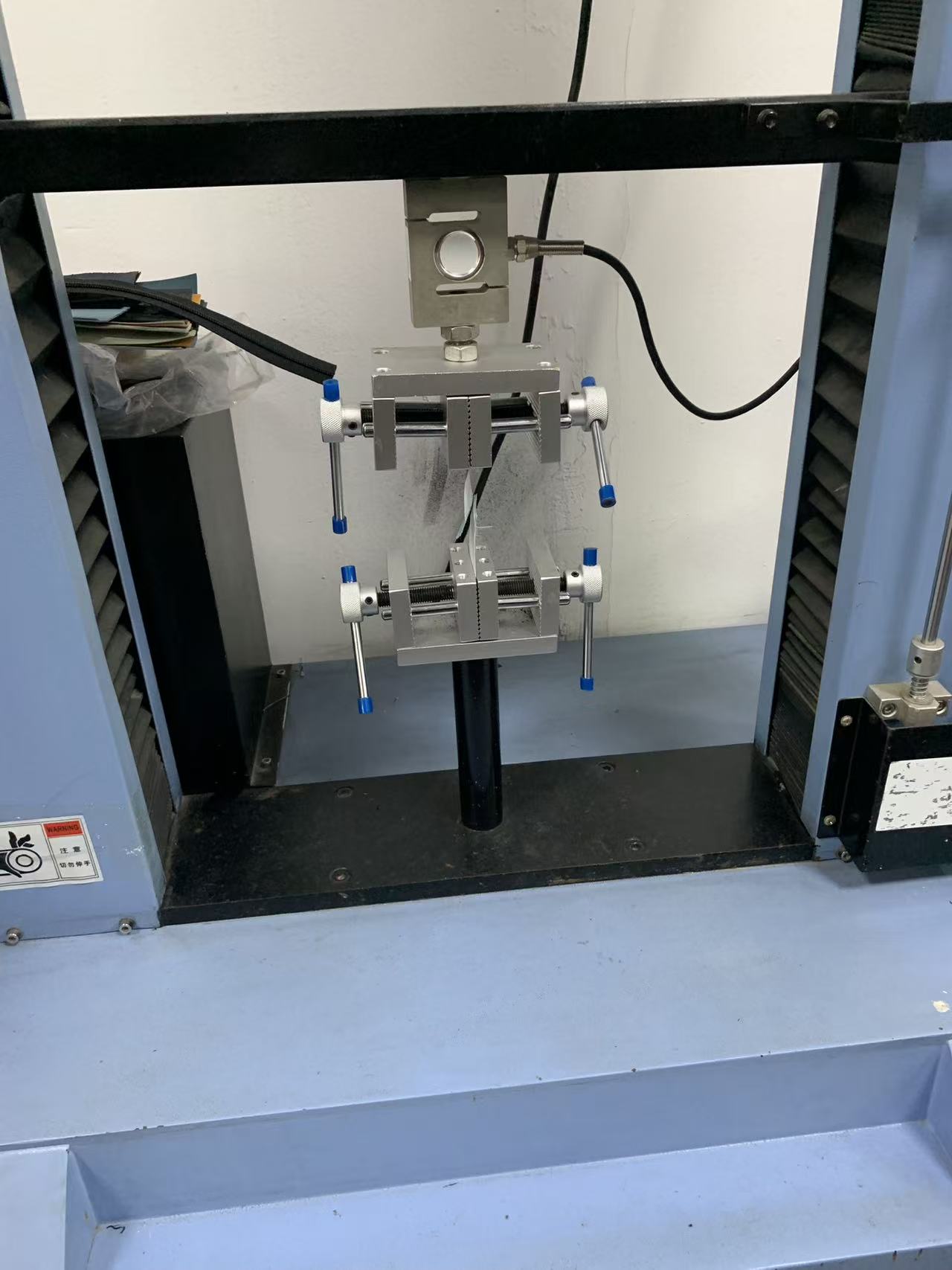

Vezměte svařený nebo laminovaný vzorek, uchopte dvě vrstvy do protilehlých čelistí a rozjeďte je od sebe řízenou rychlostí. Siloměr zaznamenává potřebnou sílu nepřetržitě po celou délku separace. Tato síla – v kilogramech nebo newtonech na milimetr šířky – je pevnost v odlupování a je to nejupřímnější dostupné číslo o kvalitě spoje.

Pro nás záleží na dvou odlišných místech. První je samotný svar: jak silně vysokofrekvenční svar spojil dva panely. Svar, který probíhal mírně chladně, vypadá dobře a brzy se odlupuje; tento test je to, co to zachytí, než se stane výrobní šarží. Druhým je vlastní konstrukce materiálu: potažené a laminované tkaniny jsou samy spojené sestavy — povlak nebo fólie přilepená k základní látce — a pokud se tato laminace oddělí, tkanina zevnitř selže bez ohledu na to, jak dobře jsme ji svařili. Oba se zde testují a oba musí projít.

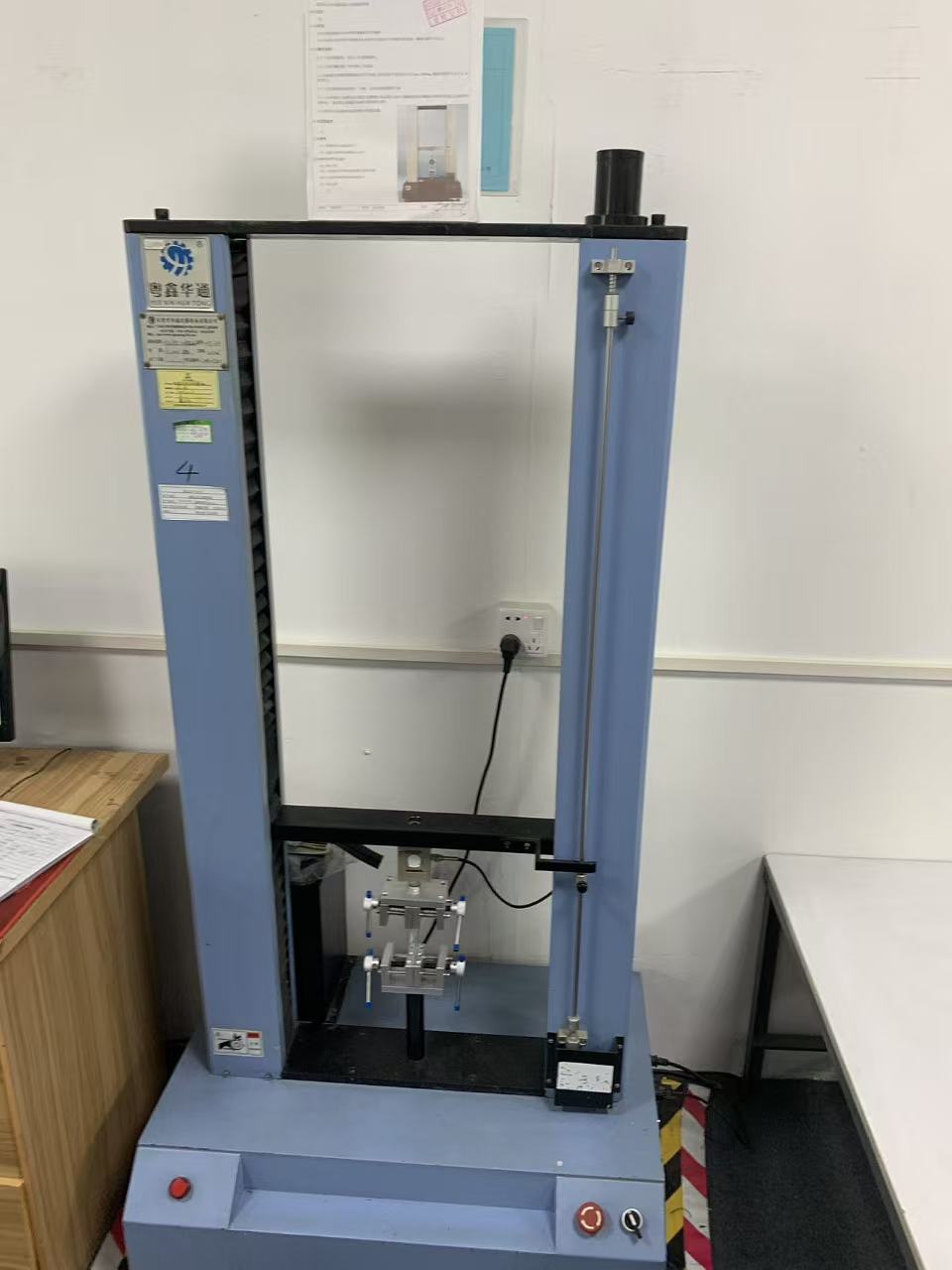

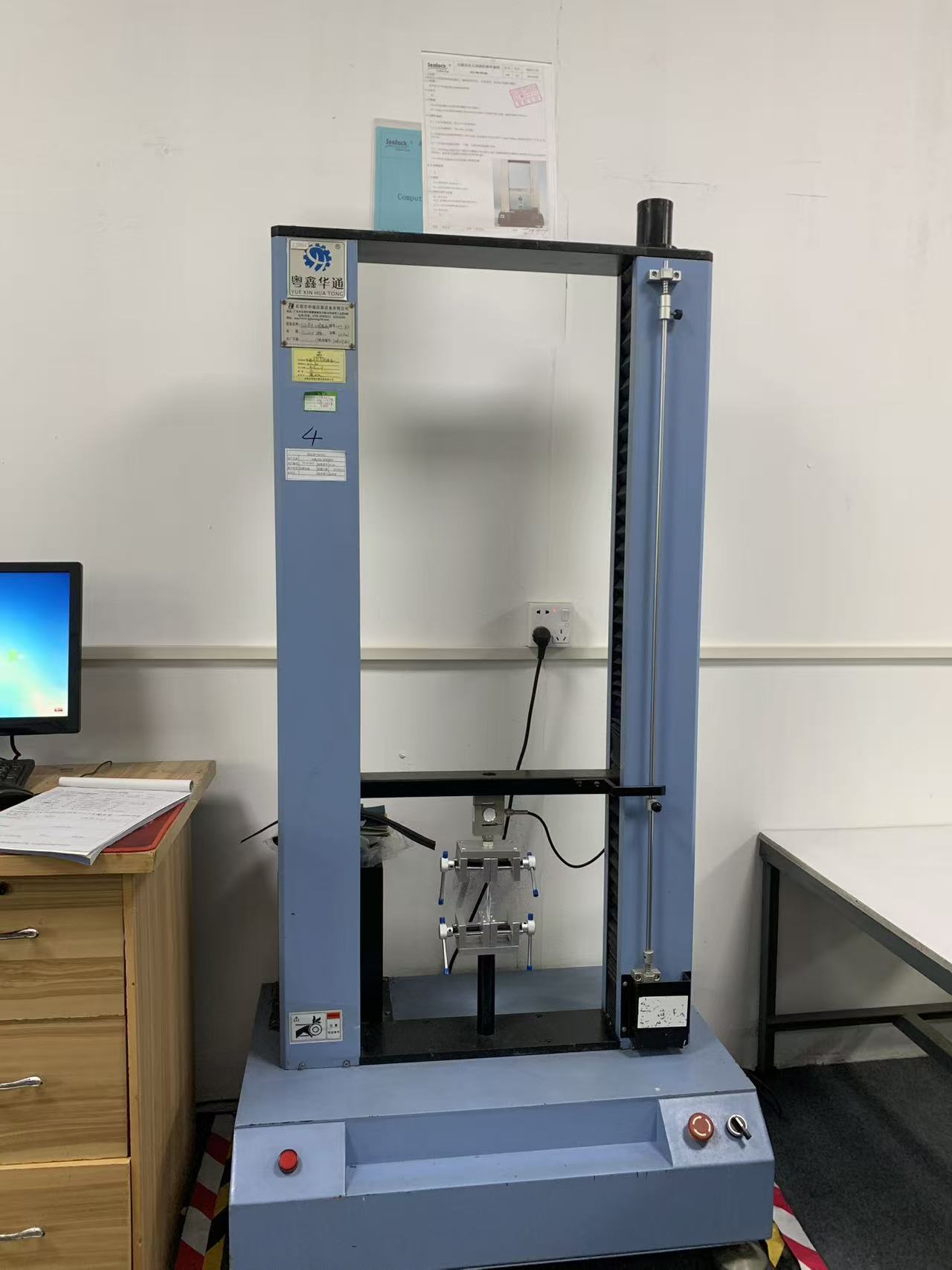

Stejný stroj také zvládá tahové a trhací zkoušky, a proto se jeho přípravky mění podle toho, co je v nich sevřeno. Ale kůra je test, který nejpříměji vypovídá o tom, čím se tato továrna živí.

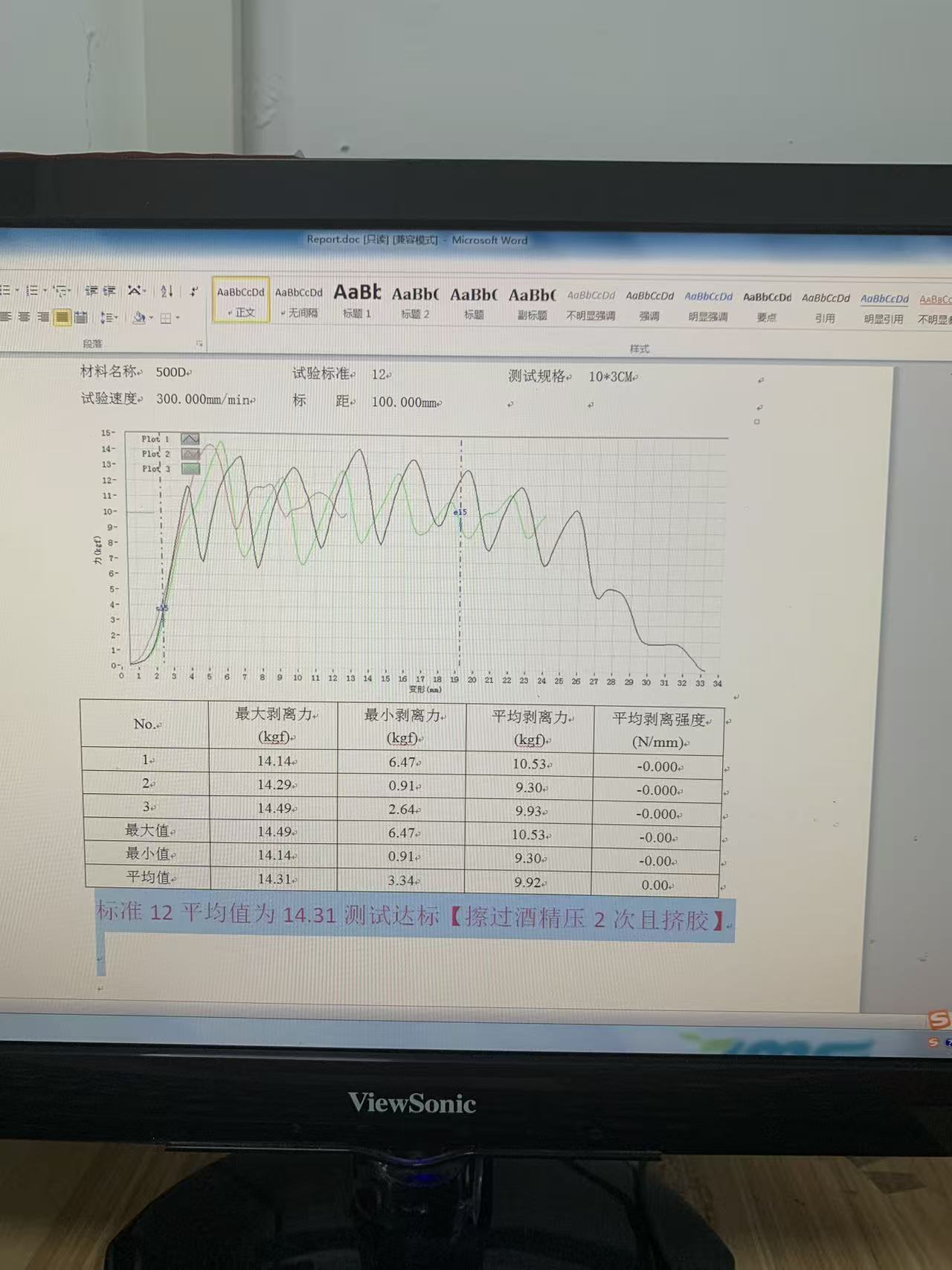

Skutečná zpráva, od 10:09 v úterý ráno

Spíše než abstraktní popis, zde je skutečný běh z naší laboratoře ze dne 10. června 2026 v 10:09 na materiálu 500D pro zákaznický program.

Zkušební parametry: rozměr vzorku 10 × 3 cm, délka měřidla 100 mm, zkušební rychlost 300 mm/min. Byly testovány tři vzorky — ne jeden, protože výsledek jediného odlupování je téměř nesmyslný.

Výsledky v kilogramech síly:

• Vzor 1:max 14,14, min 6,47, průměr 10,53
• Vzor 2:max 14,29, min 0,91, průměr 9,30
• Vzor 3:max 14,49, min 2,64, průměr 9,93
• Přes tři:nejvyšší max 14,49, průměr maxim 14,31, průměr průměrů 9,92

A pak řádek, na kterém záleží, napsaný operátorem na konci zprávy:oproti standardní hodnotě 12 je průměr 14,31 — test prošel.

Ta "standardní 12" není vynalezena na místě. Pochází z interní, revizí řízené akceptační normy, kterou jsme zmínili na konci posledního článku této série: tabulka uvádějící minimální přijatelnou hodnotu odlupování pro každý materiál, který běžně používáme — 1680D TPU, 840D oboustranný TPU, 600D jednostranný a oboustranný TPU, PVC a potažené lamináty, každý s vlastním číslem. Test poskytuje výsledek; o tom, zda je výsledek dobrý, rozhoduje norma. Mít oboje zapsané před testem, nikoli po něm, je úplným cílem.

Proč je křivka zubatá a proč je to ta zajímavá část

Podívejte se na silokřivky v této zprávě a neuvidíte hladkou čáru. Uvidíte pilový zub – síla šplhající na přibližně 14, klesající zpět na 7, šplhající znovu, znovu a znovu po délce vzorku, než se nakonec na konci sníží.

Ten tvar není hluk a není to chyba stroje. Takhle vlastně peeling vypadá. Vazba se neuvolňuje rovnoměrně; uvolňuje se v sérii malých progresivních poruch, z nichž každá vyžaduje sílu k iniciaci a poté krátce uvolňuje, jak se šíří. Vrcholy jsou tam, kde vazba odolávala; žlaby jsou místa, kde úsek pustí.

To je přesně důvod, proč zpráva zaznamenává maximum, minimum a průměr pro každý vzorek. Maximum vám říká nejlepší případ dluhopisu. Průměr vám řekne jeho typické chování v průběhu celé kůry. A minimum – povšimněte si vzorku 2, kde síla klesla na 0,91 kgf – vám říká nejhorší místo v tomto vzorku, což je číslo, o které by se měl pesimista nejvíce zajímat, protože vazba selhává tam, kde je nejslabší, ne tam, kde je nejsilnější.

Tři exempláře, tři sady těchto čísel a standard k jejich porovnání. To je výsledek. Jedno číslo z jednoho exempláře je anekdota.

Závorka na konci zprávy

V té zprávě je detail, který stojí za to vytáhnout, protože říká něco o tom, jak tato laboratoř přemýšlí. Po úspěšném rozhodnutí operátor zaznamenal přípravu vzorku v závorce: otřeno alkoholem, dvakrát stlačeno, s vytlačením lepidla.

Jinými slovy, výsledek není zaznamenán jako vlastnost samotného materiálu. Je to zapsáno jako vlastnosttento materiál, spojený tímto způsobem. Síla odlupování je vždy funkcí procesu – čistota povrchu, tlak, doba setrvání, množství lepidla, které bylo naneseno – a číslo, které neříká, který proces ho vyrobil, nelze reprodukovat ani s ním polemizovat. Zapsání přípravy vedle výsledku je to, co promění měření v důkaz.

Nekrásné podmínky, díky kterým je číslo platné

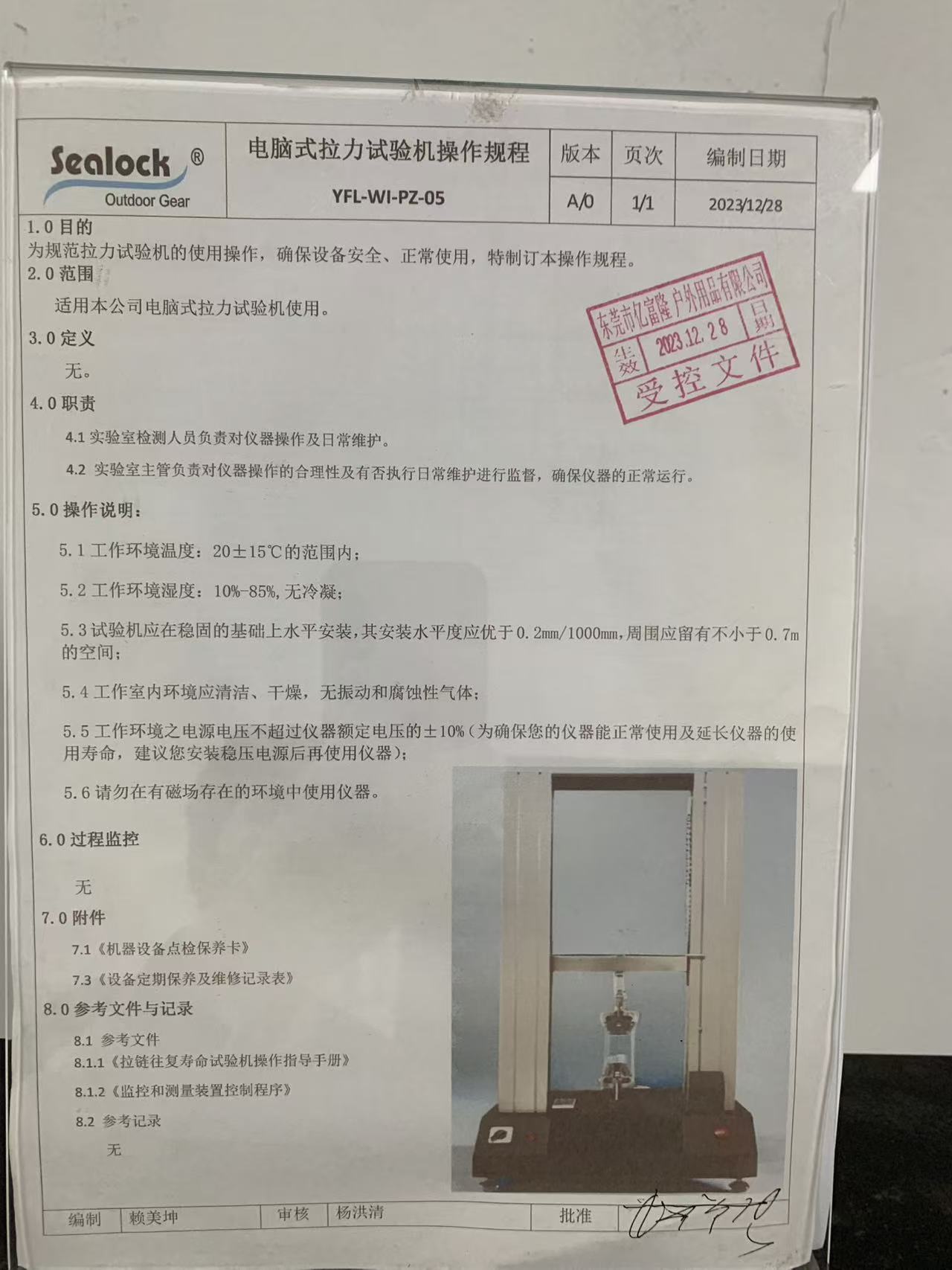

Tento přístroj běží na řízenou proceduru YFL-WI-PZ-05, revize A/0 a na rozdíl od ostatních procedur z této řady se většina z nich vůbec netýká tlačítek. Jde o místnost:

• Okolní teplota 20 ± 15 °C, vlhkost 10–85 % bez kondenzace. Polymery jsou citlivé na teplotu; stejný svar testovaný za studena a testovaný za tepla neposkytne stejné číslo.
• Instalovaná vodováha na stabilním podkladu s vodorovností lepší než 0,2 mm na 1 000 mm a alespoň 0,7 m volného prostoru kolem stroje.
• Čistá, suchá místnost bez vibrací a korozivních plynů.
• Napájecí napětí v rozmezí ±10 % jmenovité hodnoty, s doporučeným stabilizátorem napětí.
• Nesmí být provozován v blízkosti magnetických polí.

Nic z toho není okouzlující a všechno je nosné. Tahový rám, který není vodorovný, představuje zatížení mimo osu. Siloměr napájený nestabilním proudem kolísá. Vibrace přidávají šum k signálu, který čtete, na dvě desetinná místa. Důvodem, proč jsou tyto klauzule spíše v kontrolovaném dokumentu než v něčí hlavě, je to, že jsou neviditelné: nic ze špatného čtení nevypadá špatně.

Registrované, kalibrované a sledovatelné

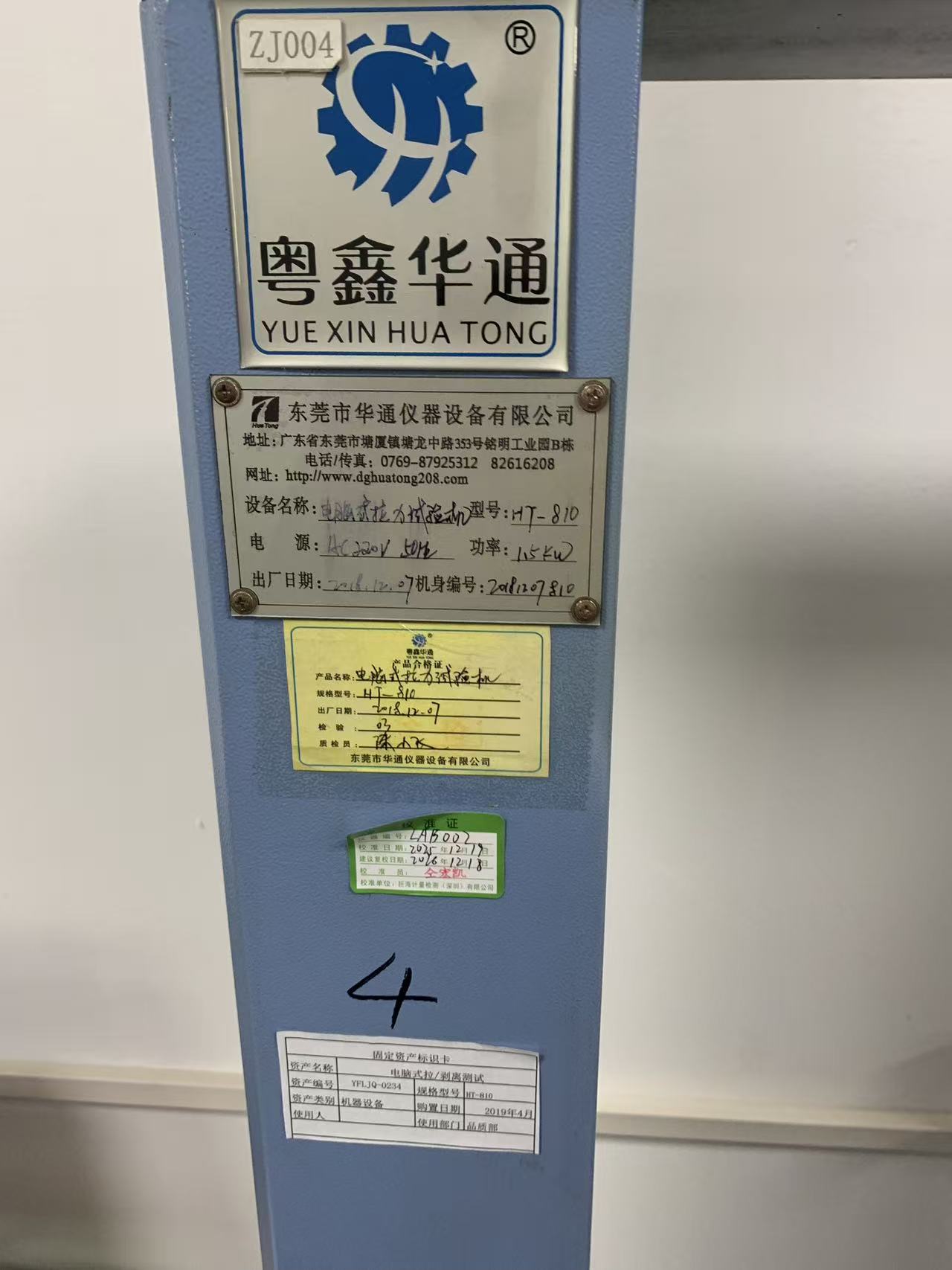

Sloup tohoto stroje nese celou svou historii v popiscích. Typový štítek výrobce: model HT-810, AC 220 V / 50 Hz, 1,5 kW, vyrobeno 7. prosince 2018 s výrobním číslem. Vedle ní osvědčení o kontrole výrobce. Karta aktiv, která jej registruje jako aktivum společnosti YFLJQ-0234, zakoupená v dubnu 2019 a přidělená oddělení kvality. ID stroje — ZJ004 — a číslo laboratorního přístroje LAB-002. A kalibrační štítek: zkalibrováno 19. prosince 2025, rekalibrace proběhne 18. prosince 2026.

Pro výsledek odlupování je to důležitější než pro téměř jakýkoli jiný test v laboratoři, protože síla odlupování je číslo, podle kterého bude zákazník jednat. Zabývá se rozhodnutími o schválení materiálu, vyjednáváním s dodavateli a tím, zda se výrobní šarže dodává. "14,31 kgf" má váhu pouze v případě, že siloměr, který jej vyrobil, byl ověřen podle referencí někým mimo tuto budovu, podle plánu, s certifikátem. Jinak je to číslo, které stroj chtěl ten den ukázat.

Co s tím vlastně děláme

Každý den tento stroj odpovídá na otázky, které by jinak byly vyřešeny argumentem:

• Schválení materiálu.Mlýn nabízí novou potaženou tkaninu nebo levnější ekvivalent. Drží jeho laminace náš standard pro tuto konstrukci, nebo dochází k delaminaci pod čarou?
• Validace procesu.Po změně parametrů svařování, nástrojů nebo způsobu lepení se spoj stále odlupuje nad přijatelnou hodnotu? Takto je procesní změna spíše schválena, než v co se doufá.
• Příchozí kontroly šarží.Dorazí zásilka známého materiálu. Odpovídá schválené normě, nebo se proti proudu něco v tichosti změnilo?
• Specifikace zákazníka.Když značka přinese svůj vlastní požadavek na odlupování, otestujeme jejich počet a oznámíme proti němu.
• Vyšetřování selhání.Když se něco pokazí, je to místo, kde zjistíte, zda byla vazba slabá, nebo si toho design vyžádal příliš mnoho.

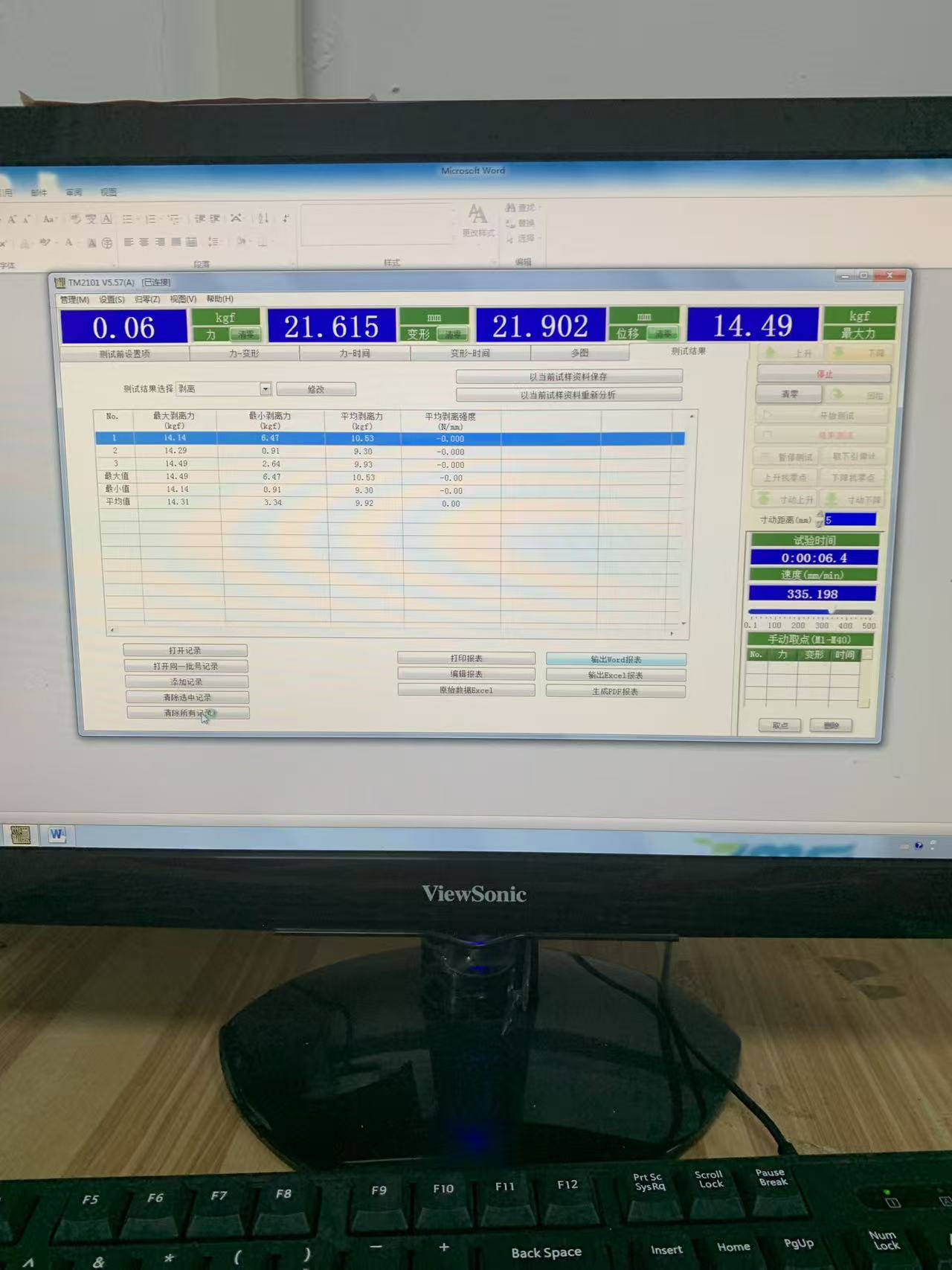

Export reportů do Wordu, Excelu nebo PDF přímo ze softwaru – což znamená, že když zákazník požádá o data za reklamací, odpovědí je soubor, nikoli ujištění.

Další v této sérii: standardní krabička pro přizpůsobení barev světelného zdroje a překvapivě obtížná otázka, zda mají dvě věci stejnou barvu.
