Příručka pro audit sourcingového manažera: Identifikace fatálních vad RF svařování ve výrobě OEM

Shrnutí

Pro manažery dodavatelského řetězce, kteří pořizují vysoce výkonné vodotěsné vybavení, lékařské vaky nebo taktické vybavení, je odhalení výrobní vady poté, co kontejner opustil asijský přístav, katastrofální finanční událostí. Na rozdíl odtradiční metody stříhání a šití, Radiofrekvenční (RF) svařování vyžaduje extrémní přesnost v nástrojích, napětí a termodynamické kontrole. Když se nestandardní továrny pokoušejí škálovat výrobu bez přísných protokolů pro zajištění kvality (QA), výsledkem jsou selhání v terénu, narušená integrita produktu a masivní stahování produktů z trhu. Tato technická příručka odhaluje tři nejčastější – a fatální – defekty vysokofrekvenčního svařování a poskytuje manažerům sourcingu znalosti pro audit potenciálních OEM partnerů a eliminaci rizik dodavatelského řetězce.

Defekt 1: "Cold Weld" (neúplná molekulární fúze)

Podnikatelské riziko:Studený svar je nejklamavější a nejnebezpečnější vadou ve výrobě RF. Šev vypadá vizuálně neporušený během povrchové kontroly továrny, ale polymery se ve skutečnosti nestavily na molekulární úrovni. Při provozním namáhání nebo mírném vnitřním tlaku se šev jednoduše odlepí.

Vizuální identifikace a příčiny:

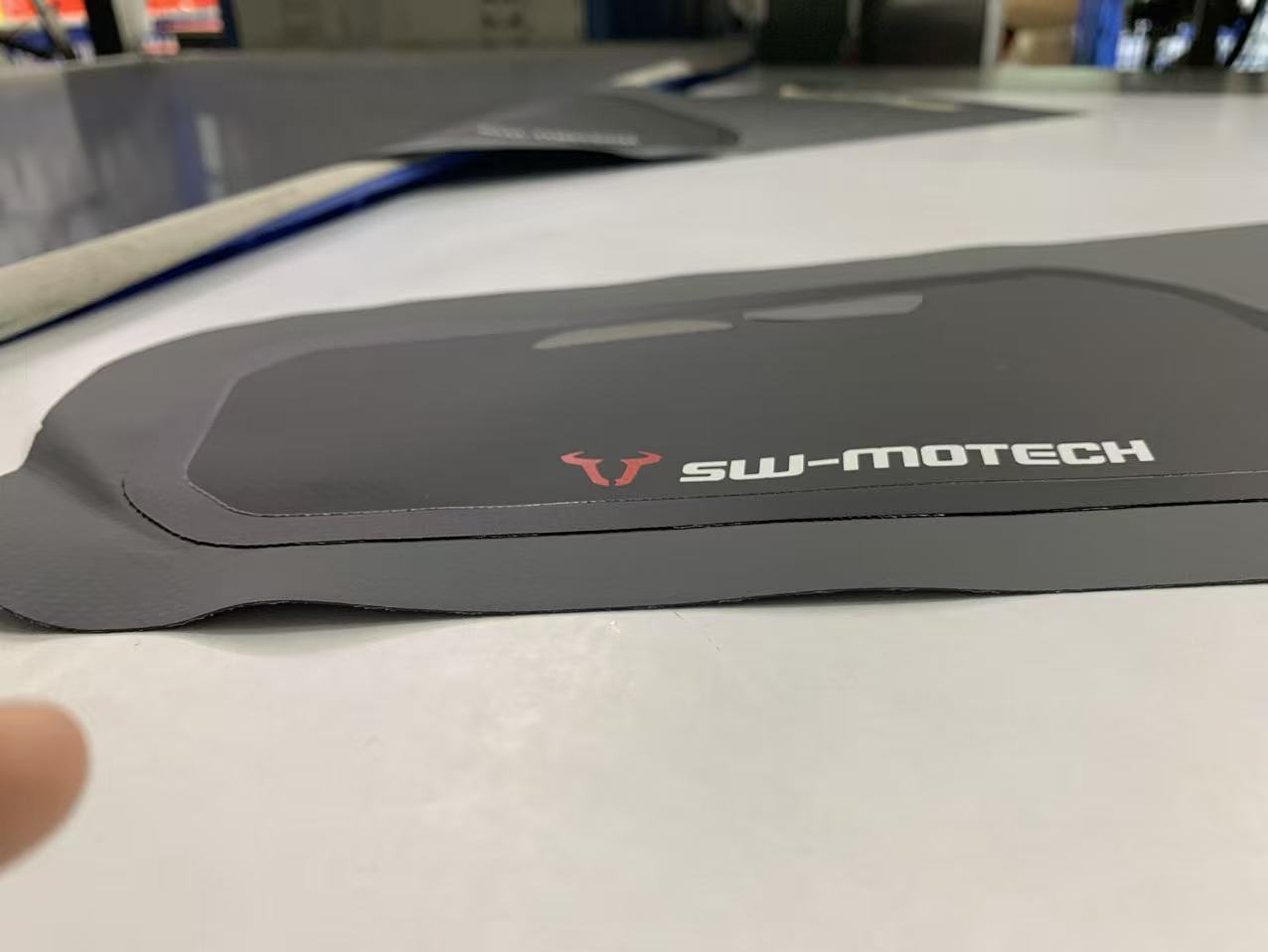

• Vzhled:Svařovaný obvod postrádá zřetelnou, stejnoměrnou "vytlačovací housenku" (mírné vytlačení roztaveného TPU podél okraje). Materiál může vypadat spíše lehce stlačený než roztavený.
• Technické selhání:Ke studeným svarům dochází, když továrna upřednostňuje rychlost výroby před kvalitou. Operátor zkracuje dobu prodlevy (dobu, po kterou je aplikována vysokofrekvenční energie) nebo strojní zařízení postrádá konzistenci napětí, aby proniklo do tlustých materiálů, jako je 840D TPU. Může k tomu také dojít, pokud továrna používá nekompatibilní směsi změkčovadel.
• Auditorská otázka: Požádejte továrnu o protokoly o testech pevnosti v odlupování a pevnosti ve smyku. Skutečný RF svar nelze odloupnout; samotná tkanina se musí roztrhnout, než selže šev.

Defekt 2: Tepelná degradace (jiskření a propálení)

Podnikatelské riziko:Pokud je svařování za studena nedostatečně zpracováno, tepelná degradace je závažné nadměrné zpracování. Tato vada zcela zničí vodotěsnou membránu, což vede k okamžitým netěsnostem a selhání konstrukce. To je běžné v továrnách, které přecházejí z levného PVC na high-end TPU, aniž by aktualizovaly své parametry nástrojů.

Vizuální identifikace a příčiny:

• Vzhled:Spálené, zbarvené nebo křehké okraje podél švu. V extrémních případech uvidíte mikroskopické dírky nebo tmavě hnědé skvrny, kde materiál zuhelnatěl.
• Technické selhání:To je často způsobeno „jiskřením“ – náhlým elektrickým výbojem způsobeným špinavými mosaznými čelistmi, nerovnoměrnou tloušťkou materiálu nebo aplikací nadměrného vysokofrekvenčního napětí. Nestandardní továrny často zanedbávají každodenní údržbu a čištění matrice, což vede k zachycení nečistot, které způsobují místní přehřátí.

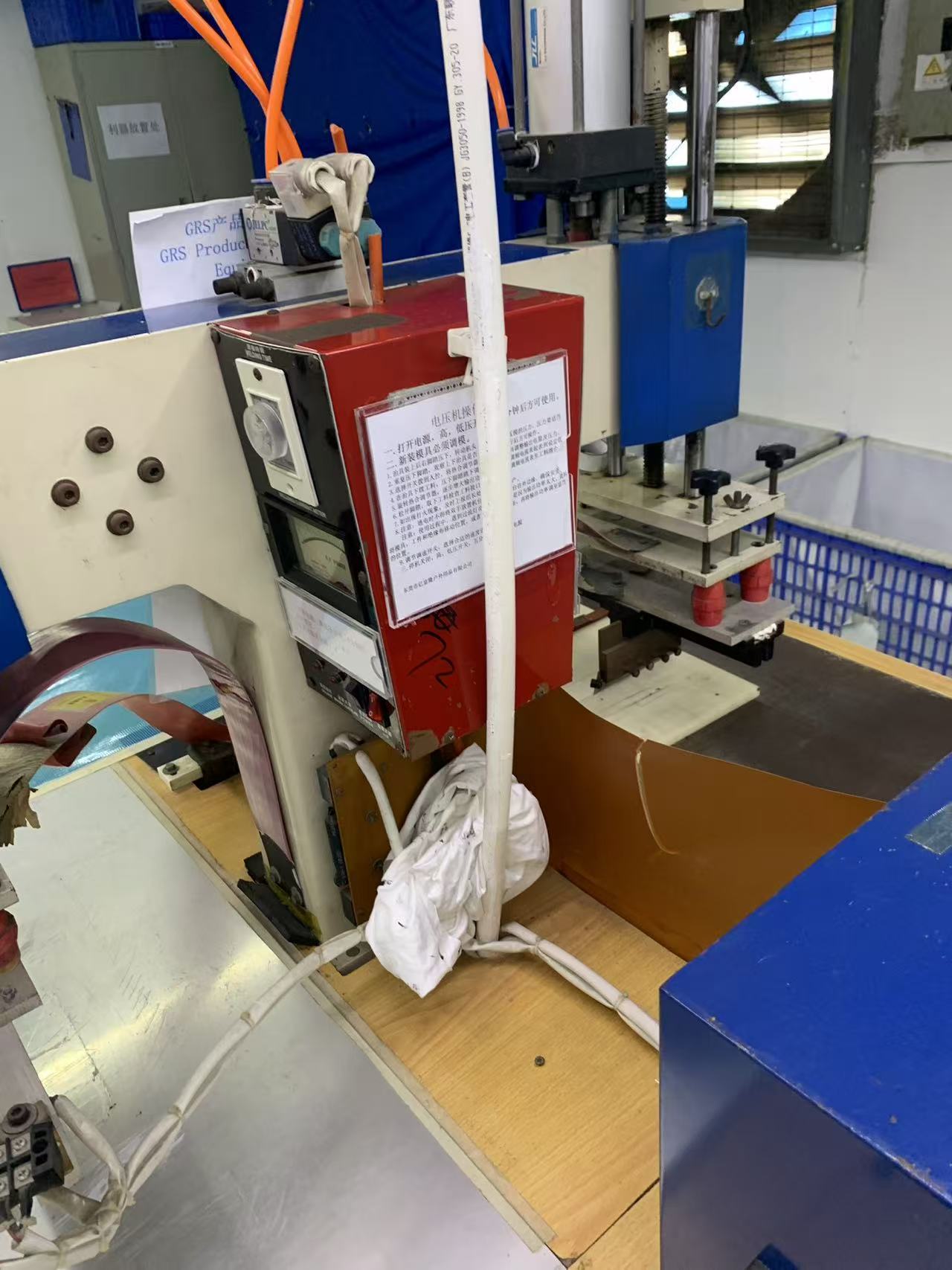

• Auditorská otázka: Sledujte výrobní halu. Jsou svařovací nástroje vyrobeny na zakázku CNC a pečlivě čisté, nebo jsou zoxidované a pokryté zbytky? Zeptejte se na jejich SOP preventivní údržby.

Vada 3: Asymetrické vytlačování (nerovnoměrný tlak nástroje)

Podnikatelské riziko:Vodotěsný sáček může během stacionárního testu zadržovat vodu, ale asymetrické švy vytvářejí slabá místa, která nevyhnutelně prasknou, když produkt spadne, stlačí nebo je vystaven extrémním teplotním výkyvům.

Vizuální identifikace a příčiny:

• Vzhled:Prohlédněte si průřez nebo hranu svaru. Na jedné straně je velká špinavá koule roztaveného polymeru (nadměrná extruze), zatímco druhá strana je nebezpečně tenká (podextruze).

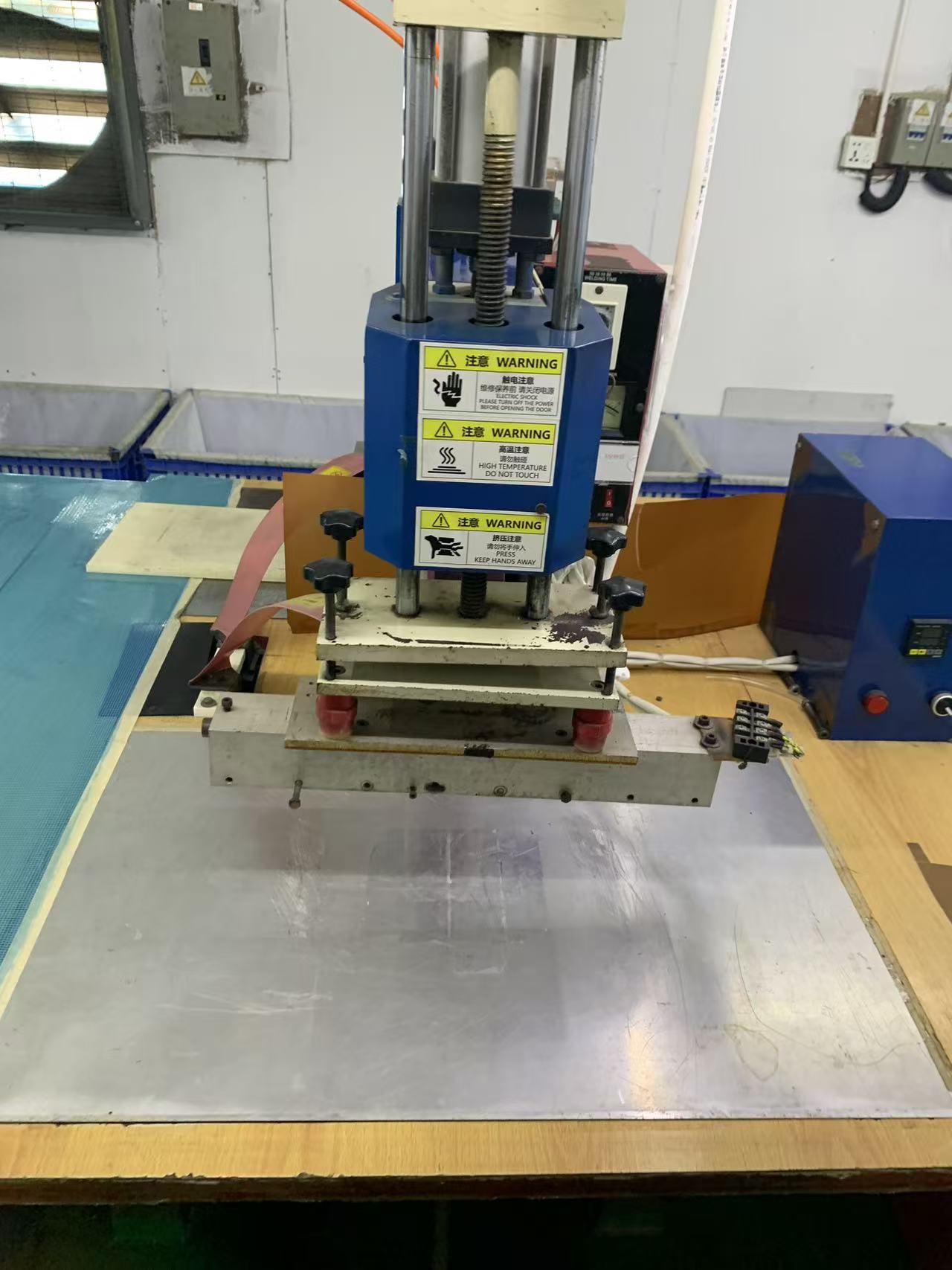

• Technické selhání:RF svařování vyžaduje dokonale vyrovnané pneumatické lisy. Pokud je masivní kovová deska držící matrici vychýlená byť jen o zlomek milimetru, vyvíjí na šev nestejný tlak. Levné stroje postrádají konstrukční tuhost, aby udržely dokonalé vyrovnání při velkosériové výrobě.
• Auditorská otázka: Používá OEM pokročilé hydraulické nebo silně stabilizované pneumatické lisy? Provádějí denní kontroly kalibrace vyrovnávání desky?

Závěr: Partnerství s OEM s nulovými defekty

Identifikace vad RF svařování je pouze prvním krokem; jejich prevence vyžadujepartnerství s elitním výrobním závodem. Opravdoví OEM partneři Tier-1 se při zachycování chyb nespoléhají na kontroly na konci linky. Využívají monitorování parametrů v reálném čase, investují do zakázkových CNC obráběných mosazných nástrojů a prosazují přísné protokoly QA s certifikací ISO.

Když reputace a zisk vaší značky závisí na 100% vodotěsné spolehlivosti, nemůžete si dovolit dotovat křivku učení továrny. Přísný audit, požadavek transparentnosti a partnerství s odborníky na technologii molekulární fúze.

Nejčastější dotazy: Kontrola kvality svařování RF

Otázka: Jak mohu během návštěvy továrny otestovat, zda je RF svařovaný šev „studený svar“?

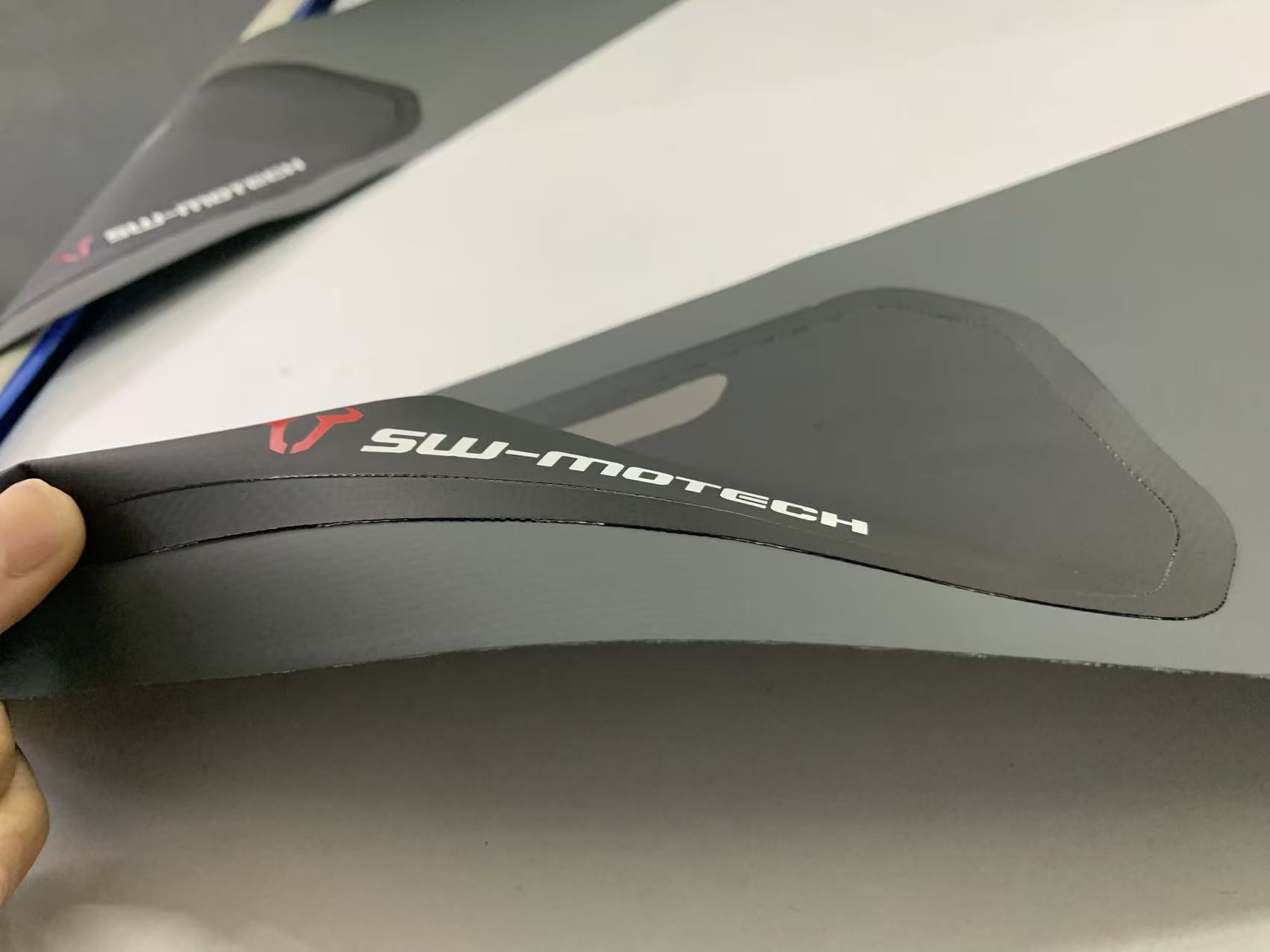

A:Nejspolehlivější manuální test je test destruktivního odlupování. Přes šev ustřihněte jedenpalcový proužek a pomocí kleští odtáhněte obě vrstvy od sebe. Při dokonalém vysokofrekvenčním svaru se základní textilní potah odtrhne dříve, než se oddělí samotný svarový šev.

Otázka: Proč materiál TPU mého současného dodavatele vypadá spálený kolem švů?
A:To je pravděpodobně způsobeno tepelnou degradací nebo jiskřením. Stává se to, když továrna používá špinavé svařovací nástroje, používá příliš mnoho vysokofrekvenční energie nebo selže správně vyladit frekvenci stroje pro konkrétní tloušťku materiálu TPU.

Otázka: Ovlivňuje kvalita mosazného nástroje konečný RF svar?
A:Absolutně. Levné, špatně opracované matrice rozvádějí teplo a tlak nerovnoměrně, což způsobuje asymetrické svary a slabá místa. Prémiové továrny OEM investují do zakázkových CNC obráběných mosazných lisovnic přizpůsobených konkrétní geometrii vašeho produktu, aby bylo zajištěno bezchybné spojení od okraje k okraji.
