Každá taška se před odesláním nafoukne: Testování netěsnosti na svařované cestovní tašce IPX7

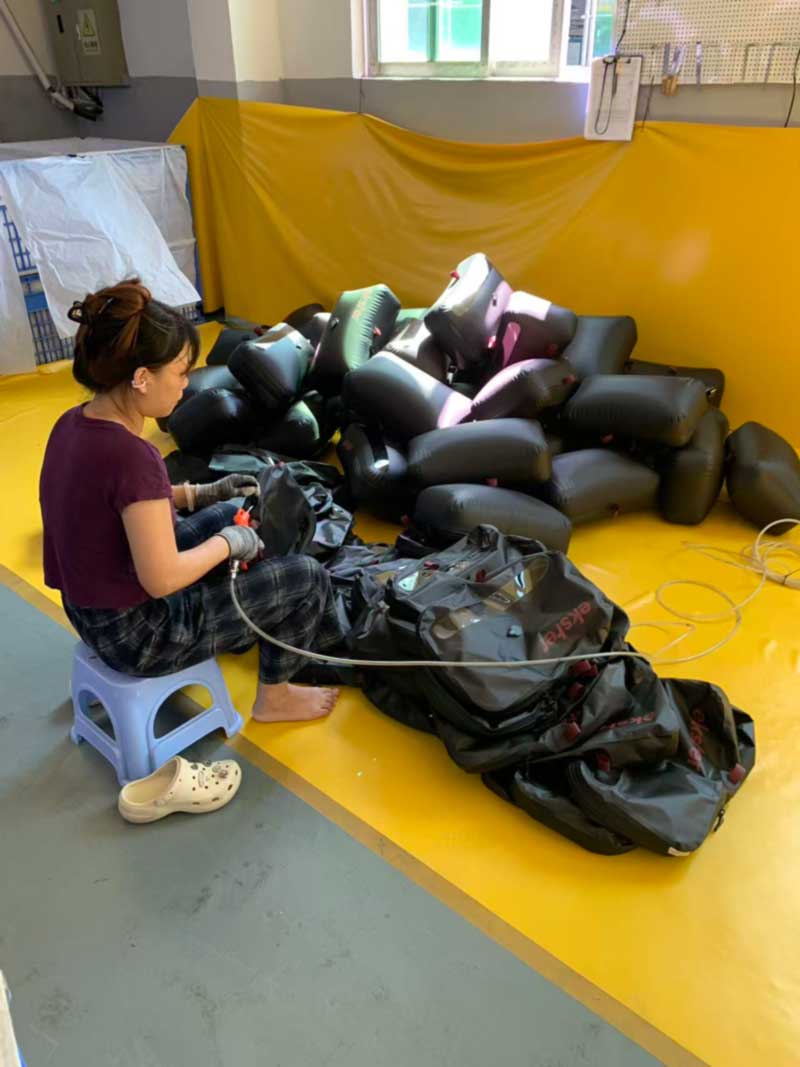

Projděte tento měsíc kolem testovací oblasti na naší podlaze v Dongguanu a první věc, kterou uvidíte, je hromada černých pytlů do pasu nafouknutých jako balóny, každý z nich napnutý, každý s malým šedým ventilem na obličeji. Vedle nich sedí operátor se vzduchovou pistolí, prochází hromadou plochých pytlů na podlaze a přidává na hromadu.

Vypadá to divně. Je to nejdůležitější kontrola v budově.

Objednávka je plně svařovaná vzduchotěsná cestovní taška pro Ekster, nizozemskou značku, která přešla z chytrých peněženek do cestovního vybavení. Taška má svařovaný plášť, vzduchotěsný zip a integrovaný vzduchový ventil a má krytí IPX7. Díky této kombinaci je test nafouknutí spíše nezbytný než dekorativní.

Vzduchotěsný vak je tvrdší konstrukce než vodotěsný

Většina vodotěsných tašek musí pouze zastavit kapalnou vodu přicházející zvenčí. Tento musí zadržovat vzduch, protože existuje ventil, takže uživatel může stlačit obsah, a protože vzduchotěsný zip je tím, co nese požadavek IPX7.

To jsou různé technické problémy a vzduchová verze je přísnější. Svar, který se slil na devadesáti osmi procentech své šířky, udrží déšť venku po celá léta. Stejný svar propustí vzduch přes zbývající dvě procenta, pomalu a neviditelně, a zákazník to zjistí, když je pytel, který v neděli slisovali, v pondělí opět měkký. Voda má povrchové napětí a potřebuje dráhu určité velikosti; vzduch ne. Všude, kde je šev panelu, držák ventilku, nášivka popruhu nebo zarážka zipu okrajově nedostatečně přivařena, vzduch to najde.

Takže na této konstrukci není vzduchová zkouška náhradou za vodní zkoušku. Jde o přísnější test, který je shodou okolností rychlejší a levnější na každou jednotku, a vak, který pojme vzduch, pohodlně pojme vodu.

Co vlastně test zachytí

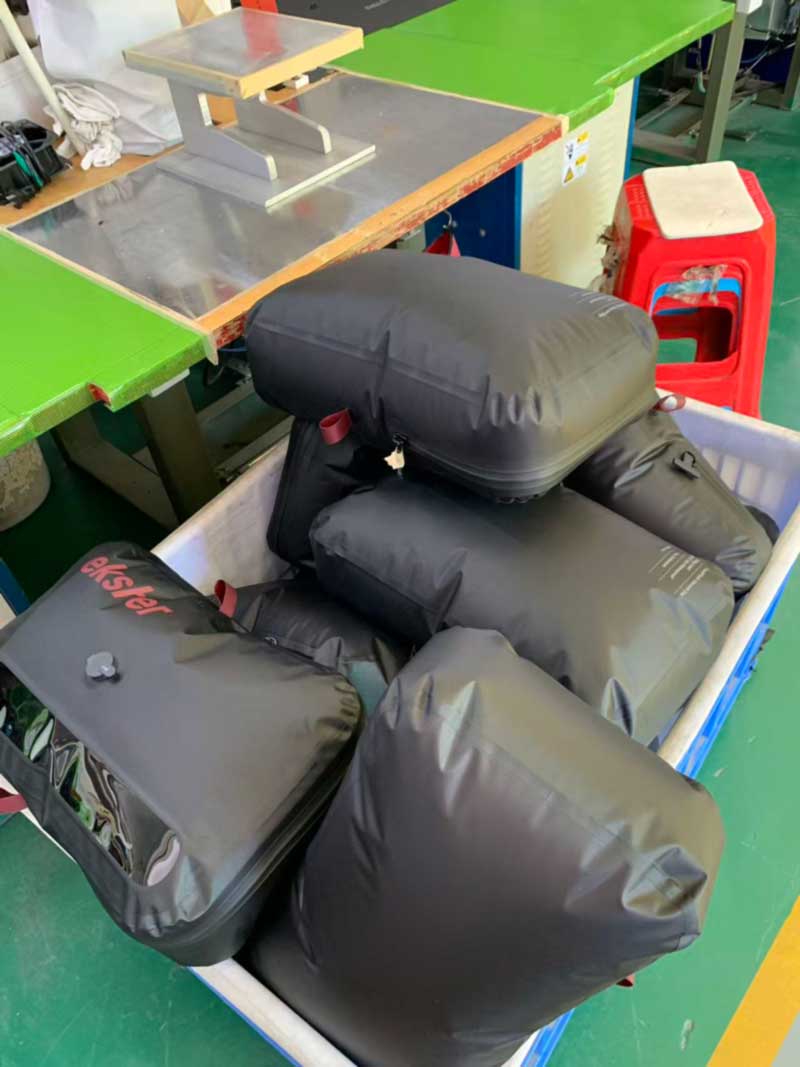

Každý pytel je nafouknut přes svůj vlastní ventil a ponechán v hromadě, zatímco operátor dávku zpracovává. Na tom bydlení záleží. Hrubá vada – nesvařený roh, špatně usazený ventil – se projeví během několika sekund. Vady, které stojí peníze, se projeví během několika minut: sáček, který je stále pevný na vrcholu stohu a znatelně měkčí o dvacet minut později.

Konkrétní místa selhání, která na tomto tvaru sledujeme, jsou ta, která svařovaná konstrukce vždy koncentruje napětí do: rohů, kde se sbíhají tři panely a elektroda má nejméně rovnoměrný kontakt; uložení ventilu, kde se tuhá součást setkává s pružným pláštěm; zakončení zipu, kde lineární těsnění musí přecházet do svařovaného švu; a jakýkoli pásek nebo záplata rukojeti přivařená k obličeji, který také nese šev vespod.

Jednotky, které selžou, se vrátí na svařovací stolici s vyznačeným místem úniku, místo aby byly sešrotovány, což je jedna z praktických výhod vysokofrekvenčního svařování oproti lepicí konstrukci – krátký převar na identifikovaném švu je legitimní oprava, nikoli záplata.

Ověření může kupující provést sám

Říkáme kupujícím vzduchotěsných konstrukcí, aby provedli stejnou kontrolu při příjezdu, protože nepotřebuje žádné vybavení a továrna si nemůže poradit:

Náhodně otevřete karton. Vezměte sáček, vypusťte vzduch ventilem, dokud se plášť nezhroutí na sebe, zavřete ho a nechte ho stát někde mimo cestu po dobu dvaceti čtyř hodin. Vraťte se další den. Pokud je stále zborcený, svary, ventil a zip dělají svou práci. Pokud se uvolnil zpět do svého původního tvaru, něco na této jednotce unikne a otázka velikosti vzorku se stane další konverzací.

Dvacet čtyři hodin je záměrně velkorysých. Taška, která projde pětiminutovým zmáčknutím, může přes noc selhat a přes noc se blíží tomu, jak se produkt skutečně používá – zabalený večer před letem, nenafouknutý a zkontrolovaný na lavičce.

Upstream: proč musí být svařování hned napoprvé správné

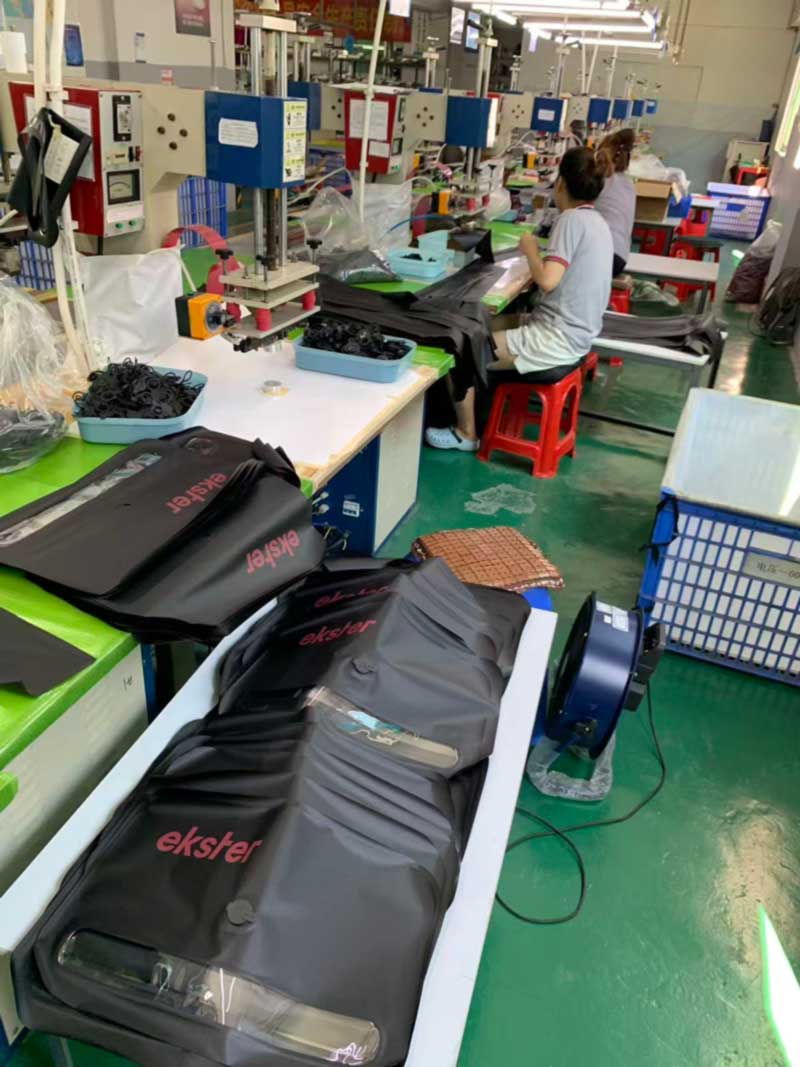

Testovací oblast funguje pouze proto, že svařovací podlaha je nastavena tak, aby vytvářela konzistentní švy, nikoli přijatelné. Každá část tohoto programu má svou vlastní kostku. Ventily, zipové panely a hardwarové záplaty jsou přivařeny na vyhrazených stanicích s jejich vlastními nástroji a nástroje jsou zkontrolovány podle schválení prvního kusu před otevřením série, spíše než se upravují podle pocitu, jakmile výstup začne driftovat.

Vysokofrekvenční svařování taví materiál prostřednictvím jeho vlastní molekulární odezvy na pole spíše než slepením dvou povrchů dohromady, proto je správný svar stejně pevný jako základní materiál a proč nesprávný není o něco slabší, ale kategoricky odlišný. Neexistuje žádný střední stav, který by prošel kontrolou a selhal v provozu – což je přesně důvod, proč je 100% vzduchový test cenově dostupný. Většina výstupu linky je buď jasně dobrá, nebo zjevně ne.

Bílé rukavice na lesklé černé

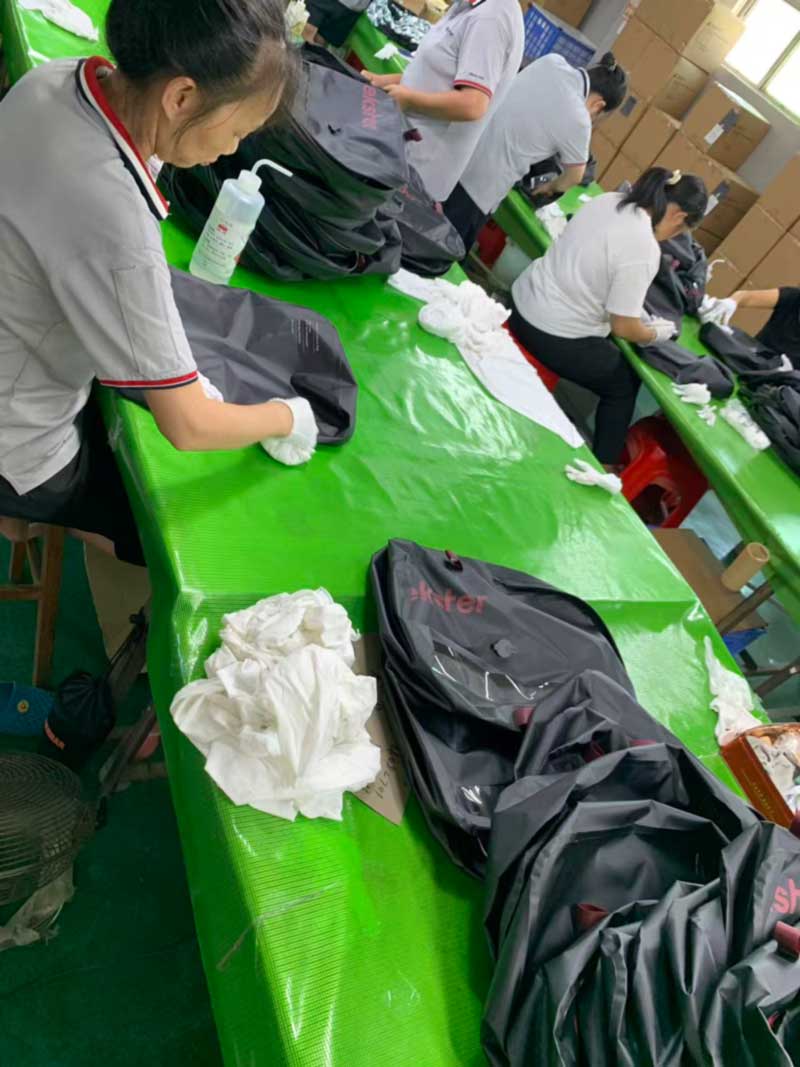

Po vzduchové zkoušce se sáčky přesunou k čištění. Operátoři pracují v bílých bavlněných rukavicích s lahvemi s rozpouštědlem a hadříkem nepouštějícím vlákna a otírají každý panel, než se taška přiblíží k balení.

To není rozmazlenost. Vysoce lesklá svařovaná černá skořepina ukazuje vše: otisky prstů z manipulace, slabé zbytky po kontaktu s nástroji, matná skvrna, kde se panel opíral o lavici. Nic z toho neovlivňuje výkon a vše se čte jako vada pod osvětlením maloobchodu nebo na fotce z rozbalení zákazníka. U takto tmavého a takto lesklého produktu představuje čištění povrchu větší podíl dokončovací práce než na jakémkoli jiném barevném provedení, které provozujeme, a je to rozdíl mezi vstupní kontrolou, která projde a kontrolou, která vyvolá diskusi.

Stejná logika řídí zbytek manipulační disciplíny: otočné koše vyložené látkou, takže skořepiny se nikdy nedotýkají lisovaných plastových žeber, ochranná pouzdra na hardwaru a tašky položené naplocho, než naskládané během kontroly.

Počítání, separace a druhý program na stejném patře

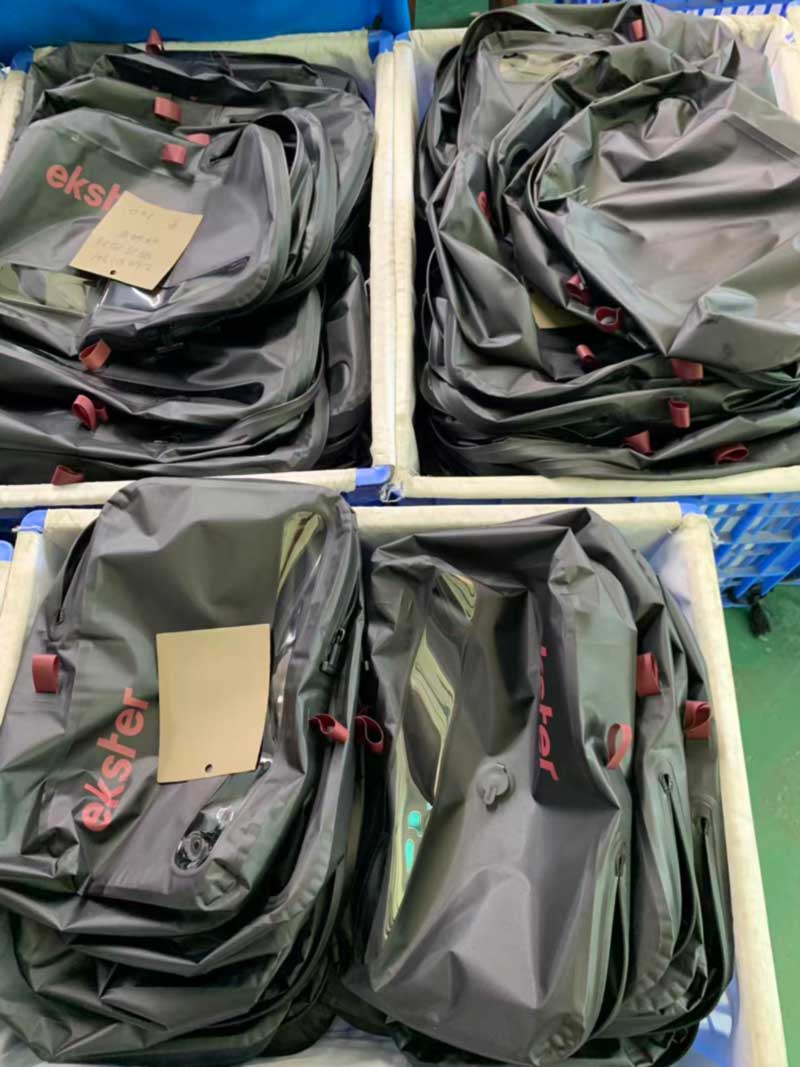

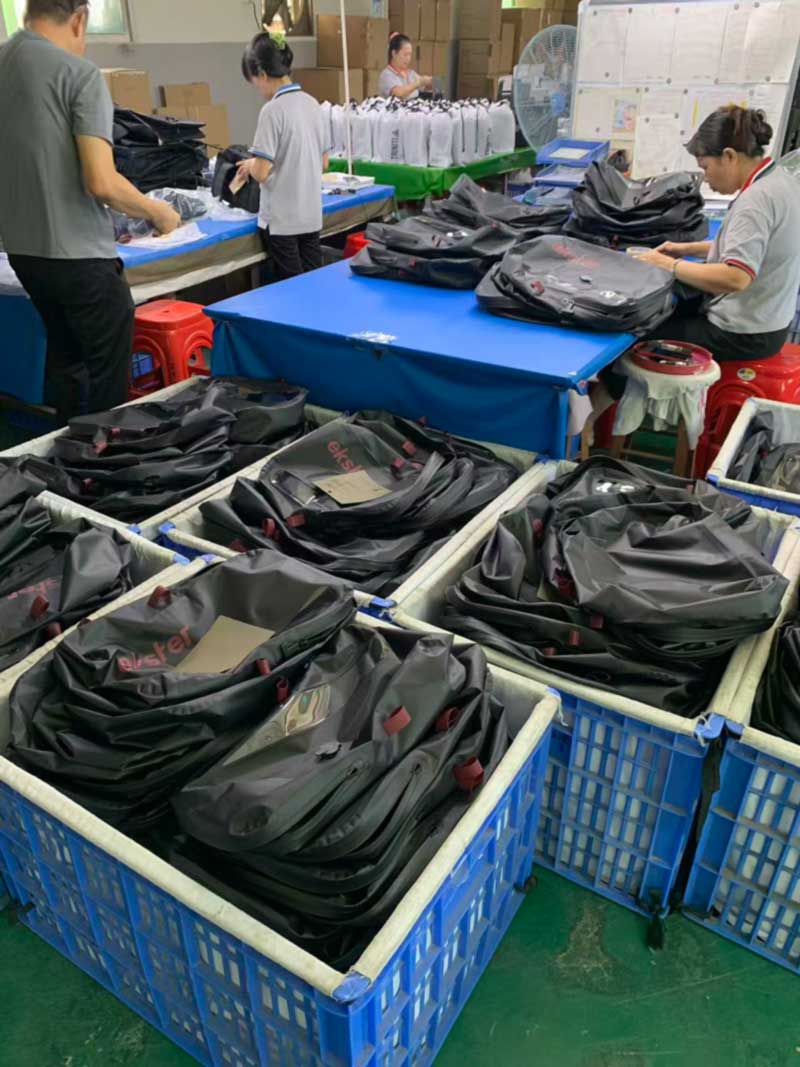

Hotové jednotky jsou roztříděny do popelnic vyložených látkou, po jednom modelu k popelnici, každá s ručně psanou počítací kartou položenou lícem nahoru na zboží. Karty putují s taškami do OQC a před uzavřením kartonů jsou odsouhlaseny s balicím seznamem. Na přilehlých lavičkách současně běžel samostatný program – bílé stahovací tašky pro dalšího zákazníka, což je přesně situace, kdy etiketování popelnic a modelování přestává být byrokracií a začíná být důvodem, proč nic neskončí ve špatném kartonu.

Inline kontroly tohoto běhu se týkaly funkce ventilu a sedla, zdvihu zipu a zapojení těsnění, zabezpečení popruhu a rukojeti, polohy a přilnavosti tisku, barevného rozdílu oproti schválenému standardu a celkového vzhledu při osvětlení lavice – navíc ke 100% testu retence vzduchu.

Na hodnocení a na to, co si nebudeme nárokovat

Tato konstrukce – plně svařovaná skořepina, vzduchotěsný zip, ventil – je ověřena při úplném testu ponořením do vody po dobu dvou nebo více hodin, v souladu s IPX7. Řekneme to zde, protože to konstrukce podporuje.

Stejně specifičtí jsme i v druhém směru. Naše vlastnícestovní vakuový kompresní vakje plně svařované tělo z TPU s utěsněným zipem a jednosměrným ventilem a má hodnocení IPX6 – nikoli IPX7 – protože je vyrobeno tak, aby přežilo déšť, vlhkost a rozlití uvnitř zavazadla, nikoli aby bylo ponořeno. Totéž platí o našemkompresní vak s integrovanou elektrickou pumpoua naševerze s ruční pumpou: oba udrží vakuum přes noc, oba jsou odolné proti stříkající vodě, prachu a vlhkosti a ani jeden z nich nemá nárok na ponoření, protože pouzdro čerpadla a šroubovací uzávěr představují jiný problém těsnění než svařovaný panel. Rolovací tašky, denní batohy s voděodolnými spíše než vzduchotěsnými zipy a rámové tašky mají ze stejného důvodu protokol silného deště a vodního paprsku. Hodnocení sleduje nejslabší prvek v řetězci uzavření, nikoli nejsilnější prvek marketingové kopie.

Stejný test, na našem vlastním kompresním rozsahu

Výše popsaná čtyřiadvacetihodinová kontrola není něco, co si vyhrazujeme pro zákaznické programy. Je to výrobní standard na naší vlastní kompresní lince, kde retence vakua představuje celkovou hodnotu produktu spíše než vedlejší výhodu.

Theverze s ruční pumpouje nejjasnější případ: ventil se šroubovým těsněním, pístové čerpadlo, až zhruba 70% snížení objemu u loftovaného zboží a vůbec žádná elektronika – což také znamená, že se odesílá jako běžný letecký náklad bez dokumentace k baterii. Theverze s integrovaným čerpadlempřivaří pouzdro čerpadla ABS přímo do panelu karoserie a spustí patnáctisekundový cyklus z dobíjecí baterie USB-C, který ke kontrolní sadě přidá test těsnění pouzdra čerpadla a test cyklu nabíjení baterie. Thecestovní verze pouze s ventilempumpu úplně upustí a stlačí tlakem ruky, ve třech velikostech od víkendových základních vrstev až po péřovou bundu nebo spací pytel.

Všechny tři jsou vysokofrekvenčně svařeny se zataveným zipem po celé délce a všechny tři projdou rozbalením, vakuovou extrakcí, čtyřiadvacetihodinovým statickým odpočinkem a určením úniku vzduchu, než je nádoba utěsněna – test, který odděluje fungující kompresní vak od novinky.

Pro kupující vyvíjející vzduchotěsné nebo kompresní produkty

Vzduchotěsné konstrukce se liší od běžných vodotěsných vaků. Potřebují specializované nástroje pro každý díl, ventilový nebo uzavírací systém vybraný před uzamčením vzoru, delší cyklus prvního vzorku a 100% namísto testování těsnosti vzorku – a stojí za to pouze tam, kde produkt skutečně používá vzduchové těsnění, pro kompresi, pro vztlak nebo pro hodnocení ponoření.

Sealock vyrábí vodotěsné vybavení již více než 20 let, přičemž vysokofrekvenční svařování a vlastní šití běží vedle sebe v Dongguanu a v našem závodě v Ho Či Minově Městě, takže kupující si mohou vybrat původ, který vyhovuje jejich tarifní pozici, aniž by museli znovu vyjednávat specifikace. Standardní podmínky jsou FOB Guangdong, 7–15 dní pro odběr vzorků, 30–45 dní pro hromadnou výrobu a MOQ od 300 kusů u většiny modelů – 500 u třívelikostního kompresního vaku pouze s ventilem – s kontrolními body IQC, IPQC a OQC jako standard a na vyžádání je k dispozici kontrola SGS nebo QIMA.

Vyvíjíme z náčrtu, vzorku konkurence nebo cílové specifikace jako rutinní práci a řekneme vám, kdy požadované hodnocení nebude takové, jaké může váš uzávěr nést. Pro výkresy, vzorky nebo cenovou nabídku nás kontaktujte nainfo@sealock.com.hk.
