Proces výroby vodotěsného batohu IPX8

Sealock je výrobce vodotěsných batohů IPX8 a dodavatel OEM. Dosažení IPX8 na pouzdru na telefon je problém s přesností na malém uzavřeném objemu. Dosažení na 65litrovém nosném batohu je úplně jiná disciplína: metry švu místo centimetrů, široký otvor, který musí těsnit rovnoměrně po celé své šířce, tělo, které se pod zátěží prohýbá, když je ponořeno, a dostatek zachyceného vzduchu na to, aby na uzávěr zevnitř vyvíjel skutečný tlak. Tato příručka popisuje, jak se ve skutečnosti vyrábí balení IPX8, a technická čísla za uzávěrem, který to umožňuje.

Proč Scale mění problém

IPX8 znamená nepřetržité ponoření na více než jeden metr, do hloubky a trvání, které výrobce deklaruje. Splnění toho, že na velkém balení s měkkými stranami představuje čtyři faktory, kterým malý uzavřený sáček nikdy nečelí:

• Délka švu.65L balení nese mnohonásobek svařovaného švu sáčku. Každý další metr je další příležitostí pro okrajový svar, takže s rostoucím objemem záleží více na konzistenci procesu, nikoli méně.
• Objem vnitřního vzduchu.Utěsněné 65L balení zachycuje velký objem vzduchu. Ponořený vzduch je stlačen a tlačí ven proti uzávěru a švům - balení je pod tlakem z obou směrů najednou.
• Ohýbání pod zatížením.Naložený batoh se při přenášení, upuštění a přitlačení k trupu nebo skále deformuje. Váček nehybně sedí; smečka neustále pracuje ve švech.
• Nosné prostupy.Postroj, bederní pás a kotvy pro vytahovací rukojeť nesou váhu na těle, které musí zůstat utěsněné. Pouzdro má jeden spojovací bod; balení má osm nebo více.

Proč se tam samotný Roll-Top nedostane

Roll-top je vynikajícím uzávěrem a správnou volbou pro většinu voděodolných obalů. Co to není, je tlakové těsnění. Vytváří labyrintovou dráhu, která překonává déšť, spršku a krátké ponoření, ale její těsnící síla pochází z rukou uživatele a spony – nejde o kontrolované, navržené stlačení. Pro deklarované krytí IPX8 musí platit uzávěr aměřitelná, opakovatelná upínací síla na poddajné těsnění.

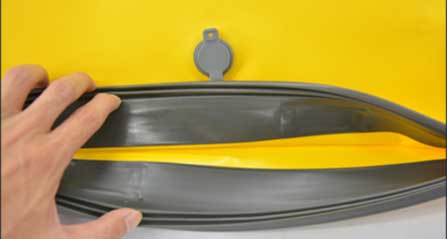

Naše konstrukce balení IPX8 to umožňuje se třemi prvky, které spolupracují: atěsnící pás z přírodního kaučukupodél otvoru, askládací chlopeňkterá se na něj uzavírá a acentrální kompresní popruhkterý upne sestavu dolů. Guma poskytuje elasticitu; chlopeň poskytuje geometrii; popruh dodává sílu.

Inženýrství těsnění za tím

Kompresní těsnění žijí nebo umírají na počtu, o kterém se při výrobě sáčků jen zřídka diskutuje, a je užší, než většina lidí předpokládá.

• Kompresní páska.Pryžové těsnění musí být stlačeno o procento své původní tloušťky, aby těsnilo. Theideální je kolem 40 %, praktické maximum je 50 % a minimum je zhruba 10–15 %. Podtlakujte jej a není tam žádné těsnění;přetlakujte jej nad 50 % a guma se nemusí vůbec odrazit— ponechání trvalé mezery v místě, kde bývalo těsnění. Navrhnout uzávěr znamená navrhnout pro tento pásek, ne jednoduše sevřít co nejpevněji.
• Kompresní sada.Schopnost pryže tlačit zpět se měří nastavením stlačení, testovánoASTM D395. Směs se špatnou kompresí se chová dobře první den a postupně přestává těsnit. Toto je specifikace materiálu, nikoli konstrukční předpoklad.
• Relaxace.Vratná síla stlačeného těsnění klesá měřitelně brzy po instalaci – během hodiny může být přibližně tři čtvrtiny původní hodnoty. Úplné selhání je nepravděpodobné, ale únik je možný, pokud konstrukce nemá žádnou rezervu. Upínací systém je tedy specifikován s prostorem pro hlavu spíše než s teoretickým minimem.

Nejtěžší část: Rovnoměrné upnutí přes široký otvor

Zde se velké balení nejvíce liší od malého uzavřeného produktu. Centrální kompresní popruh působí svou největší silou uprostřed otvoru a postupně menší směrem ke koncům. Inženýrství těsnění má název pro výsledný problém – koncentrace síly v upínacím bodě s podtlakem mimo něj – a platí klasické odpovědi:

• Komprese se zastavíkteré zabraňují rozdrcení těsnění za hranici odskoku tam, kde pás táhne nejsilněji.
• Vyztužená klapka, takže uzavírací síla se šíří podél otvoru spíše než rozptyluje několik centimetrů na každou stranu popruhu.
• Profil těsnění a tvrdost zvolené pro křivku sílyuzavření skutečně přináší, ne pro jednotný ideál.
• Přeložte geometrii na koncích, protože překlápěcí chlopeň se musí na každém konci otvoru otočit za roh – stejný problém se shlukováním rohů, který ovlivňuje jakýkoli široký přeložený uzávěr.

Nerovnoměrné sevření je klasickým způsobem selhání tohoto typu uzávěru: těsnění, které drží uprostřed a na jednom konci mezery, projde náhodným namočením a prosakuje pod trvalým tlakem. Ověření rovnoměrnosti po celé šířce, nejen u popruhu, je požadovaným kontrolním krokem.

Shell: Více švů, méně tolerance

• Materiál.TPU laminované na nylonu 420D je tou správnou skořepinou pro tuto třídu — nylonová základna je odolná proti roztržení a oděru, TPU poskytuje odolnost proti hydrolýze, UV stabilitu, ohebnost za studena a svařitelnost. TPU také toleruje neustálé prohýbání naloženého balení mnohem lépe než pevný povlak.
• Svařování při 27,12 MHzbez otvorů pro jehly kdekoli v bariéře. U velkého balení je stabilita parametrů svařování v průběhu celé výrobní série jediným největším určujícím faktorem, zda si šarže udrží své hodnocení.
• Zesílená oděruvzdorná základna.Základní panel je tažen a položen více než jakýkoli jiný povrch a u produktu IPX8 je opotřebená základna selháním těsnění, nejen kosmetickým poškozením.
• Zatížte kotvy šité před svařováním.Postroj, bederní pás a kotvy držadla jsou přišity k plochým panelům nejprve vysokým napětím, takže perforace skončí pod svařenou kůží a zatížení se rozloží po sešívané stopě. Pouze svařované kotvy se při trvalém střihu odlupují.

Výrobní sekvence

1. Stáhnutí a řezání materiálu— panely střižené na těsnou toleranci, protože svařovaný šev nemá žádnou toleranci k absorbování úletu.
2. Šití podsestavy— postroj, bederní pás, zádový panel, postranní kapsy a kotvicí lanka sestavené jako moduly.
3. Bodové šití na ploché panely— kotvy aplikované při vysokém napětí před uzavřením pláště.
4. Nastavení zápustky a HF svařování— skořápka srostlá do souvislé zatavené kůže zakrývající sešívané stopy.
5. Lepení těsnění— těsnicí pás z přírodního kaučuku nalepený po celé délce otvoru. Jakákoli odchylka se zde později stane nerovnoměrným kompresním pásem.
6. Sestava klapky a kompresního popruhu— geometrie chlopně nastavená tak, aby se skládala přímo na těsnění, popruh a upevnění hardwaru.
7. Ověření uzavření— komprese kontrolovaná po celé šířce, nejen na popruhu.
8. Stanovení netěsnosti a balení.

Základ produktu

Tyto svařované balíčky jsou stejnými výchozími body pro objednávku OEM – žádná není zařazena nad jinou; konstrukce IPX8 sedí vedle ověřených skládacích konstrukcí IPX7 a vzduchotěsných konstrukcí na zip:

Obraz	Model a specifikace	Systém těsnění a hodnocení	MOQ
	SL-J033 Voděodolný expediční balíček— 45 l / 55 l / 65 l (34 × 23 × 58 / 68 / 78 cm); 1 916 / 1 968 / 2 043 g; TPU laminované na nylonu 420D; odolná proti oděru zesílená základna; vnitřní síťovaná kapsa; boční kapsa, postranní šňůrky, nášivka se suchým zipem, reflexní lemování; polstrované ramenní popruhy, hrudní popruh, polstrovaný bederní pás, tažná rukojeť; žlutá / černá.	IPX8— těsnicí pásek z přírodního kaučuku + překlápěcí chlopeň + středový kompresní pásek	300–500
	Vodotěsný batoh SL-E103 se vzduchotěsným zipem— 45L (30×22×73 cm); TPU voděodolný povlak; vnitřní počítačová vrstva; vzorek 15 dní.	Vzduchotěsný zip — ověřené IPX7, široký rychlý přístup	500
	SL-E090 Vzduchotěsný suchý batoh— 60L (36×25×80 cm); TPU; černá, žlutá, červená; pro přepravu se složí; plave.	Roll-top — velký objem zachyceného vzduchu, vztlak díky konstrukci	300–500
	Suchý batoh SL-E039 TPU— 25 l; 420D nylon potažený TPU; dva nastavitelné ramenní popruhy a knoflík v pase; vzorek 3–5 dní.	Roll-top — ověřené IPX7 na svařovaném TPU plášti	300–500
	Suchý batoh na kajak SL-E977— 28L; 500D PVC 0,5 mm; půlkruhový plášť; okno telefonu; multifunkční zámek; boční nafukovací/vypouštěcí ventil; EVA zadní panel.	Roll-top s ventilem — řízené řízení vzduchu na utěsněném těle	300–500

Těsnící systém, specifikace těsnění, kapacita, materiál pláště, konfigurace postroje, hardware a značka jsou specifikovatelné na objednávku, nebo lze balíček vyvinout z náčrtu. Všimněte si, že SL-J033 provozuje tři kapacity na jedné těsnicí platformě, takže program IPX8 může pokrýt 45–65 l bez tří samostatných vývojů uzávěrů.

Kontrola kvality pro balení IPX8

Kvalita je rozdělena do tří úrovní.IQCpokrývá příchozí tkaninu laminovanou TPU pro tloušťku povlaku, přilnavost a svařitelnost, plustěsnění pro tvrdoměr a kompresní sadua popruhy, pěna, přezky a hardware proti podepsanému standardu.IPQCpokrývá toleranci řezání, integritu svaru a šířku svaru, správnost spojení těsnění podél otvoru, sestavu chlopní a popruhu, šití zátěžových kotev aověření komprese přes celou šířku uzávěru— se zkouškami odlupování na vzorových svarech na začátku každého cyklu.OQCzahrnuje odběr vzorků ISO 2859 AQL, testování ponořením do deklarované hloubky a doby trvání a srovnání zlatého vzorku, přičemž je k dispozici certifikace SGS nebo QIMA – a pro tvrzení IPX8 by kupující měli očekávat zkušební zprávu uvádějící hloubku, nikoli pouze hodnocení.

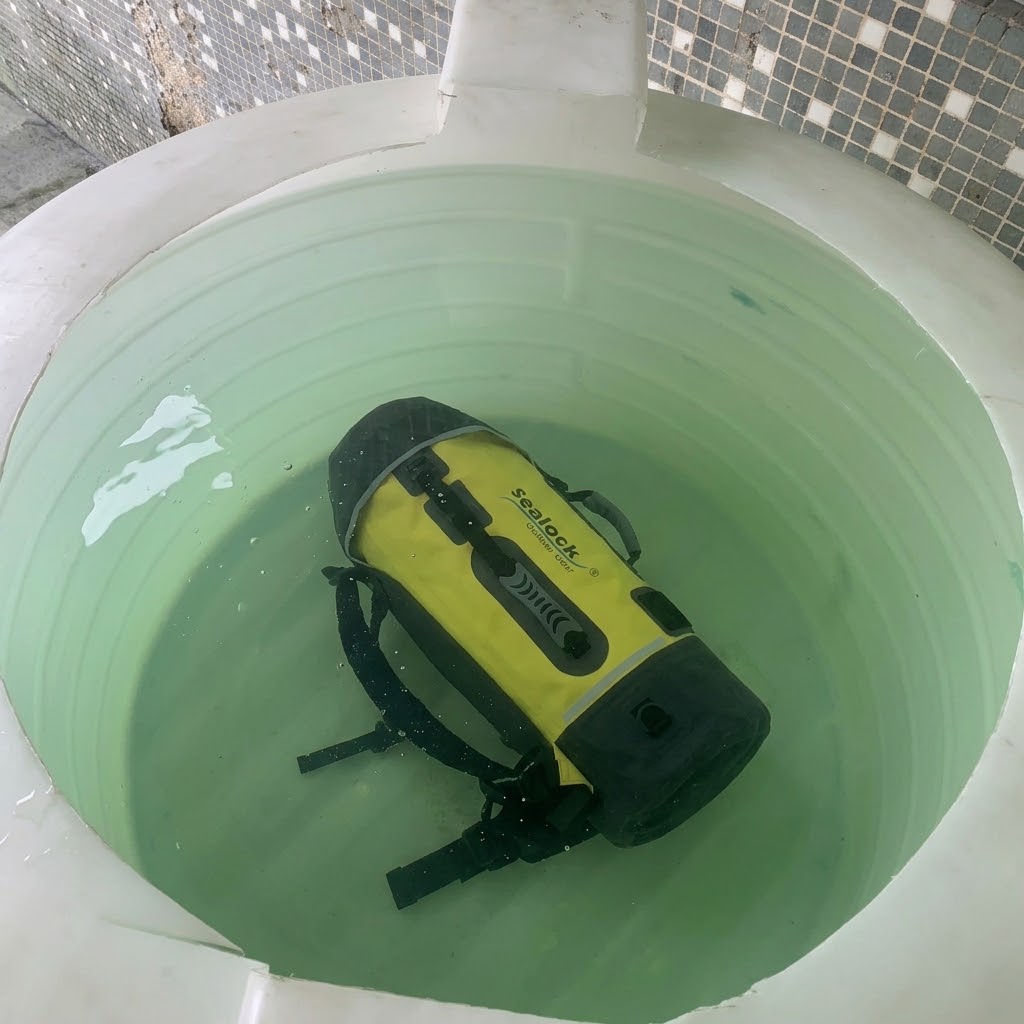

Sealock také přísně provádí kompletní postup zákaznické kontroly hotového zboží:vybalení z krabice, vakuová extrakce, 24hodinový statický odpočinek a stanovení úniku vzduchu. Na velkém balení na tom záleží více než kdekoli jinde v řadě: pomalý únik, který může velký utěsněný objem zamaskovat během krátkého ponoření, stále měřitelně vypouští vakuum za celý den. V laboratoři se navíc provádí pevnost spoje svaru a odlupování, komprese těsnění, testování uzavíracích cyklů, pevnost švu se zátěžovým testem více než 1500 cyklů a trhavé zatížení postrojů a kotev bederních pásů, otěr, trhání, tah, solná mlha, UV, stálobarevnost a barevné rozdíly.

FAQ: Výroba batohu IPX8

Otázka: Proč nemůže mít roll-top pack hodnocení IPX8?
Odpověď: Protože těsnící síla rolety pochází z toho, jak ji uživatel složí a zaklapne, nikoli z umělé komprese. Je vynikající proti dešti, stříkající vodě a krátkému ponoření – proto jsou naše rolovací balení hodnoceny podle ověřeného IPX7 – ale deklarované IPX8 vyžaduje těsnění stlačené kontrolovanou, opakovatelnou upínací silou.

Otázka: Jak moc by mělo být stlačeno těsnění?
Odpověď: Do poměrně úzkého pásma: ideální je přibližně 40 % původní tloušťky, 50 % je praktické maximum a pod přibližně 10–15 % neexistuje žádné spolehlivé těsnění. Stlačení přes 50 % riskuje, že guma neodskočí, což vytvoří trvalou mezeru.

Otázka: Jak víte, že těsnění bude těsnit i za dva roky?
Odpověď: Zadáním kompresní sady – testováno podle ASTM D395 – místo jejího předpokládaného. Směs se špatným nastavením komprese těsní první den a postupně se zastaví. Těsnění je zkontrolováno na tvrdost a nastavení komprese při vstupní kontrole.

Otázka: Co je nejtěžší na balení IPX8 správně?
A: Rovnoměrné upnutí přes široký otvor. Centrální kompresní pásek soustřeďuje sílu uprostřed a dodává méně na koncích, takže uzávěr potřebuje vyztuženou chlopeň, kompresní zarážky a profil těsnění přizpůsobený skutečné silové křivce – poté je komprese ověřena v celé šířce během kontroly.

Otázka: Plave balení IPX8?
Odpověď: Utěsněný obal zachycuje vzduch a plave, což je užitečné – ale tentýž zachycený vzduch tlačí ven na uzávěr, když je ponořen, takže plášť a těsnění musí být vytvořeny pro tlak z obou směrů.

Otázka: Co bychom měli požadovat, abychom doložili tvrzení IPX8?
Odpověď: Deklarovaná hloubka a trvání a zpráva o zkoušce hotového výrobku. IPX8 bez uvedené hloubky nelze ověřit a jedná se o nejčastější přetížení u vodotěsného vybavení.
