Průvodce výrobou voděodolného batohu Roll Top

Sealock je výrobce vodotěsných batohů a dodavatel OEM. Na suchém pytli je rolák nejjednodušším uzávěrem outdoorového vybavení – kulaté ústí trubky složené a připnuté. Na batohu je to jeden z nejnáročnějších komponentů na stavbu, protože otvor je široký a tvarovaný, musí se čistě zavírat proti popruhu a rámu a jeho rohy jsou místem, kde začíná téměř každá porucha roll-topu. Tato příručka popisuje, jak se límec skutečně vyrábí, rozhodnutí týkající se hardwaru za ním a podrobnosti o specifikacích, které oddělují rolovací vršek, který těsní, od toho, který se pouze skládá.

Proč Roll-Top vítězí na batohu

Mechanismus stojí za to přesně uvést, protože vysvětluje pravidla návrhu, která následují. Přeložením látky přes sebe vznikne alabyrintové těsnění: voda nemá přímou cestu dovnitř, takže otvor odolává dešti bez závislosti na zipu. Na tom záleží, protože i voděodolné zipy nakonec pod tlakem propustí vodu na zuby a skutečně utěsněný zip je drahý hardware s požadavky na údržbu. Roll-top poskytuje utěsněný otvor svůbec žádná mechanická část v těsnicí dráze— levnější, jednodušší a hůře rozbitné.

Kompromisem je ten, který musí každá rolovací slipa navrhnout: pečeť existuje pouze tehdy, pokud ji uživatel může skutečně složit. Což staví límec do středu stavby.

Límec: Vyrobený komponent, nikoli délka látky

Sekce role je účelová sestava se třemi úkoly: dát ohybu definovanou linii, držet okraj rovně, aby se vrstvy rovnoměrně stlačily, a ukotvit retenční materiál. Jeho specifikace se snižuje na čtyři čísla.

• Výška límce.Materiál dostupný nad hlavním tělem určuje, kolik záhybů může uživatel dosáhnout při plném zatížení. Tři záhyby jsou praktické minimum pro spolehlivé utěsnění; čtyři pro stojatou vodu. Pokud je límec krátký, naložené balení zvládne pouze jeden nebo dva záhyby – a zákazník hlásí únik, což je ve skutečnosti konstrukční nedostatek.
• Výztužná tyč.Plastový nebo kompozitní proužek podél horního okraje, který udržuje ústa plochá a pravoúhlá, takže se obě strany čistě setkávají a záhyby se naskládají rovnoměrně. Na svařované konstrukci je výztuha zachycena mezi svarovými liniemi spíše než všitá do lemu, který udržuje bariéru spojitou.
• Sklopné vedení.Vyztužený lem dělá víc než jen přidávání struktury – vede uživatele, aby se složil na správné místo, takže uzávěr skončí správně umístěn bez pokynů. Konzistence skládání je to, co dělá těsnění opakovatelné pro tisíce uživatelů.
• Správa šířky.Ústa batohu je mnohem širší než trubice suchého pytle. Čím širší je otvor, tím těžší je udržet ohyb i po jeho délce, a proto jsou tuhost límce a umístění hardwaru spíše proporcionální než pevná rozhodnutí.

Retenční hardware: dvě možnosti, které fungují, dvě ne

Co funguje

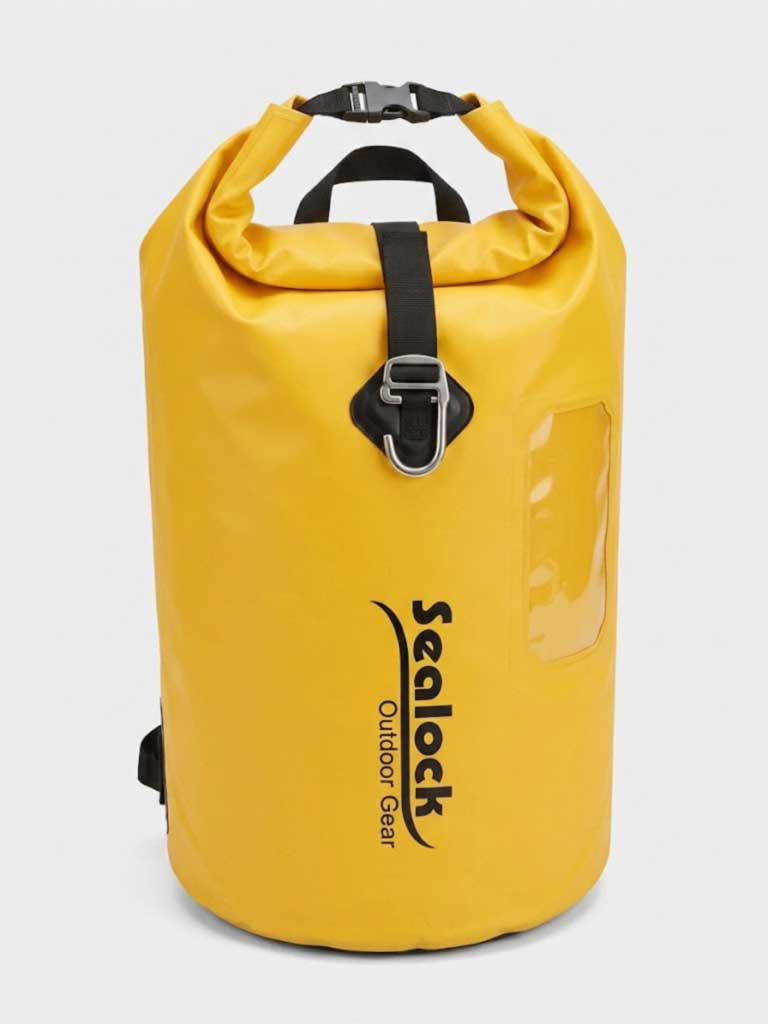

• Boční přezky— standardní, bezpečné, známé a levné. Dvě přezky přes široká ústa stahují límec na obou koncích dolů; jediná středová přezka je rychlejší, ale umožňuje zvednutí konců.
• G-hák— kovový háček, který zachycuje smyčku popruhu. Rychle se zapíná, dodává uzávěru tuhost a přináší vysokou vnímanou hodnotu. Stojí za to znát komerční aritmetiku: G-hák stojí zhrubao dva dolary více než standardní spona s bočním uvolněním a obvykle podporuje mnohonásobné zvýšení maloobchodní ceny. Na prémiovém balíčku pro dojíždění je to jeden z nejlevnějších dostupných upgradů určování polohy.

Co ne

• Magnety jako retenční.Magnety jsou vynikající pro zarovnání obojku a nepoužitelné při jeho držení. Když uživatel nacpe balení, vnitřní tlak uvolní magnetický uzávěr. Magnety mohou napomáhat vyrovnání, ale role musí být fyzicky omezena háčkem nebo přezkou.
• Suchý zip přes líc límce.Zdá se to jako samozřejmý způsob, jak přidat sekundární těsnění, a vytváří to konkrétní stížnost zákazníka: pokud je zarovnání byť jen trochu mimo, strana s háčkem sedí odhalená a odírá, čeho se dotkne – merino svetr, šála, bunda.Vyztužený lem límce je lepší řešení než líc na suchý zip.Tam, kde je skutečně požadováno zadní těsnění, je bezpečnější provedení úzký proužek uvnitř záhybu, umístěný tak, aby nikdy neseděl odhalený.

The Corners: Where Roll-Tops vlastně unikají

Toto je část výroby roll-top, kterou většina průvodců nikdy nezmiňuje. Když se široký límec složí, střed se úhledně stlačí avnější konce ne— sklad se musí otočit do rohu v místě, kde se setkává s bočním švem, a materiál se tam shlukuje. Recenzenti prémiových balíčků s roletami přesně toto poznamenávají: uzávěry, které upřednostňují rychlý přístup, mohou ponechat krajní konce otvoru méně pevně uzavřené než střed.

Výroba odpovídá:

• Hardware na obou koncích, ne jen střed, takže záhyb je stažen dolů, kde se chce zvednout.
• Rohová geometrie určená pro skládání— mírný poloměr, kde se límec setkává s bočním švem, spíše než ostrý roh, který nutí materiál se shlukovat.
• Přivařte výztuž na spoji límce s karoserií, protože tento roh se opakovaně prohýbá při každém otevření balení.
• Šířka límce se zužujeu některých vzorů, takže konce nesou méně materiálu na skládání.

Materiál: Zóna role představuje problém s únavou ohybem

Rolovací límec se složí třikrát až pětkrát při každém uzavření balení – tisíce cyklů ročně, všechny soustředěné na stejných pár centimetrů. To dělá z rolovací zóny nejvíce únavově zatěžovaný materiál na celém produktu.

Upřímný návod:PVC při opakovaném skládání a vystavení UV záření ztuhne a může prasknout podél ohybových linií během několika let každodenního válcování.Nylon potažený TPU se chová spíše jako elastický než tuhý plast a vydrží mnohem více cyklů skládání bez praskání a zůstává pružný v chladném počasí, kdy se PVC obtížně skládá. Tak:

• Balíčky pro každodenní použití, dojíždění a studené klima— Nylon potažený TPU v zóně rolování a ideálně v celém rozsahu.
• Zábaly do oděru— divoká voda, vozové parky k pronájmu, náklad — 500D PVC zůstává tím správným pláštěm, s vědomím, že oblast naklánění je bodem opotřebení a může být zesílena.
• Hybridní— TPU límec na těle z PVC je legitimní způsob, jak získat životnost tam, kde je potřeba, a odolnost proti oděru tam, kde se počítá.

Integrace obojku se zbytkem batohu

Na batohu rolák neexistuje izolovaně a tři interakce vyžadují spíše navrhování než objevování:

• Rám omezuje rolování.Příliš vysoko vyčnívající rám nebo výztuha brání čistému složení límce. Výška rámu a výška límce jsou jedno rozhodnutí, ne dvě.
• Postroj překáží.Kotvy ramenního popruhu poblíž horního okraje mohou bránit přeložení; Umístění kotvy musí být nastaveno s ohledem na uzavřenou polohu.
• Kapacita se při utěsnění mění.Složení spotřebuje zhruba 15–20 cm vertikální látky, asi 4–6 l využitelného objemu oproti rozvinuté postavě. Specifikujte kapacitu se započtenou ztrátou a řekněte zákazníkům, aby naplnili přibližně do tří čtvrtin – nacpané balení nelze složit, což je skutečná příčina většiny hlášených úniků z role.

Výrobní sekvence pro Roll-Top límec

1. Řezání panelů— výška límce řezaná podle specifikace, s rádiusy rohů tvarovanými pro skládání.
2. Hardware popruh šitý na ploché panely— spony nebo G-hákové kotvy aplikované při vysokém napětí, zatímco je materiál plochý, před jakýmkoli svařováním.
3. Vložení a zachycení výztuhy— horní hrana vytvořená kolem výztuhy a uzavřená svarovými liniemi, které ji drží na místě.
4. Svařování límcem na tělo— spoj svařený a vyztužený se zvláštní pozorností v rozích.
5. Kontrola vyrovnání uzávěru— potvrdilo se, že se obě tváře setkávají přímo; několik milimetrů nesouososti znamená, že se záhyby nikdy nestlačí rovnoměrně.
6. Funkční test— límec složený podle specifikace při provozním zatížení a poté testován na těsnost.

Základ produktu

Tyto svařované balíčky jsou stejnými výchozími body pro program roll-top – žádný není řazen nad jiný; každý ukazuje jinou konfiguraci límce a uzávěru:

Obraz	Model a specifikace	Konfigurace uzavření	MOQ
	SL-E801 Roll-Top cyklistický batoh— 30L (29×19×70 cm); 500D PVC plachta; nosný systém z pryskyřice; vnitřní kapsa na telefon; sedm barev.	Vysoký rolovací profil — hluboký límec s prostorem pro čtyři záhyby při zatížení	300–500
	Suchý batoh SL-E039 TPU— 25 l; 420D nylon potažený TPU; dva nastavitelné ramenní popruhy a knoflík v pase; vzorek 3–5 dní; ověřeno IPX7.	Rolovací zóna z TPU – volba materiálu pro každodenní použití s ​​vysokým cyklem skládání	300–500
	SL-E208 Vodotěsný kempingový batoh— 30L, také sestavení 45L (D29׊19×V55 cm); 300D TPU; sítotisk nebo reliéfní logo.	Lehký límec z TPU — dvě kapacity na jednom uzávěru	300
	Suchý batoh SL-E102— 15L / 20L / 30L s publikovanými rozměry na velikost; 500D PVC síťovina; vlastní barvy a velikosti.	Úzké hrdlo ve stylu trubky — nejjednodušší geometrie pro rovnoměrné skládání	300
	SL-E090 Vzduchotěsný suchý batoh— 60L (36×25×80 cm); TPU; černá, žlutá, červená; pro přepravu se složí; plave.	Velkoobjemový roll-top – široké hrdlo vyžadující end-to-end hardware	300–500
	SL-E011 Vodotěsný turistický batoh— 20–40 l; TPUneboPVC; pět barev; vnitřní kapsa na telefon; fyziologická křivka zpět.	Jeden vzor v obou materiálech — TPU pro životnost při skládání, PVC pro otěr	300–500
	SL-J033 Voděodolný expediční balíček— 45/55/65L; TPU na nylonu 420D;IPX8; polstrovaný postroj, hrudní popruh, polstrovaný bederní pás.	Alternativa k roll-topu — pryžový těsnící pásek, překlápěcí chlopeň a centrální kompresní pásek	300–500

Výška límce, specifikace výztuhy, upevňovací prvky, geometrie rohů, materiál v zóně role, kapacita a značka – to vše lze specifikovat na zakázku, nebo lze sadu vyvinout z náčrtu.

Kontrola kvality při uzavření

Kvalita je rozdělena do tří úrovní –IQC(vstupní skořepinová tkanina zkontrolovaná na tloušťku povlaku, přilnavost a svařitelnost, plus výztuha, popruhy, přezky a G-háky oproti podepsanému standardu, s barevným rozdílem a stálostí),IPQC(výška límce a tolerance řezu, zachycení výztuhy, zarovnání uzávěru, sešívání hardwarové kotvy a integrita svaru na spoji límce s tělem a v rozích, s odlupovacími zkouškami na vzorových svarech při každém začátku běhu) aOQC(Odběr vzorků podle ISO 2859 AQL, skutečné dávkové testování ponořením do vody s obojkem složeným podle specifikace a porovnání vzorků zlata s dostupnými SGS nebo QIMA).

Sealock také přísně provádí kompletní postup zákaznické kontroly hotového zboží:vybalení z krabice, vakuová extrakce, 24hodinový statický odpočinek a stanovení úniku vzduchu. Laboratoř dodává, konkrétně pro rolovací produktytestování skládacího cyklu na límcia trhavé zatížení ukotvení spojovacího materiálu, kromě pevnosti spoje svaru a pevnosti v odlupování, pevnosti švu, zátěžového testu postroje více než 1500 cyklů, otěru, roztržení, tahu, solné mlhy, UV, stálobarevnosti a barevných rozdílů.

Často kladené otázky: Výroba rolovacích batohů

Otázka: Jakou výšku límce bychom měli specifikovat?
Odpověď: Vystačí na tři přeložení při pracovní zátěži a čtyři, pokud je balíček zaměřen na stojatou vodu. Výška límce je to, co určuje, zda uživatel může utěsnit naložené balení – krátký límec vytváří „netěsnosti“, které jsou ve skutečnosti konstrukčním nedostatkem.

Otázka: Můžeme použít magnety pro uzavření?
A: Pro zarovnání ano; pro zadržení, ne. Magnety nemají žádnou smysluplnou nosnou sílu a vnitřní tlak z plného balení je otevírá. Použijte přezku nebo G-hák k fyzickému omezení role, přičemž magnety pouze napomáhají zarovnání.

Otázka: Měli bychom přidat háček a smyčku přes límec pro sekundární těsnění?
Odpověď: Nedoporučovali bychom celoplošný suchý zip. Pokud je zarovnání mírně mimo, odkrytá strana s hákem odírá oblečení – stížnost, která se rychle objevuje na balíčcích pro dojíždění. Lepším řešením je vyztužený lem límce s jakýmkoliv zadním pruhem umístěným uvnitř ohybu, kde nemůže sedět odhalený.

Q: Přezky nebo G-hák?
A: Spony jsou spolehlivým standardem; dva, na obou koncích širokého ústí, pořádně uzavřete koutky. G-hák přidává tuhost a silný nárůst vnímané hodnoty za marginální náklady na hardware, což z něj dělá efektivní upgrade na prémiové a dojíždějící pozici.

Otázka: Jaký materiál pro rolovací zónu?
Odpověď: Nylon potažený TPU pro vše, co se denně skládá nebo používá za studena – snáší mnohem více cyklů skládání a zůstává poddajný. PVC je ta správná skořepina, kde dominuje otěr, ale ztuhne opakovaným skládáním a UV zářením a může v průběhu času praskat podél ohybových linií, takže pokud je prioritou životnost skládání, vyztužte nebo specifikujte límec TPU.

Otázka: Proč konce otvoru prosakují před středem?
Odpověď: Protože široký límec se rovnoměrně stlačuje uprostřed a shlukuje se v rozích, kde se záhyb setkává s bočním švem. Opravy jsou hardware na obou koncích, poloměr rohu vhodný pro skládání a vyztužení svarem na tomto spoji.

Promluvte si s továrnou

Chcete-li vyvinout nepromokavý batoh s rolovacím vrchem, kontaktujte společnost Sealock na adreseinfo@sealock.com.hknebo +86-769-82009361. Více než dvacet let vysokofrekvenčního svařování a průmyslového šití pod jednou střechou, konstrukce límců a uzávěrů, testování skládacích cyklů, duální čínsko-vietnamská výroba a úplný zákaznický kontrolní postup u každé zásilky.
