Šest lamp a jedna odpověď: Standardní kabinet pro hodnocení barev světelných zdrojů

Ze všech sporů, které vznikají mezi továrnou a značkou, nejvíce produkuje barva, a to z důvodu, který nemá nic společného s nedbalostí někoho. Dva lidé se mohou dívat na stejné dva černé panely, v dobré víře, pod různým světlem a dospět k opačným závěrům. Jeden z nich stojí pod teplými kancelářskými stropními svítidly. Druhý drží vzorek u okna za zataženého rána. Obojí je jisté. Oba popisují něco skutečného. Panely se skutečně shodují pod jedním osvětlovačem a skutečně se neshodují pod jiným, a tento fenomén – metamerismus – není názorem, náladou nebo problémem monitoru. Je to měřitelná vlastnost obou materiálů.

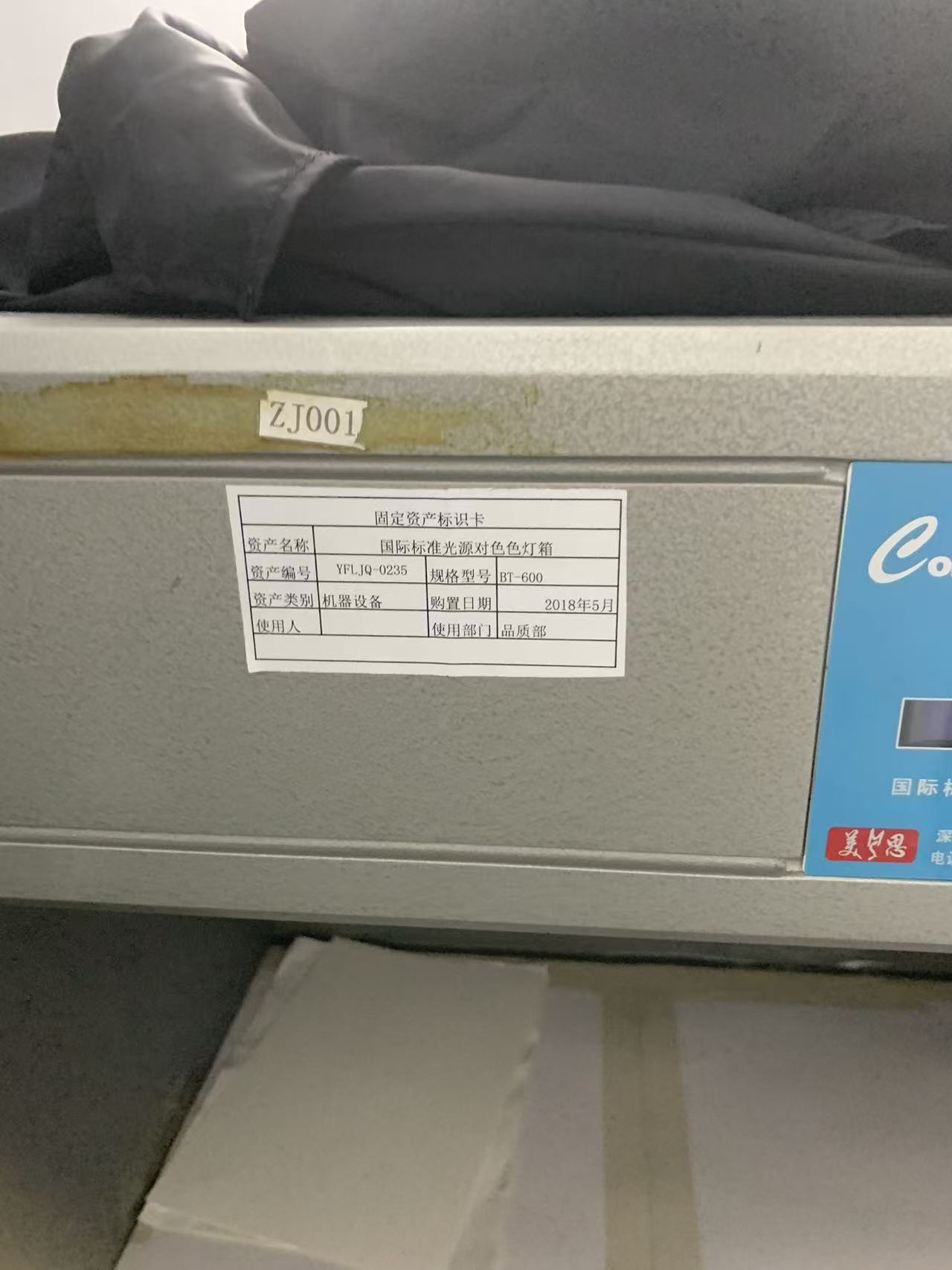

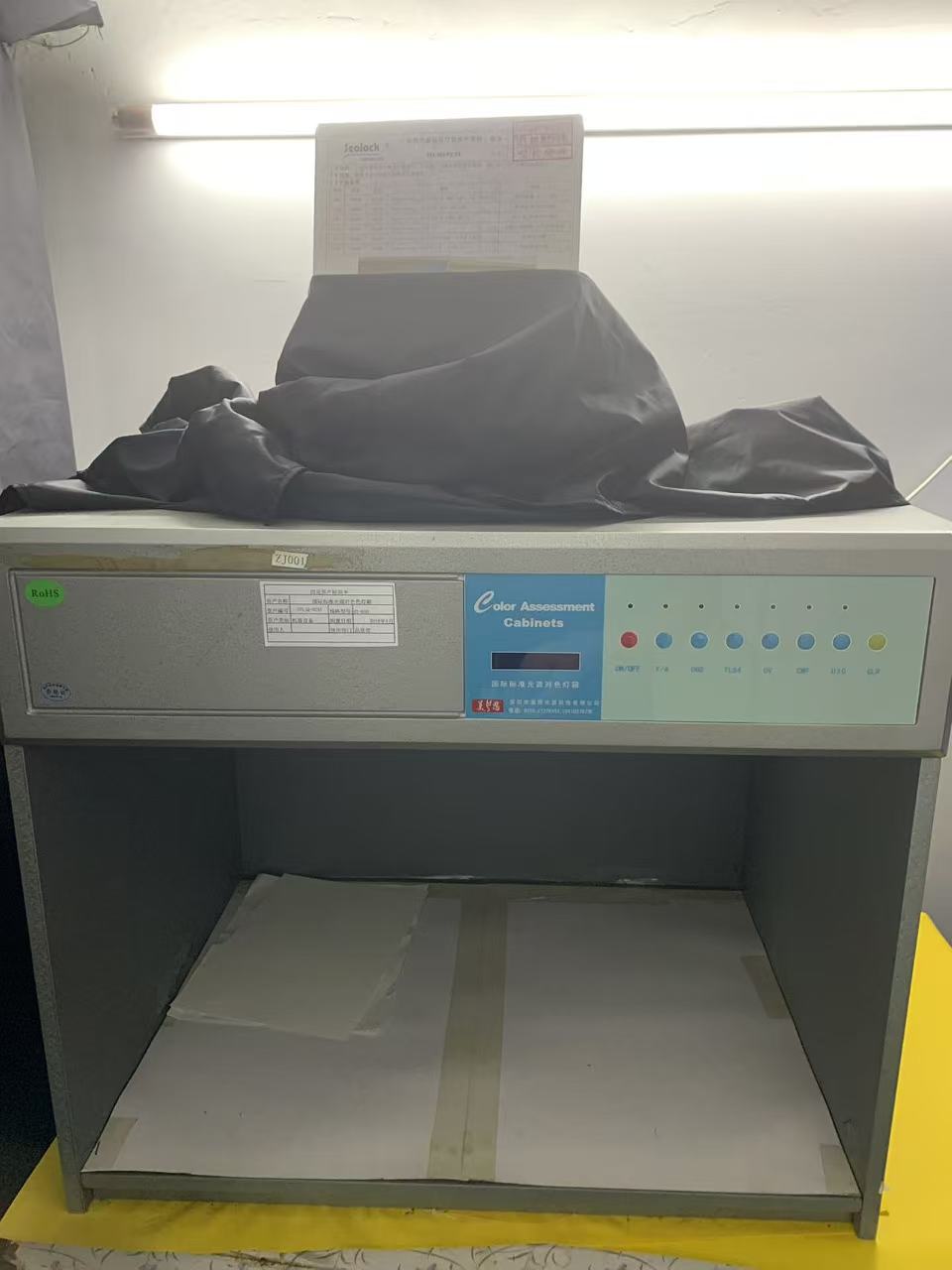

Nástroj, který tento argument řeší ještě předtím, než začne, je nejméně dramatický stroj v naší laboratoři: šedá ocelová krabice s neutrálním interiérem a šesti lampami ve střeše. Majetek YFLJQ-0235, model BT-600, číslo stroje ZJ001, v provozu v našem oddělení kvality od května 2018, provozován podle řízeného postupu YFL-WI-PZ-01, revize A/0, ze dne 28. prosince 2023. Nemá žádné pohyblivé části, počítadlo a zkušební cyklus. Jednoduše zaručuje, že když se dva lidé neshodnou na barvě, neshodnou se přinejmenším ve stejném světle.

Proč barva vůbec potřebuje stroj

Barva není vlastnost objektu. Je součinem tří věcí, které se násobí dohromady: spektrální distribuce výkonu světla dopadajícího na objekt, spektrální odrazivost samotného objektu a odezva oka pozorovatele. Změňte kteroukoli a vnímaná barva se změní. Dva materiály, jejichž křivky odrazivosti mají stejný celkový tvar, se budou vzájemně sledovat pod každým světelným zdrojem. Dva materiály, jejichž křivky se kříží – shodují se v celkové odražené energii pod jedním osvětlovacím tělesem, ale rozcházejí se ve spektrálních detailech – se pod tímto osvětlovacím tělesem shodují a pod jiným viditelně oddělují.

Toto není vzácné pouzdro na hranu při výrobě vodotěsných převodů. Blíží se to výchozímu stavu, protože jeden svařovaný pytel je sbírka materiálů, které byly obarveny úplně jinými procesy v úplně jiných továrnách. Panel karoserie je TPU nebo PVC fólie nebo povlak s pigmentem rozptýleným v polymeru. Popruh je roztokem nebo kusově barvený polyester. Páska zipu je barvená textilie a zuby zipu jsou lisované pryskyřicí nebo potaženým kovem. Spony jsou vstřikovány pomocí předsměsi. Podšívka je jiná vazba s jinou třídou barviva. Šest dodavatelů, šest chemických barviv, jedna „černá“, o které kupující očekává, že bude jedna černá.

Pigmentovaný film a barvený textil téměř nikdy nesdílejí křivku odrazivosti. Mohou být přivedeny k vizuálnímu souladu za denního světla a stále zobrazují pás běžící zeleně nebo hnědě proti panelu karoserie pod zářivkovým osvětlením obchodu. Pokud to nikdo nekontroloval, první, kdo to zjistí, je kupujícího obchodník, který tři týdny před uvedením na trh stojí v showroomu a drží vzorek výroby oproti schválenému vzorníku.

Šest světelných zdrojů a k čemu každý z nich slouží

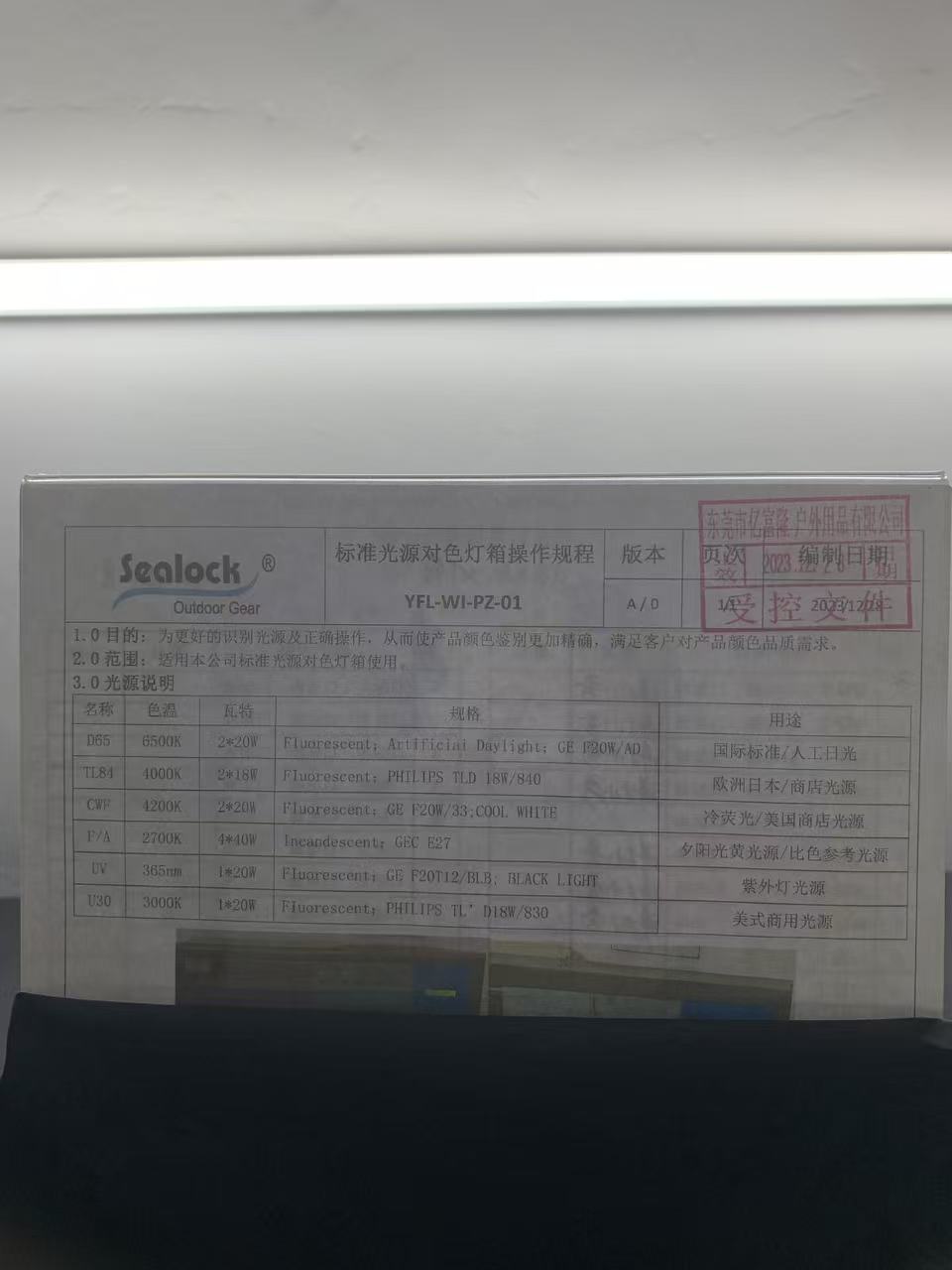

Náš SOP uvádí doplněk lamp a především to, co každá lampa představuje. Tato tabulka je součástí procedur, které operátoři skutečně denně používají.

D65 — 6500K, umělé denní světlo.Mezinárodní referenční osvětlení, které zastupuje průměrné denní světlo na severní obloze. Každé schválení barvy v našem systému začíná zde, a pokud zákazník nestanoví jinak, je to světlo, pod kterým je barva přijata nebo zamítnuta. Je to nejbližší věc, kterou má průmysl k neutrálnímu arbitrovi.

TL84 — 4000K, trifosforová fluorescenční.Osvětlení prodejen evropského a japonského maloobchodu. Pokud značka prodává prostřednictvím evropského nebo japonského fyzického maloobchodu, TL84 není volitelný: je to světlo, pod kterým bude výrobek posuzován v místě nákupu, což je místo, kde se ve skutečnosti rodí stížnosti na barvu.

CWF — 4200K, studená bílá zářivka.Americký maloobchodní ekvivalent. Párování, které se shoduje s D65 a selže pod CWF, je párování, které bude vypadat špatně na polici v americkém obchodě s velkými krabicemi, jakkoli dobře vypadá ve vzorkovně.

F/A — 2700K, žárovka.Teplé wolframové světlo, které zastupuje domácí a pohostinské osvětlení a pozdně odpolední slunce. Je to nejtvrdší test na cokoli z červenohnědé rodiny a na téměř neutrální, které se pod ní dramaticky posouvají.

U30 - 3000K.Teplé americké komerční osvětlení, běžné ve specializovaných maloobchodech a stále častěji v outdoorových a lifestylových obchodech, které upřednostňují teplejší prostředí než supermarket.

UV — 365nm, černé světlo.Vůbec nejde o světlo pozorující barvy. Tato lampa existuje k odhalení optických zjasňujících činidel a je to jeden z nejužitečnějších diagnostických nástrojů ve skříni. Bílé a světlé barvy se často zesvětlují fluorescenčními bělícími činidly, které přeměňují UV záření na viditelnou modrou, díky čemuž látka vypadá bělejší než bílá. Optické zjasňovače se slunečním zářením a praním degradují. Bílý panel, který skvěle svítí pod UV zářením, je bílý panel, který při provozu viditelně žloutne, zatímco nerozsvícený panel vedle něj zůstane na místě. UV lampa také odhaluje případ, kdy dvě bílé dokonale ladí v interiéru, protože obsahují různé dávky zjasňovače, které se pod jedním světlem vyrovnají – a venku se rozcházejí pod skutečným slunečním zářením bohatým na UV záření.

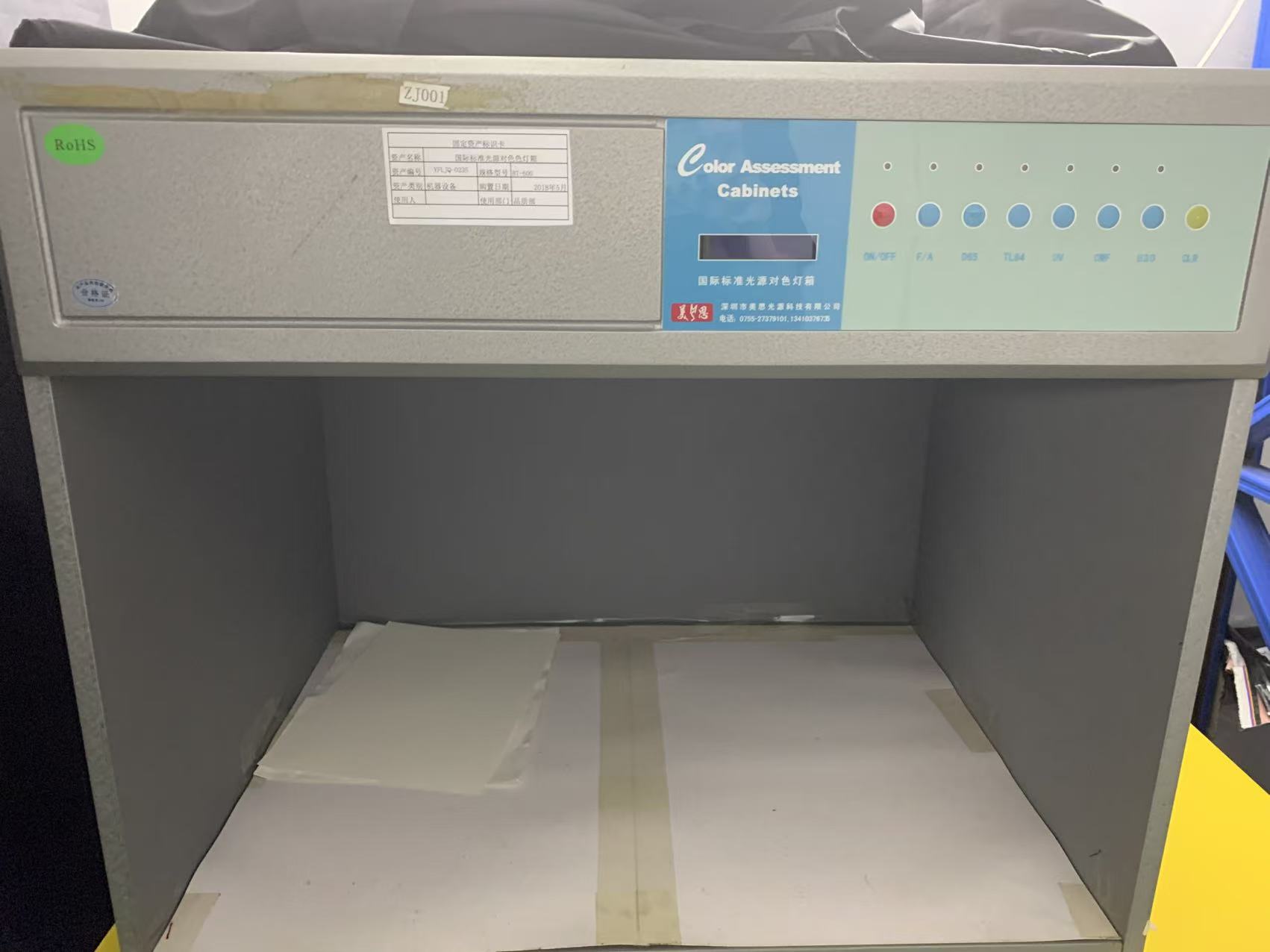

Panel je přepíná jednotlivě a na displeji se zobrazuje doba provozu lampy. Na tom displeji záleží víc, než jak vypadá. Zářivky driftují ve spektrálním výkonu dlouho předtím, než selžou, a stará trubice D65 tiše přestane být D65. Průmyslová praxe spočívá ve výměně lamp při nashromážděných hodinách spíše než při poruše – běžně kolem dvou tisíc hodin – což je důvod, proč je počítadlo hodin součástí přístroje spíše než příslušenstvím.

Jak to používáme

Účel uvedený v horní části našeho SOP je jasný: správně identifikovat světelné zdroje a správně provozovat skříň, aby bylo posouzení barvy produktu přesnější a odpovídalo požadavkům zákazníka na kvalitu barev. Pracovní metoda za touto větou je přímočará a nelítostná ke zkratkám.

Schválený standard – podepsaný laboratorní dip, schválený vzorek, zlatý vzorek nebo fyzický barevný čip dodaný zákazníkem – je umístěn vedle produkčního vzorku uvnitř skříně na neutrálně šedé podlaze, v zorném poli není žádný jiný barevný předmět. Oba jsou orientovány stejným způsobem, protože tkané a potažené materiály se odrážejí různě podél a napříč zrnem a vzorek otočený o devadesát stupňů může být označen jako jiný odstín. Pozorování je zhruba od 45 stupňů k osvětlenému povrchu, což je geometrie, ke které se sbíhají všechny standardy vizuálního hodnocení, protože odděluje lesk povrchu od barvy karoserie.

D65 je na prvním místě a dává primární verdikt. Operátor pak postupně přepíná mezi TL84, CWF, U30 a F/A a nesleduje, zda se dvojice stále dokonale shoduje pod každým, ale zda sesměrjakýchkoli změn rozdílu. Pár, který je pod každým osvětlovacím prostředkem trvale mírně světlý, má problém s odstínem, který lze vyřešit úpravou naplnění barviva nebo pigmentu. Pár, který se shoduje pod D65 a běží zeleně pod TL84 a červeným pod F/A, má problém s metamerií, který nelze opravit úpravou plnění – vyžaduje jiný systém barviv a lze jej mnohem lépe objevit v laboratorním ponoru než na nádobě s hotovým zbožím.

UV lampa je provozována na všechny bílé, světlé barvy a jakýkoli materiál, kde je podezření na obsah fluorescenčního zjasňovače. Výsledky jsou zaznamenávány podle zákaznické stupnice a tam, kde je požadována číselná hodnota, je vizuální hodnocení křížově zkontrolováno pomocí přístrojového měření rozdílu barev. Oba se doplňují: přístroj udává opakovatelné číslo, které přežije odeslání e-mailem, a skříňka udává úsudek, který lidská bytost skutečně udělá, když drží produkt.

Na problém se svařeným pytlem vás nikdo nevaruje

Existuje jeden barevný problém specifický pro vysokofrekvenční svařované konstrukce a pravidelně zachycuje nové programy.

Svařování je tepelný proces. Polymer na svarové lince je přiveden na teplotu tání a poté ochlazen pod tlakem a některé pigmentové systémy se posunou, když k tomu dojde. Tmavě šedý TPU může zachytit slabý hnědý odlitek podél svarového švu. Sytá červená může ve svařovaném pásu mírně ztmavnout. Na tašce s dlouhými výraznými švy není tento pásek vadou, kterou kupující odpustí jako procesní charakteristiku – čte se jako dva odstíny materiálu na jednom produktu.

Skříň je místo, kde se to zachytí, a zachytí to srovnáním svařeného kupónu s nesvařeným materiálem ze stejné role pod všemi šesti zdroji, nejen za denního světla. Tam, kde se objeví posun, je to otázka parametrů svařování a vrací se zpět do inženýrství súdaje o loupánípro stejný parametr nastavený vedle něj, protože zkrácení doby prodlevy pro ochranu barvy také sníží pevnost spoje, pokud je provedeno neopatrně. Okno, které vyhovuje oběma, je užší než okno, které vyhovuje jednomu z nich samotné, a jeho nalezení je velkou součástí toho, z čeho vývoj na novém materiálu vlastně sestává.

Stejná skříň také klasifikuje výsledky barvení zotěrový tester stálobarevnosti, protože stupňování ve stupních šedi je samo o sobě vizuálním srovnáním a při nekontrolovaném osvětlení nemá význam a používá se ke kontrole barvy poteplotní a vlhkostní komorazestárla materiálový soubor. Stárnutí teplem a vlhkostí neovlivňuje pouze mechanické vlastnosti. Pohybuje barvami a černá, která po sedmdesáti dvou hodinách při zvýšené teplotě lehce zhnědla, je informace, kterou značka chce, než se zaváže.

Co by měl kupující specifikovat

Většina sporů o barvu, kterou vidíme, přichází od jiných dodavatelů, má původ ve specifikaci nákupu, která říká „barva odpovídá schválenému vzorku“ a nic víc. Tato věta neobsahuje žádné osvětlovací činidlo, žádnou toleranci, žádnou klasifikační stupnici a žádné prohlášení, které komponenty se musí shodovat. Je to argument čekání na termín dodání.

Specifikace, která brání argumentu, pojmenovává čtyři věci. Za prvé, schvalovací osvětlení – obvykle D65, a pokud bude produkt sedět v evropském nebo japonském maloobchodě, D65 plus TL84 nebo plus CWF pro americký trh. Za druhé, přijatelný rozdíl, buď jako stupeň šedi nebo jako číselná tolerance barevného rozdílu. Zatřetí, které součásti jsou přichyceny k barvě těla a které mohou mít záměrně odlišný tón, protože na technické tašce často popruh a tělo nejsou zamýšleny k sobě a jejich držení v souladu, který nebyl nikdy zamýšlen, ztrácí čas každého. Za čtvrté, zda je omezen obsah optického zjasňovače, což je důležité pro jakýkoli bílý nebo pastelový produkt s dlouhou očekávanou životností venku.

S těmito čtyřmi položkami ve specifikaci se schválení barvy stává kontrolou. Bez nich se to stává vyjednáváním vedeným e-mailem mezi dvěma lidmi stojícími pod různými lampami.

Často kladené otázky

Nemůže světelnou skříňku nahradit spektrofotometr?

Ne a ne z důvodu, který lidé očekávají. Přístroj poskytuje opakovatelné číslo pod jakýmkoli osvětlovacím tělesem, o které ho požádáte, a je lepší než lidské oko v detekci malých konzistentních posunů. Ale numerický průchod může stále odpovídat vizuálně zřejmému nesouladu, když se lesk, textura nebo struktura povrchu mezi těmito dvěma materiály liší, což se běžně stává při srovnávání lesklého svařovaného filmu s matným tkaným. Oba nástroje jsou potřeba. Přístroj hlásí; rozhoduje kabinet.

Proč nemůžeme schválit barvy venku za denního světla?

Protože denní světlo není jedna věc. Jeho spektrum se mění s denní dobou, ročním obdobím, zeměpisnou šířkou, oblačností a tím, co se do ní odráží od okolních povrchů. Barva schválená v 10 hodin pod řídkým mrakem a zamítnuta v 16 hodin. pod jasnou oblohou nebyl nikdy schválen proti pevné referenci. D65 existuje přesně proto, aby se reference nepohybovala.

Jak zacházíte se zákazníkem, jehož schválený vzorník vybledl?

Fyzické normy stárnou, zejména vzorky textilu, se kterými bylo manipulováno a které byly vystaveny. Tam, kde je schválená norma stará, označíme ji spíše než abychom se s ní potichu přizpůsobili – sladění nové výrobní série s vybledlou referencí zapéká vyblednutí do zboží. Obvyklým rozlišením je znovu vydaný standard nebo číselný cíl dohodnutý oproti původní specifikaci.

Potřebuje skříň kalibraci?

Samotná skříň nemá žádný měřící prvek pro kalibraci, ale stav lampy je ekvivalentní ovládání. Hodiny lampy jsou sledovány na vestavěném měřiči a trubice jsou vyměňovány při nashromážděných hodinách spíše než při selhání, protože spektrální posun předchází vyhoření s dlouhou rezervou. Záznamy o výměně lampy jsou součástí souboru vybavení a jsou k dispozici hostujícím auditorům spolu s certifikáty o kalibraci měřicích přístrojů v laboratoři.

Kontroluje se barva jednou nebo v průběhu výroby?

Po celou dobu. Laboratorní ponor a schválení prvního článku stanoví cíl; vstupní kontrola materiálu porovnává každou roli a každou šarži popruhu; během procesu kontroluje úlety mezi dávkami materiálu v rámci jedné objednávky. Barevný posun mezi dvěma rolemi nominálně identické fólie je natolik běžný, že považovat schválení za jednorázovou událost znamená, že zásilka skončí se dvěma odstíny stejného sáčku v jednom kartonu.

Kde to sedí v seriálu

Tato skříň uzavírá smyčku, která prochází většinou laboratoře. Klasifikuje skvrny způsobenétester oděru, odečítá výsledky práce na stálobarevnosti, kontroluje sady materiálů před a po stárnutí vlivem prostředí a ověřuje, že parametry svařování jsou našeoscilace a testování odolnosti zipuvalidovat pevnost nebyly zakoupeny za cenu vzhledu. Síla a vzhled nejsou nezávislé proměnné ve svařované konstrukci a nástroj, který je udržuje poctivý, je ten, který nemá vůbec žádné pohyblivé části.

Sealock vyrábí vysokofrekvenční svařované vodotěsné vybavení již více než dvacet let z Dongguanu v Číně a Ho Či Minova Města ve Vietnamu. Pokud byste chtěli náš protokol o schválení barev nebo chcete, aby byl jazyk osvětlovače a tolerance zapsán do vaší vlastní dohody o kvalitě před spuštěním programu, napište nainfo@sealock.com.hk.
