Uvnitř laboratoře Sealock: The Luggage Oscillation Impact Tester (XE-I09BA)

Téměř každé katastrofické selhání tašky, o kterém kupující slyšel, začíná na stejném místě: v místě, kde se popruh, rukojeť nebo D-kroužek setkává s panelem těla. Látka se málokdy uprostřed roztrhne. Zipy se zřídka rozdělují na řetízek. Co selhalo, je kotva – těch několik čtverečních centimetrů svařované záplaty, připínáčku nebo popruhu, které musí tisíckrát přenést celou váhu naloženého vaku do pružné stěny při zatížení, které není nikdy stabilní a nikdy předvídatelné. To je důvod, proč statický test tahu, jakkoli působivé číslo, které produkuje, je špatným prediktorem návratnosti pole. Kloub, který přežije jediný tah o hmotnosti 80 kg, může stále selhat při 400 cyklech dynamického otřesu o hmotnosti 8 kg, protože únava a maximální pevnost jsou odlišné fyziky.

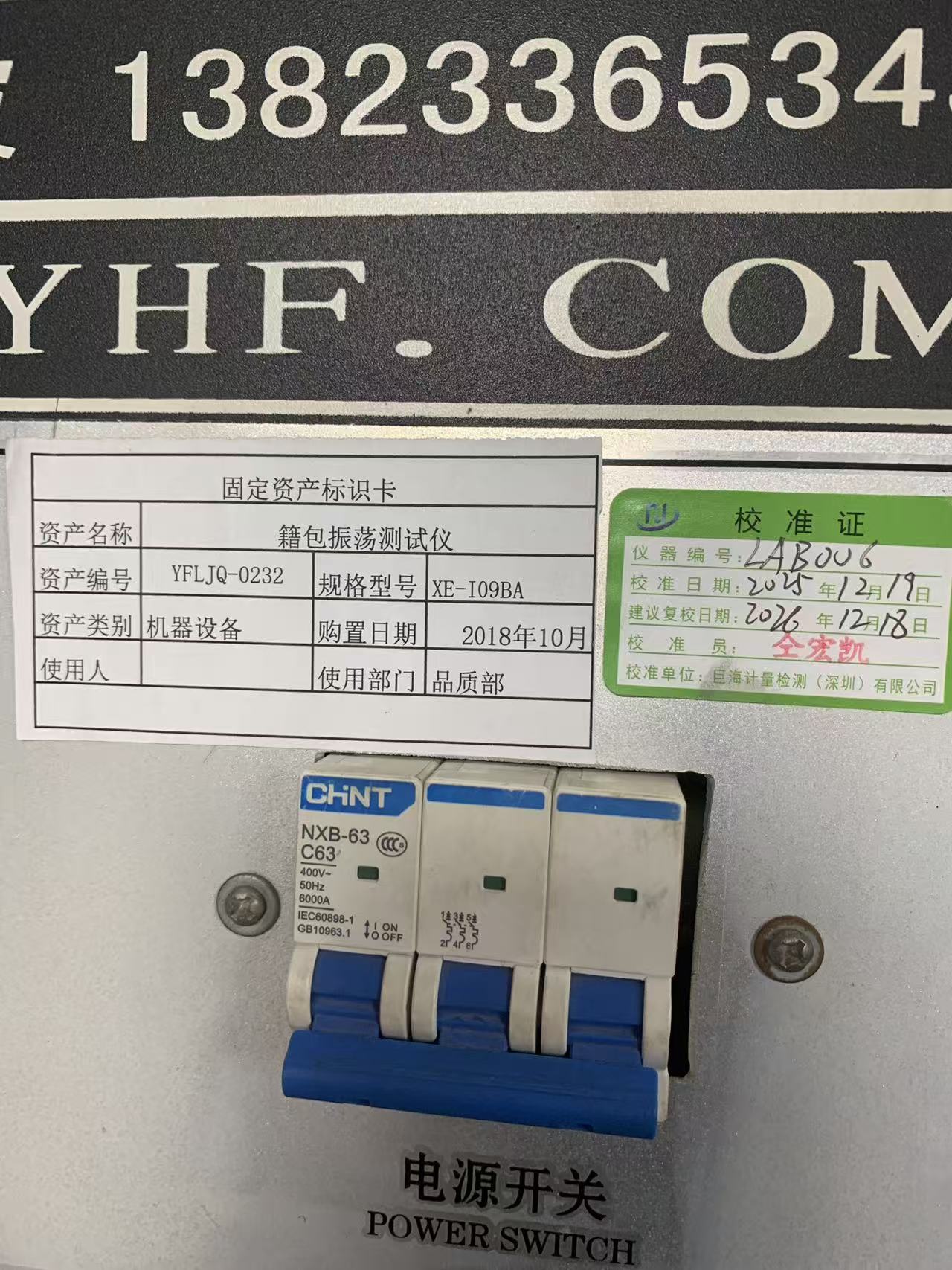

Stroj, který tyto dva světy v naší laboratoři odděluje, je rázový tester kmitání zavazadel — aktiv YFLJQ-0232, model XE-I09BA, číslo přístroje LAB-006, v provozu v našem oddělení kvality od října 2018 a naposledy externě kalibrovaný 19. prosince 2025, s rekalibrací podle standardního provozního postupu 268. prosince. YFL-WI-PZ-03, revize A/0, ze dne 28. prosince 2023. V tomto článku se dozvíte, co stroj skutečně dělá, proč na testu záleží více u vysokofrekvenčně svařovaných vodotěsných tašek než u konvenčně šitých zavazadel a co by měl správce zdrojů požadovat, když na listu se specifikacemi dodavatele uvidí „testování dopadu na oscilaci“.

Co vlastně znamená „oscilační dopad“.

Test je zdánlivě jednoduchý na popis a je docela těžké ho dobře provést. Taška se naloží na stanovenou hmotnost a poté se zavěsí na stroj pomocí jakékoli součásti, která je předmětem zkoumání – jedním horním madlem, párem ramenních popruhů, tažnou smyčkou, plně vysunutou rukojetí vozíku. Nárazová hlava zvedne naložený vak definovaným zdvihem a poté jej uvolní. Gravitace udělá zbytek. Vak padá a tlumená pružinová sestava v horní části hlavy absorbuje a poté vrací energii pádu, takže vzorek není jen jednou upuštěn, ale je poháněn do kontinuální oscilace stoupající a klesající. Každý cyklus vyšle rázovou vlnu dolů po popruhu a do kotevního bodu, poté jej zcela odlehčí. Naložit, šokovat, vyložit, opakovat.

Čínský standard metody lehkého průmyslu, který to formalizuje, QB/T 2922-2018Pouzdro a vak — Zkušební metoda pro otřesy, popisuje princip jako zatížení tašky stanovenou hmotností, její zvednutí za rukojeť, ramenní popruh nebo plně vysunutou rukojeť vozíku nastaveným zdvihem, její ponechání volně padat gravitací a použití pružiny k pohlcení a uvolnění energie nárazu, takže taška zažije opakované nárazy a oscilace – čímž se testuje odolnost rukojeti, popruhu, rukojeti vozíku a těla při nárazu při otřesech. Zařízení je přesně specifikováno: kombinovaná hmotnost spodní přísavky, horního tlumícího bloku, nárazové tyče a standardního přípravku je 8,1 ± 0,2 kg, jednosměrný zdvih je 150 ± 5 mm a sestava pro tlumení hluku na horní přísavce dodává sílu pružiny 110 ± 10 N při stlačení v jedné rovině. Řídicí systém musí umožňovat seřízení rychlosti nárazu, umožňovat nastavení a záznam počtu cyklů a musí automaticky zastavit stroj, pokud vzorek během zkoušky spadne.

Ta poslední věta je důležitější, než se zdá. Automatické zastavení při pádu vzorku není pohodlnou funkcí – díky němu je počítání cyklu platným datovým bodem. Pokud se řemínek v cyklu 612 roztrhne a stroj pokračuje v bušení prázdného přípravku, dokud nedosáhne přednastavených 1500, zpráva neříká nic užitečného. Protože se stroj zastaví v okamžiku oddělení, počítadlo odečítájeúnavovou životnost tohoto kloubu.

Stroj na našem patře

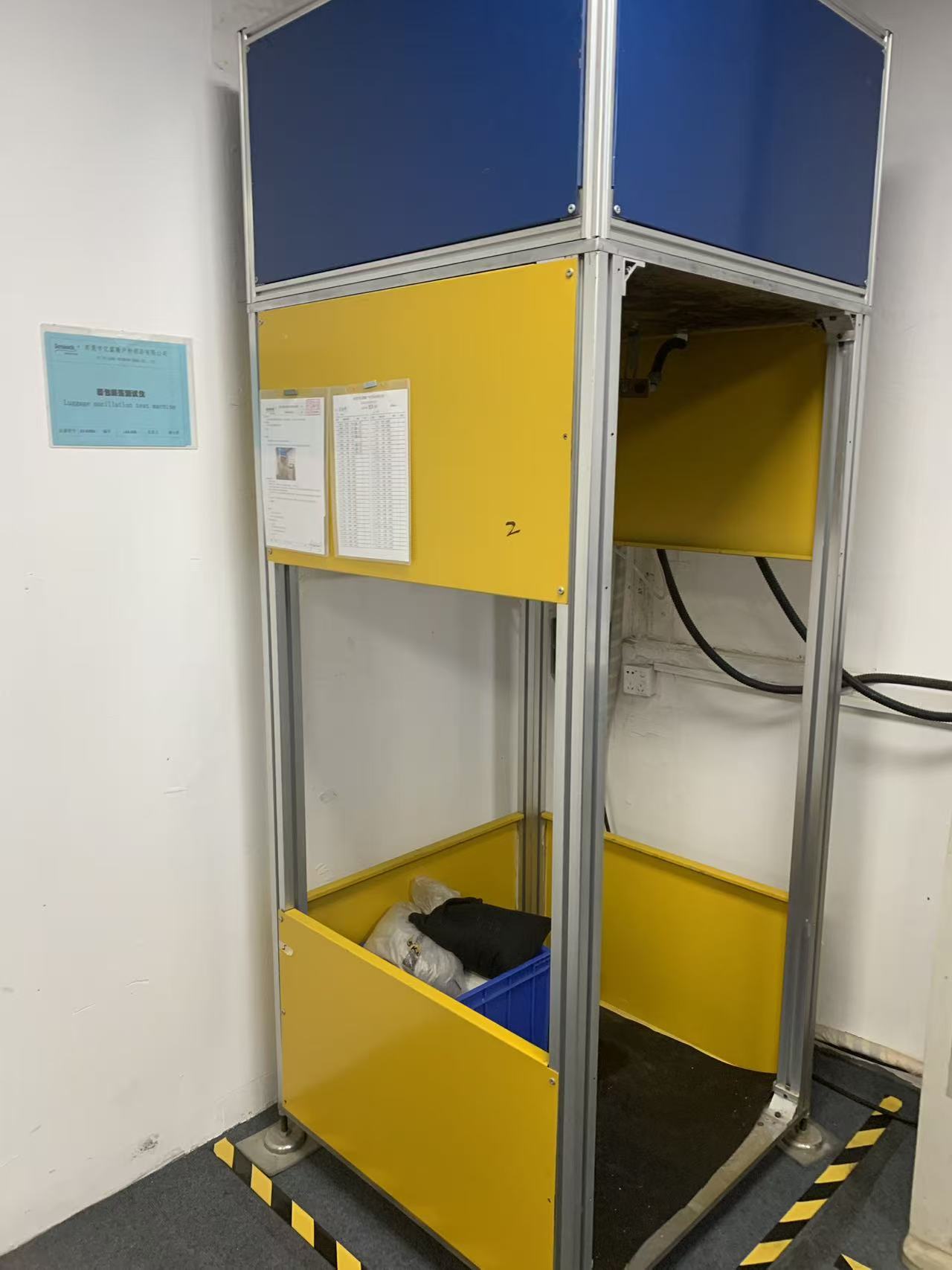

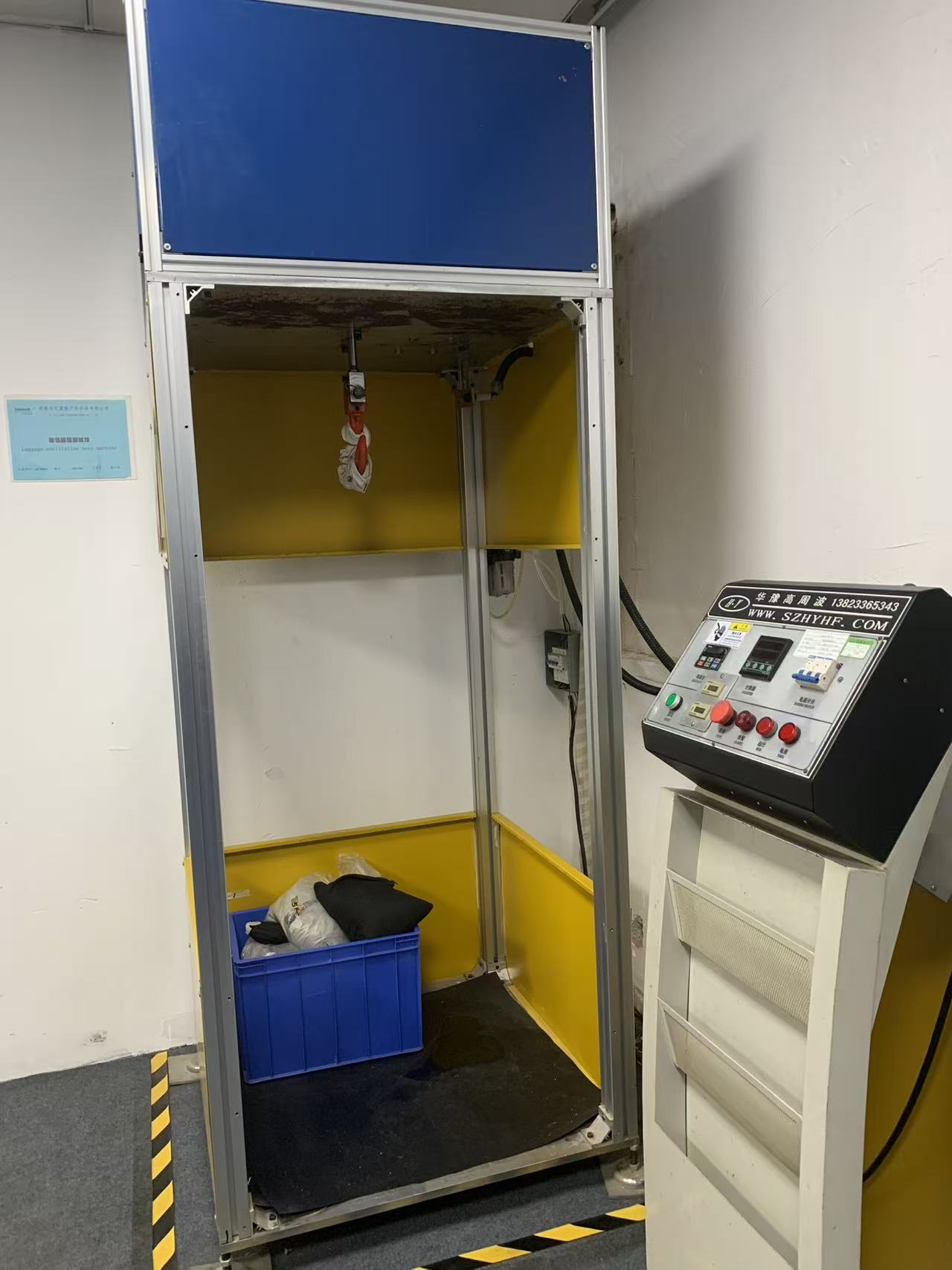

Naše jednotka byla postavena výrobcem vysokofrekvenčního zařízení v Shenzhenu a je záměrně neokázalá. Testovací komora je rám z extrudovaného hliníku se žlutými a modrými výplňovými panely, otevřenými na provozní straně, s podlahou s těžkou pryžovou rohoží pro potlačení odrazu. Nárazová hlava visí na horní příčce; pod ním je umístěn vzorek a v přepravce na základně kalibrované pytle s pískem, které používáme k uvedení pytle do jmenovité zkušební zátěže. Výklopná dvířka zavírají pracovní stranu před spuštěním chodu, což je jediná věc, která stojí mezi operátorem a 20 kg taškou jedoucí rychlostí.

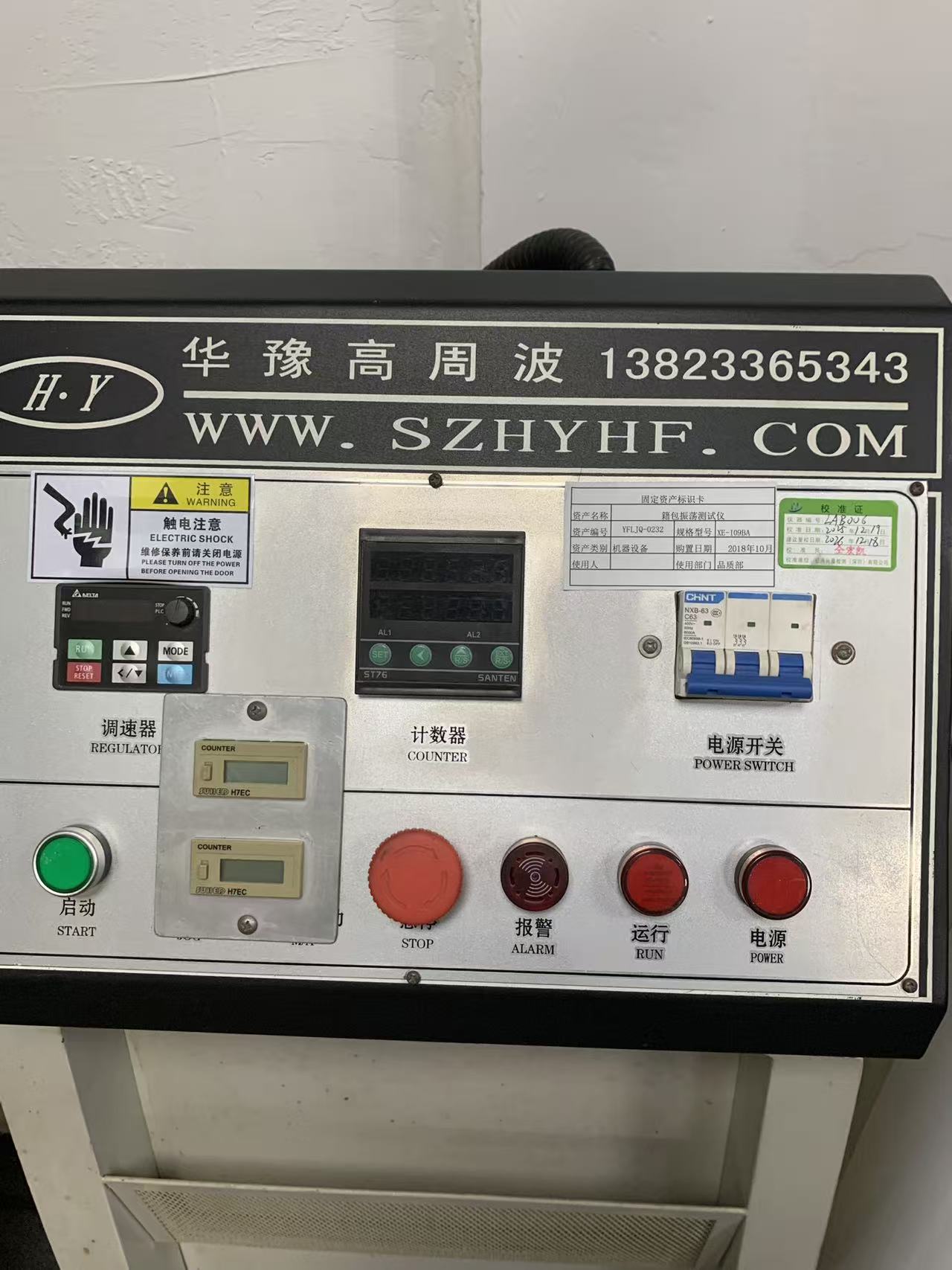

Ovládací podstavec je umístěn mimo klec. Jeho uspořádání vám přesně říká, jak test probíhá: frekvenční měnič Delta vlevo funguje jako regulátor rychlosti, digitální počítadlo SANTEN ST76 se dvěma alarmovými kanály je umístěno uprostřed, dva elektromechanické počítadla FUJI H7EC zaznamenávají kumulativní cykly nezávisle na programovatelném a třípólový CHNT NXB-63 C600 V jistič, A400 Hz. vypínací kapacita zpracovává příchozí energii. Pod nimi je startovací tlačítko, nadrozměrné nouzové zastavení s hřibovou hlavou a indikátory alarmu, chodu a napájení.

Duplicitní čítače jsou tam z nějakého důvodu. Programovatelné počítadlo je to, co zastaví stroj v cílovém cyklu; mechanická počítadla shromažďují cykly životnosti na stroji a poskytují křížovou kontrolu, pokud někdo zpochybňuje, zda byl běh během testu resetován. Když se auditor zákazníka ze třetí strany zeptá, jak víme, že zpráva odráží kompletní průběh, je to odpověď, na kterou poukazujeme.

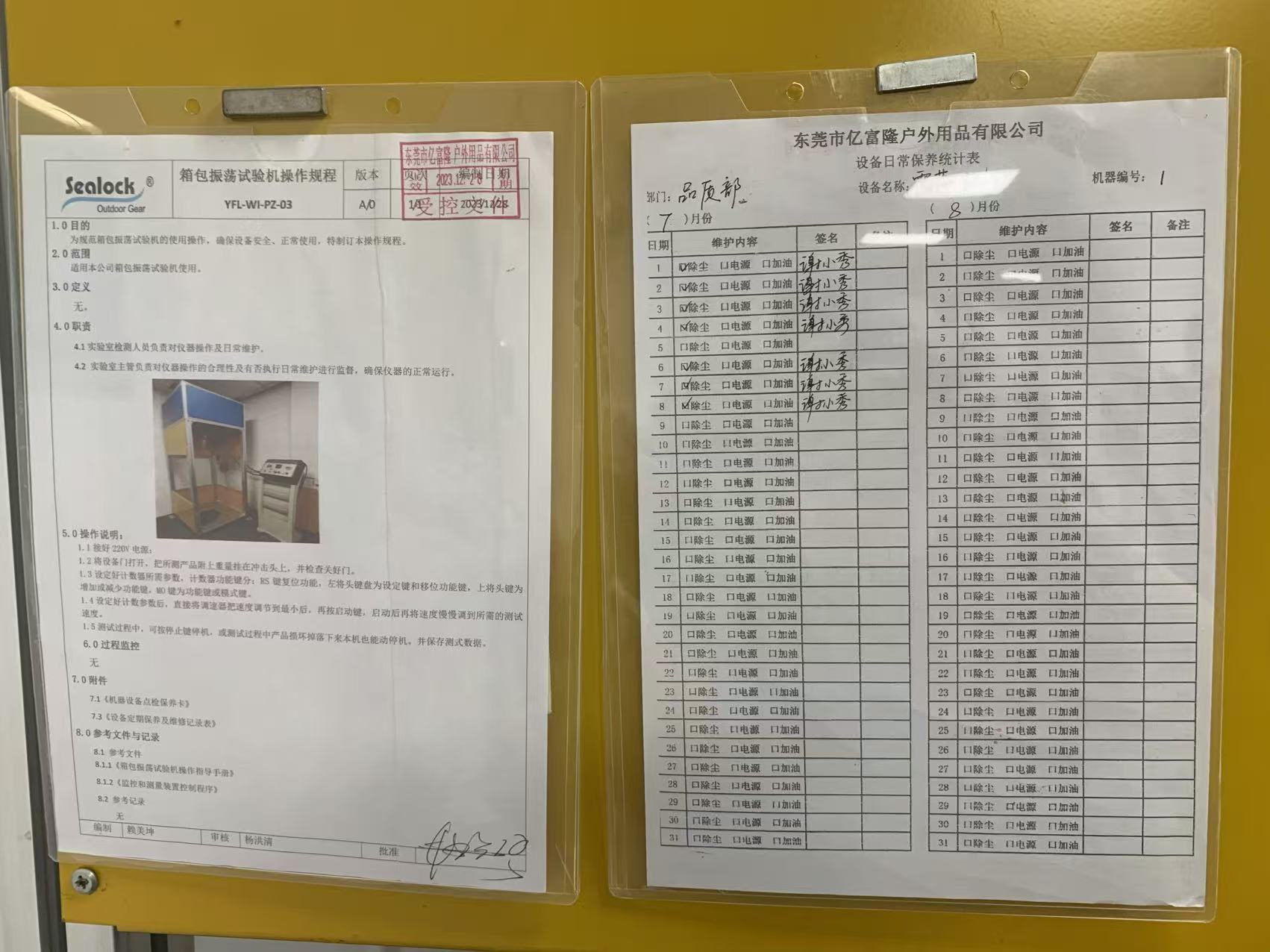

Jak to provozujeme: SOP YFL-WI-PZ-03

Řízená procedura zveřejněná na stroji je krátká a každá klauzule v ní existuje, protože to někdo jednou spletl.

Operátor připojí napájení 220 V, otevře dvířka komory, zavěsí vzorek – již naložený na svou jmenovitou hmotnost – na nárazovou hlavici pomocí vhodného přípravku a dříve, než se cokoliv pohne, potvrdí, že dvířka jsou řádně zavřená. Počítadlo je poté naprogramováno: tlačítko reset vymaže předchozí jízdu, tlačítka Shift a inkrementace nastaví cílový počet cyklů a tlačítko režimu vybere funkci počítání. Teprve po nastavení cíle operátor stáhne regulátor rychlosti na minimum, stiskne start a poté pomalu zvyšuje rychlost na požadovanou testovací rychlost. Startování při rychlosti je zakázáno, protože náhlý první zdvih vyvolá otřes, který standard nikdy nezamýšlel, a může způsobit falešné předčasné selhání u přípravku spíše než u testovaného spoje.

Během jízdy může obsluha stroj kdykoliv zastavit tlačítkem stop. Pokud se vzorek rozbije a spadne, stroj se sám zastaví. Poté se zaznamenají testovací data. SOP přiděluje provoz a běžnou údržbu laboratornímu inspektorovi a dohled nad nimi dozoru laboratoře a je podporován denním protokolem údržby – odstraňování prachu, kontrola napájení, mazání – podepisovaný každý den.

Počet zatížení a cyklů: jaká by měla být čísla

Standard metody definuje, jak protřepat sáček; produktová norma definuje, jak těžké a jak dlouho. Pro přenášené tašky, které je QB/T 1333-2018Kabelka a batoh, který nastavuje zkušební zátěž spíše podle objemu těla tašky než, jak tomu bylo u dřívějšího vydání z roku 2010, podle specifikace produktu a který posuzuje pouze ramenní popruh, kde jedna rukojeť a ramenní popruh sdílejí překrývající se prošitou oblast. Typické komerční testování probíhá na 400 cyklů na dvou ramenních popruzích pod specifikovanou zátěží 6 kg, s rukojetí hodnocenou při jejich vlastní kombinaci zatížení a cyklu.

Čtyři sta cyklů je podlaha, nikoli strop, a je kalibrován na kabelku pro každodenní život, spíše než na 60litrový suchý vak, který bude po desetiletí vyhozen na palubu lodi. Náš vnitřní požadavek na zatížení je 1 500 cyklů a více a u expedičních a námořních programů používáme podstatně vyšší počty při zatížení nastaveném z jmenovité kapacity vaku, spíše než ze standardní tabulky objemů. Když klientův vlastní protokol specifikuje jinou kombinaci – těžší náklad s menším počtem cyklů pro simulaci manipulace se zavazadly nebo lehčí náklad s mnohem vyšším počtem pro simulaci dojíždění – stroj tato čísla jednoduše vezme. Rychlost, zatížení a cílový cyklus jsou všechny nastaveny operátorem, což je smyslem toho, že máte přístroj ve firmě, spíše než kupujete testovací sloty externě.

Proč je tento test u svařovaných nepromokavých tašek jiný

Zde se továrna na vodotěsné vybavení liší od konvenční továrny na zavazadla. Kotva ramenního popruhu na šité tašce je smyčka popruhu zachycená ve švu a vyztužená připínáčkem. Režim selhání je oděr nitě a postupné vytahování stehu a ohlásí se: stehy se uvolní, smyčka se zkosí, kupující si toho všimne, než pustí.

Na vysokofrekvenčně svařované tašce není na kotvě vůbec žádné prošívání, nebo je prošívání dekorativní a skutečná zátěžová dráha prochází svařovanou záplatou přilepenou k TPU nebo PVC líci panelu karoserie. Tento spoj selže loupáním, ne otěrem, a selhání loupání je tiché a náhlé. Svar, který běžel mírně za studena – nedostatečná setrvání, znečištěný povrch, matrice, která se vychýlila z rovnoběžnosti o zlomek milimetru – pohodlně projde statickou tahovou zkouškou a poté se oddělí na okraji záplaty někde mezi cyklem 300 a cyklem 900, protože každý cyklus oscilace se vypíná na stejné přední hraně spoje.

Toto je selhání, které generuje recenze, které každý manažer kategorií uznává: taška, která byla v pořádku po celou sezónu, a pak se „z tašky právě odtrhl popruh“ s čistým, neroztřepeným obrysem záplaty. Je také důležité, ahydroizolaceselhání a nejen selhání pevnosti, protože částečně odloupaná záplata otevře cestu úniku skrz materiál líce dlouho předtím, než se úplně oddělí. Taška může začít propouštět vodu u ramenní kotvy a přitom stále perfektně nést svůj náklad.

To je důvod, proč oscilační tester apočítačový tester pevnosti v tahu a odlupováníse čtou spíše společně než samostatně. Testování odlupováním nám poskytuje statickou pevnost spoje svarového švu v kilogramech oproti naší vnitřní tabulce materiálů; oscilační testování nám říká, zda tato vazba přežije dynamické, opakované, jednohranné zatížení v geometrii, kterou skutečně uvidí v provozu. Svar může být pevný a stále chudý na únavu, pokud geometrie záplaty soustředí odlupování v jednom rohu. Najde to až druhý test.

Na co se díváme, když běh skončí

Počet dokončených cyklů je podmínka vyhovění, nikoli výsledek. Když se počítadlo zastaví, vzorek sestoupí a je zkontrolován podle písemného kontrolního seznamu: žádné oddělení nebo částečné oddělení rukojeti, popruhu nebo kotevní záplaty; žádná delaminace nebo zvedání na okraji jakékoli svařované výztuže; žádné prasknutí, deformace nebo prasknutí přezek, jezdců, D-kroužků nebo triglidů; žádné přetržení nitě u žádného zpevňujícího stehu; žádné deformace panelu karoserie kolem bodu zatížení; a u tašek s vozíkovým systémem rukojeť, která se stále hladce vysouvá a zasouvá a spolehlivě se zamyká.

Cokoli kromě oddělení se stále zaznamenává. Hrana záplaty, která se zvedla o dva milimetry při 1 500 cyklech, je průběžným pytlem a selhávajícím procesem a vrací se zpět do inženýrství jako problém s parametry svařování, než aby byl podepsán. Pokud je test destruktivní nebo je vzorek označen, je vzorek umístěn do karantény a nevstupuje znovu do prodejných zásob.

Kde sedí v širším řetězci QC

Žádný jednotlivý nástroj necertifikuje tašku. Tester oscilací pokrývá dynamickou zátěž v kotevních bodech a rozjíždí se v každém směru:vratný test životnosti zipuprojde uzavřením 3 000 cykly při bočním a podélném zatížení odpovídajícím velikosti; atester oděruaotěrový tester stálobarevnostiřeší trvanlivost povrchu a přenos konečné úpravy; aprogramovatelná komora pro teplotu a vlhkoststárne materiál ztuhlý cyklováním za horka-vlhko a pod nulou, než se znovu zkontrolují mechanické vlastnosti. Poté se celá sestava podrobí úplnému testování ponořením do vody v délce dvou hodin nebo déle u ponořitelných produktů nebo testování silného deště a vodního paprsku u produktů, které jsou hodnoceny jako odolnost proti dešti spíše než ponoření.

Testování chodu oscilacípoklimatické stárnutí je jednou z nejodhalitelnějších sekvencí, které má kupující k dispozici, a stojí za to ji explicitně specifikovat. Spoje s lepidlem a některé typy fólií TPU ztrácejí významnou pevnost v odlupování po 72 hodinách vystavení horkému a vlhkému prostředí. Popruhová kotva, která přežije 1 500 cyklů nového a 600 cyklů po stárnutí, vám řekne něco, co žádný test při pokojové teplotě nikdy neřekne.

Co by kupující měli požadovat

„Testováno oscilací“ na technickém listu neznamená nic bez čtyř čísel za ním: zatížení v kilogramech, počet cyklů, testovaná součást a kritéria přijatelnosti. Požádejte o všechny čtyři. Zeptejte se, zda bylo dosaženo počtu nebo zda se stroj automaticky zastavil dříve. Zeptejte se, zda byla taška testována jako nová nebo po úpravě prostředí. A konkrétně u svařovaných výrobků se zeptejte, zda kontrola po testu zahrnovala odlepování svařovaných výztužných záplat, protože dodavatel, který kontroluje pouze oddělení, oznámí průchod pytle, který se již začal odlupovat.

U programů OEM a ODM nastavujeme tyto parametry společně ve fázi vývoje, spouštíme je na prvních výrobcích před zmrazením nástrojů a opakujeme je během výroby. Tam, kde je vyžadován vlastní protokol značky nebo laboratorní zpráva třetí strany, se interní data stanou předběžným prověřováním: raději bychom našli problém v cyklu 700 na našem vlastním patře než ve zprávě SGS nebo QIMA tři týdny před odesláním.

Často kladené otázky

Je zkouška nárazem oscilace stejná jako zkouška pádem?

Ne. Test pádem vyhodnocuje, co se stane s taškou a jejím obsahem při jediném nekontrolovaném nárazu na tvrdý povrch. Testování nárazem oscilace hodnotí únavu v nosných bodech při stovkách nebo tisících řízených cyklů zatížení a uvolnění. Najdou různá selhání a taška může pohodlně projít jedním, zatímco selže druhým.

Dokáže tento stroj otestovat měkký chladič nebo suchou tašku stejně jako batoh?

Ano. Na držák lze zavěsit cokoli s definovaným nosným bodem – jedno držadlo na suchou tašku, dva ramenní popruhy na chladnějším batohu, horní madlo na vaku. Výrobky s měkkými stranami jsou polstrované v oblasti kontaktu přípravku, takže svorka neodírá popruh a nezpůsobuje falešné selhání v uchopení spíše než v kloubu.

Jaké zatížení by se mělo použít, pokud pytel nemá zveřejněnou kapacitu?

Produktová norma ji odvozuje od objemu těla tašky. V praxi u outdoorového vybavení dáváme přednost testování při jmenovité kapacitě, kterou značka skutečně vytiskne na svůj vlastní obal, plus marži, protože to je číslo, které bude spotřebitel považovat za povolení.

Zaručuje úspěšný výsledek, že pytel v terénu selže?

Zaručuje, že návrh a proces, jak byly odebrány, překonaly definovaný práh únavy. Trvanlivost v terénu také závisí na konzistenci výroby, což je důvod, proč se testování oscilací provádí na výrobních vzorcích, nikoli pouze na zlatém vzorku, a proč jsou parametry svařování během procesu monitorovány nezávisle.

Je zařízení kalibrováno?

Externě, akreditovanou kalibrační společností, s certifikátem vyvěšeným na stroji. Aktuální certifikát pochází z 19. prosince 2025 a rekalibrace je splatná 18. prosince 2026. Stav kalibrace je součástí každého interního auditu a je na vyžádání k dispozici návštěvníkům.

Další v této sérii

Dalším nástrojem, který otevřeme, je standardní skříň pro přizpůsobení barev světelného zdroje – malá, nenáročná krabička, která řeší více zákaznických sporů než jakékoli jiné zařízení v budově, protože barva je atribut, který každý kupující osobně kontroluje a téměř každý kontroluje pod špatným světlem.
