Uvnitř výrobního běhu: Jak se vyrábí Hi-Vis vodotěsná taška na motocykl v Sealocku

Většina prohlídek továrny jsou fotografie čistých podlah. Toto je právě probíhající výroba – program vysoce viditelných fluorescenčních motocyklových zavazadel procházející naším závodem v Dongguanu od svařovaného panelu až po vzduchem testovanou dokončenou jednotku. Díky barvě je neobvykle snadné jej sledovat: každá fáze v sekvenci je stejně fluorescenčně žlutá, takže jediná procházka po lince ukazuje, jak se produkt před vámi montuje.

Je to také užitečný program k dokumentaci, protože zavazadla na motorku stojí na náročném konci toho, co musí vodotěsná svařovaná konstrukce přežít. Ocasní vak nebo tankvak jsou vystaveny nepřetržitému dešti při dálniční rychlosti, silničnímu spreji nesoucímu písek a sůl, UV záření, vibracím, teplu ze stroje pod ním a opakovanému napínání popruhu proti tvrdé montážní desce. Přes to všechno musí zůstat utěsněný a přitom zůstat viditelný v noci. V konečném produktu je vidět jen velmi málo z toho, co to umožňuje.

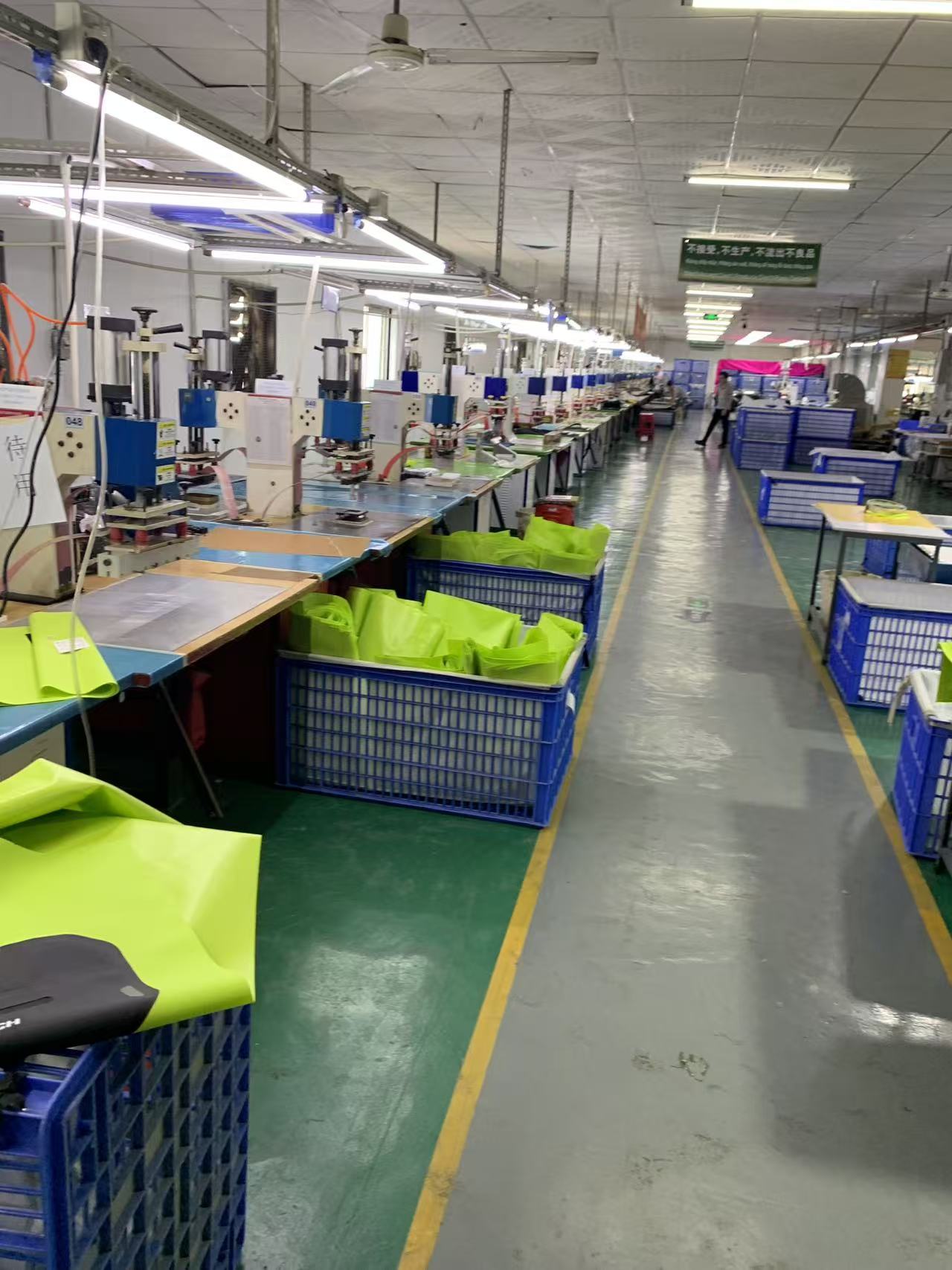

První fáze: vysokofrekvenční svařování

Vše na tomto výrobku, které musí zůstat vodotěsné, je svařeno, nikoli šito. Vysokofrekvenční svařování prochází materiálem potaženým TPU elektromagnetickým polem, které excituje molekuly polymeru a generuje teplo zevnitř samotného materiálu, místo aby jej přivádělo zvenčí. Pod tlakem matrice se obě strany spojí do jediné homogenní sekce. Nejsou zde žádné dírky po jehlách, které by se daly zalepit, a žádná páska na švy, která by se ve třetím roce odlepila.

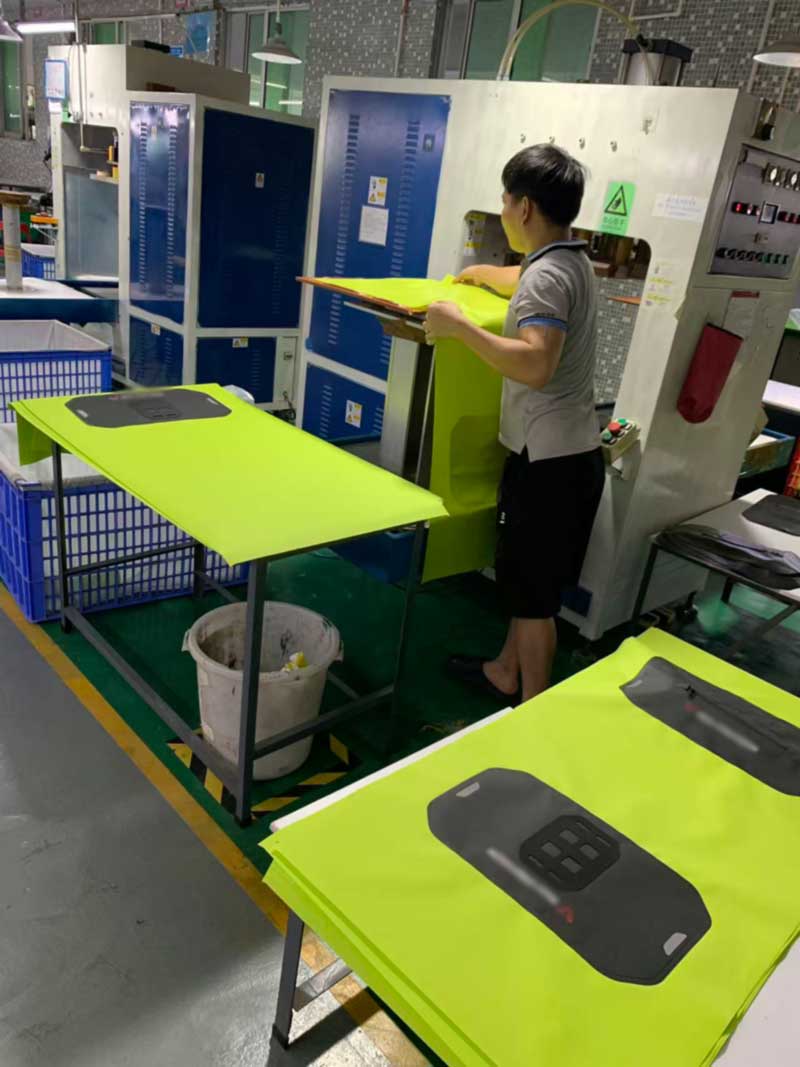

Linka vede jednu stanici na svar. Operátor umístí řezaný panel proti zarážkám matrice, zavře ochranný kryt a spustí cyklus stroje; matrice, doba prodlevy, nastavení výkonu a doba chlazení jsou pevně stanoveny kartou parametrů na stanici, nikoli úsudkem operátora. Tady ta disciplína žije. Svar, který je zčásti poddimenzovaný, vypadá stejně jako správný svar, projde náhodným tahem a selže odlupováním na přední hraně někde kolem tisíce zatěžovacích cyklů. To je přesně naše selhánítestování nárazu oscilacíatestování pevnosti odlupováníexistují, aby je bylo možné zachytit, a proč jsou parametry svařování kvalifikovány na kupónech před zahájením výrobní zakázky, nikoli upravovány za běhu.

Druhá fáze: šití vzoru pro nosnou výztuž

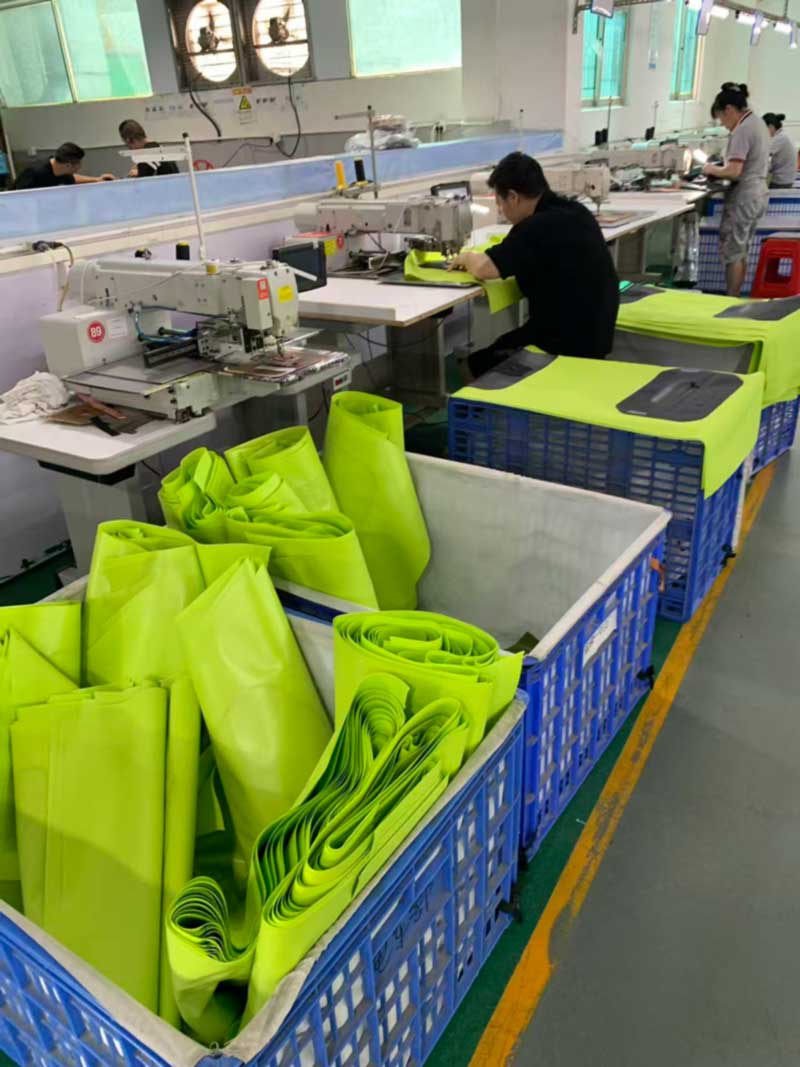

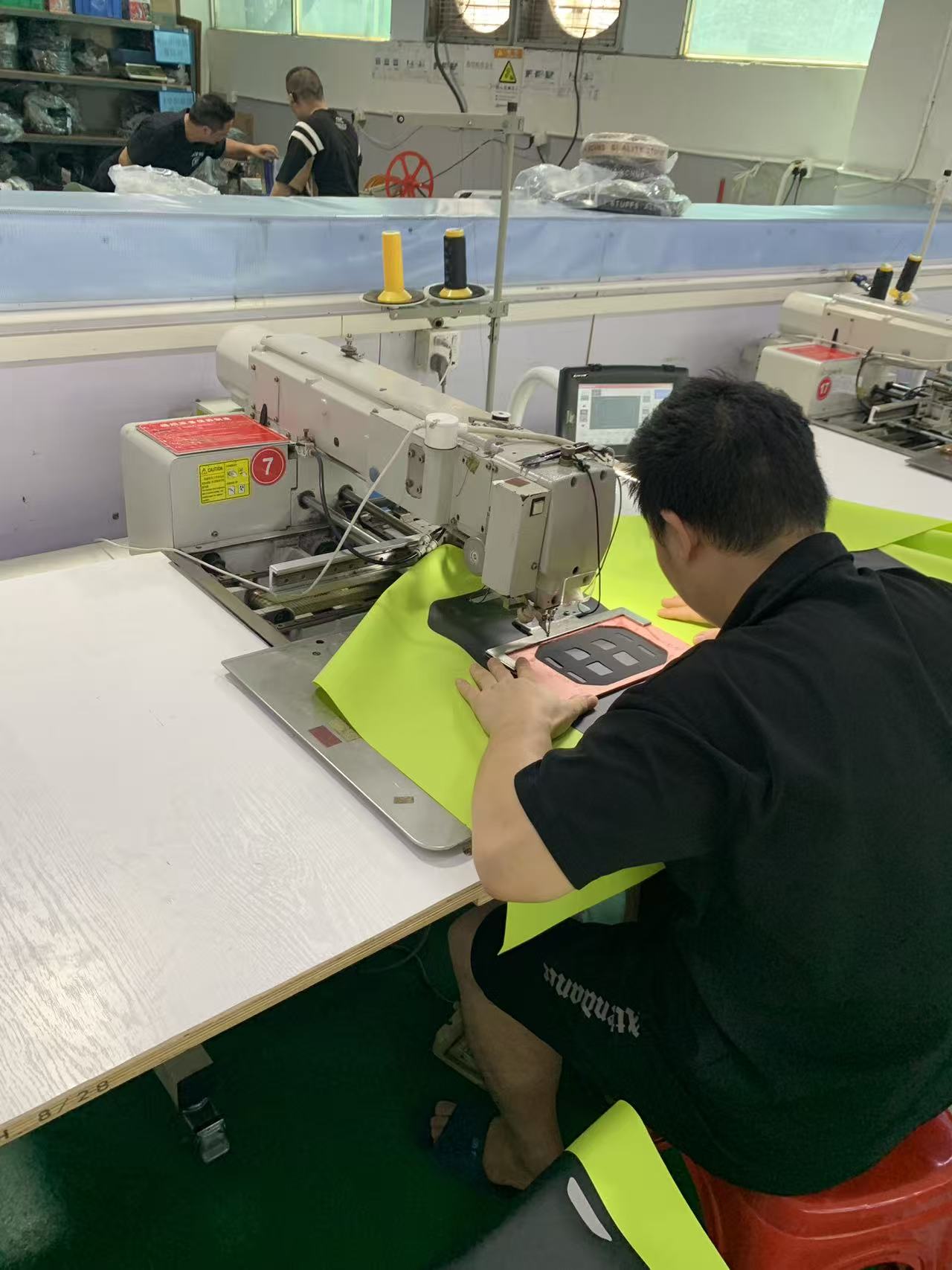

Ne každý spoj na nepromokavé tašce by měl být svařen a předstírání opaku produkuje horší produkty. V tomto programu je tmavý výztužný panel, který nese montážní hardware, připevněn k programovatelnému vzorovému šicímu stroji, který běží uloženou dráhu stehu identickou na každé jednotce.

Zdůvodnění je mechanické. Svařované spojení je extrémně pevné ve smyku a poměrně citlivé na odlupování; šitý spoj rozděluje koncentrované bodové zatížení na mnoho kotevních bodů a toleruje opakované jednosměrné tahy, které montážní pás používá. Tam, kde je dráha zatížení soustředěná a cyklická – montážní deska, kotva s pevným bodem – šití překonává svařování a tam, kde musí být spoj vodotěsný, je svařování jedinou upřímnou odpovědí. Inženýrská práce rozhoduje, která je která, a pak se ujišťuje, že sešívaná oblast sedí vně utěsněné obálky nebo je sama podepřena svařovanou bariérou.

Na programovatelném stroji zde záleží z důvodu, který nemá nic společného s rychlostí. Ručně vedené šití se liší mezi operátory a mezi první a čtyřsettinovou jednotkou směny. Uložená cesta ne. Když vlastní tým pro kvalitu značky vytáhne tři jednotky z různých kartonů a porovná zesílené prošívání, měl by se na stejný produkt dívat třikrát.

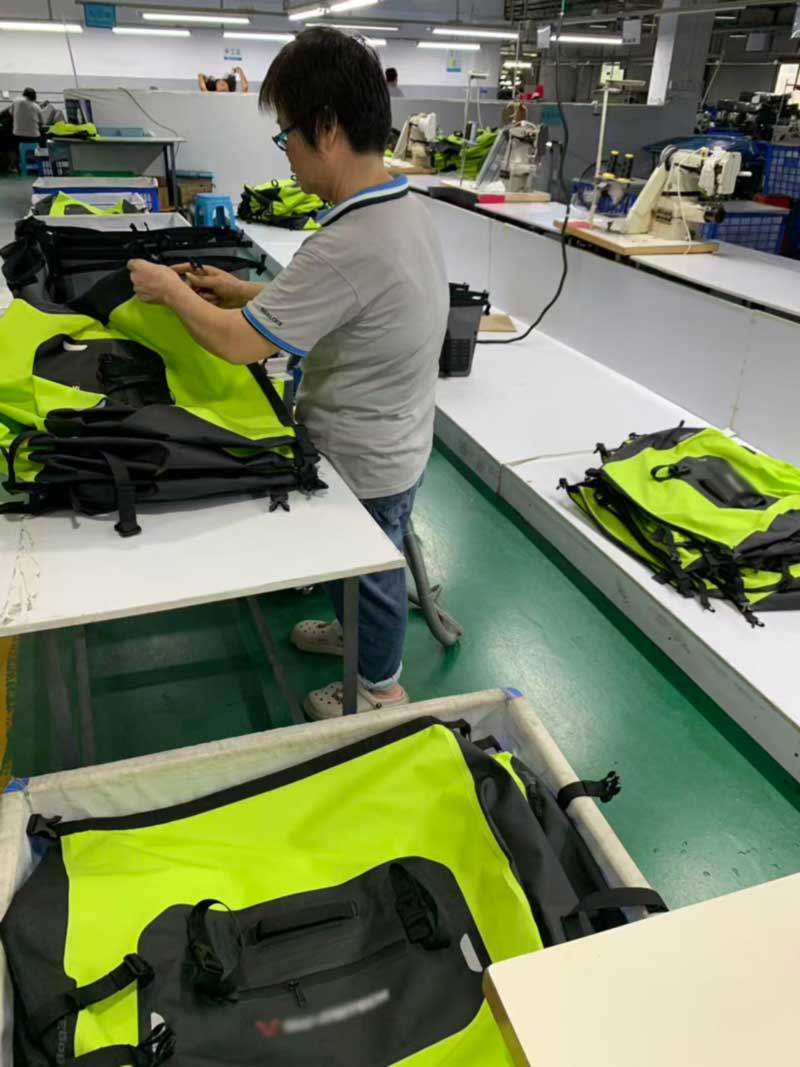

Třetí fáze: montáž

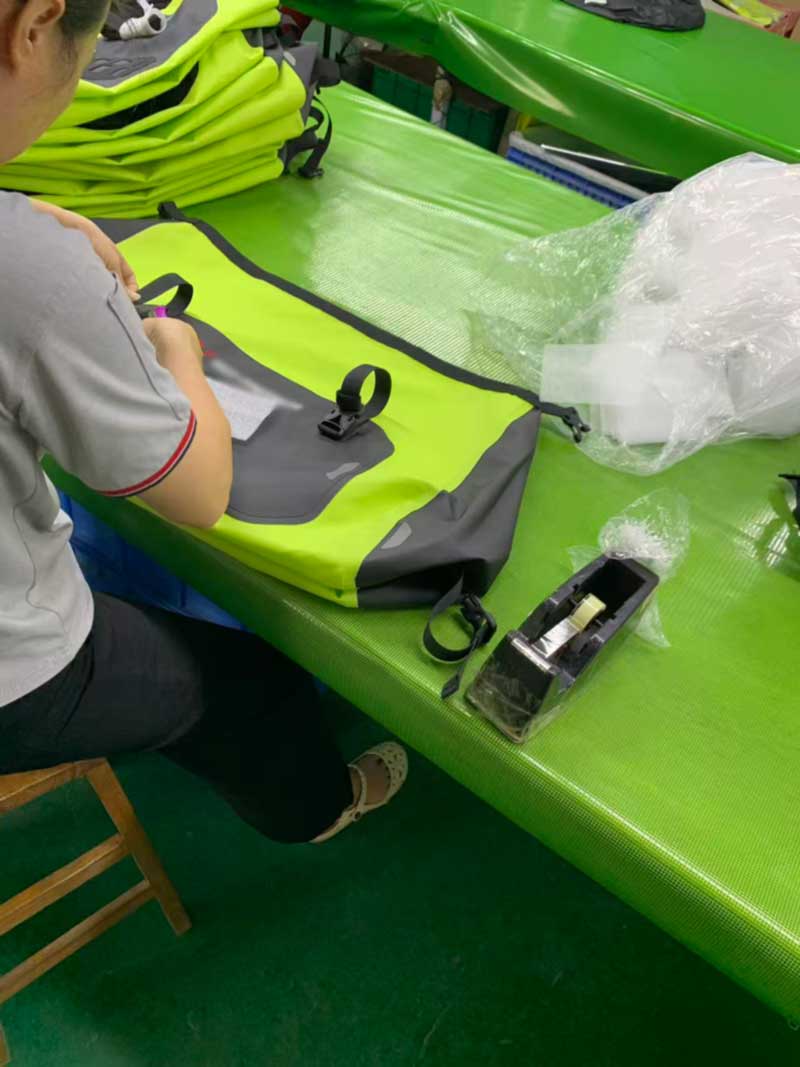

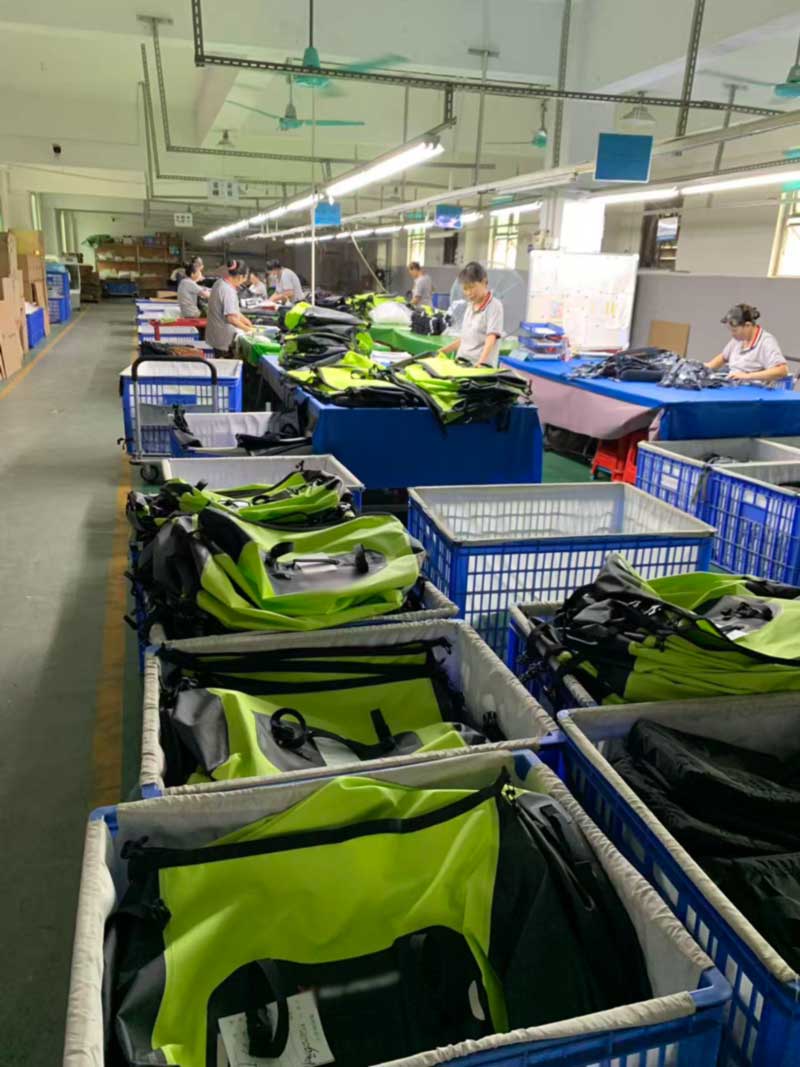

Montáž je místo, kde se ploché komponenty stávají taškou: tělo k základně, uzavírací systém, vnitřní struktura, okrajová vazba, pak popruh, přezky, seřizovače a hardware. Je to pracně nejnáročnější etapa na lince a etapa s nejvíce příležitostmi k zavedení závady, kterou žádný stroj nezachytí.

Většinu práce zde dělají dvě praxe. Prvním je tok po jedné šarži – komponenty pro jednu výrobní šarži putují společně ve své vlastní přepravce a nejsou vzájemně promíchány, takže pokud je při závěrečné kontrole zjištěn problém, lze jej vysledovat zpět ke konkrétní roli materiálu, konkrétní svařovací stanici a konkrétní směně, nikoli k „zakázce“. Druhým je kontrola na lince spíše než kontrola na konci linky: operátor, který namontuje hardware, zkontroluje sváry, s nimiž manipuluje, a jednotka s podezřelým švem opustí linku v tomto bodě, místo aby cestovala celou cestu k balení, než se na ni někdo podívá.

Čtvrtá fáze: každá jednotka je nafouknuta a testována na těsnost

Toto je fáze, která se nejvíce vyplatí fotografovat a která se jinde často přeskakuje.

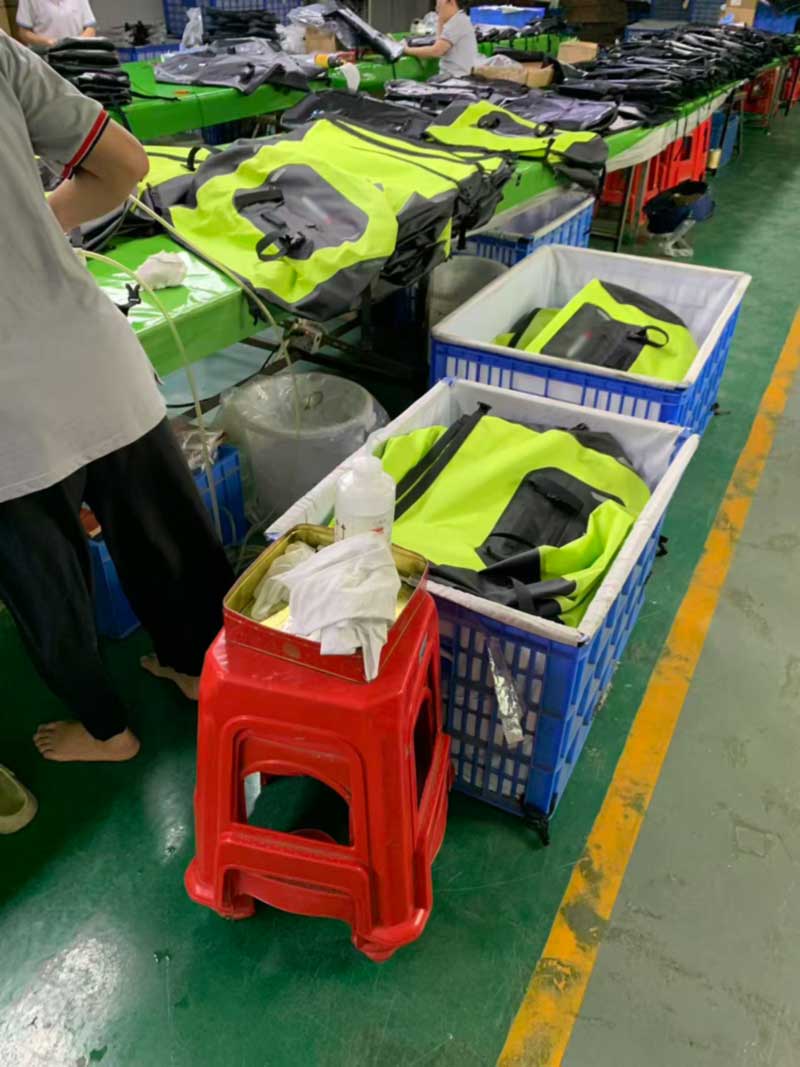

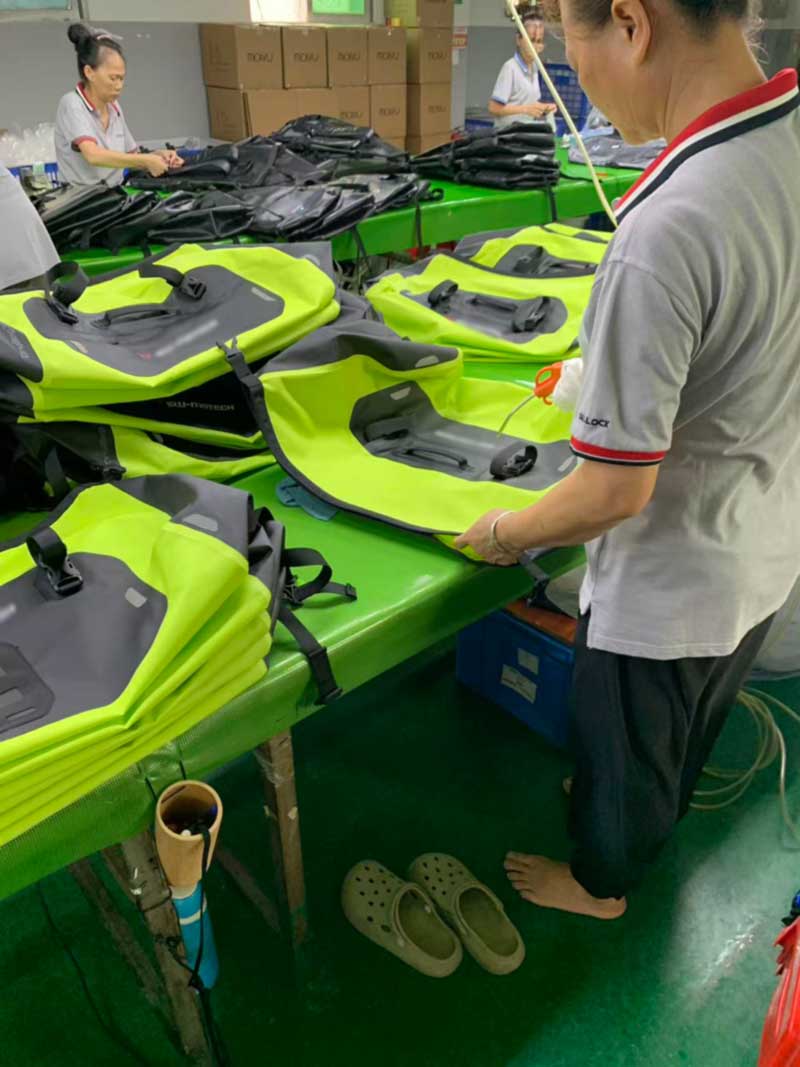

Každý hotový pytel je utěsněn, nafouknut vzduchovým potrubím a zkontrolován na těsnost. Žádný vzorek. Ne první článek. Každá jednotka. Nafouknutý pytel vystaví každý svar současný vnitřní tlak, což je nejrychlejší způsob, jak najít dírku, studené místo na konci svaru, zářez na hraně matrice nebo špatně utěsněný průnik do hardwaru. Sáček, který drží tlak, má souvislou, neporušenou uzavřenou obálku; sáček, který ne, ne – a žádná vizuální kontrola nenahrazuje tuto binární odpověď.

Důvod, proč je to komerčně důležité, je jednoduchý. Vniknutí vody je jediný způsob selhání, který vodotěsný výrobek nemůže přežít. Odřený panel je stížnost; promočený notebook nebo mokrý spacák na konci mokré jízdy je návrat, recenze a ztracený zákazník. Statistické vzorkování je vhodné pro rozměrové a kosmetické atributy. Není vhodné pro jediný atribut, podle kterého je celý produkt pojmenován.

Kromě 100% vzduchového testu je produkt z programu stažen pro laboratorní baterii: testování ponořením nebo rozprašováním na úroveň jmenovité ochrany produktu, plus mechanické a ekologické kontroly včetnězip na kole při zátěži, odolnost proti oděruastárnutí teplem a vlhkostípro materiálové sady, které se od poslední objednávky změnily.

Poznámka k barvě

Fluorescenční hi-vis je jednou z nejhůře použitelných barev. Fluorescenční pigmenty jsou méně stabilní než konvenční, mezi šaržemi materiálu se znatelně posouvají a při různém osvětlení dramaticky mění vzhled — v tom je celá podstata barvy a také důvod, proč může být zákazník, který schvaluje odstín pod kancelářským osvětlením, nepříjemně překvapen výrobou za denního světla. Každá role v tomto programu je kontrolována podle schváleného standardu pod řízeným osvětlením v naší společnostistandardní skříň světelného zdrojepředtím, než je řezán, a svařené kupóny jsou poté znovu kontrolovány, protože teplo samotného svařovacího cyklu může posunout fluorescenční pigment ve švu.

Jak to vypadá ze strany kupujícího

Program, jako je tento, běží na rozhodnutích učiněných měsíce před svařením prvního panelu: které spoje jsou svařeny a které sešívají, které parametry svaru byly kvalifikovány na kupónech a při jaké síle odlupování, které šarže hardwaru prošly korozním testováním, pod kterým svítidlem byla barva schválena a zda je 100% testování těsnosti zapsáno do dohody o kvalitě nebo je pouze předpokládáno. Žádné z těchto rozhodnutí není vidět na fotografii hotové tašky. Všechny určují, zda je produkt ještě ve třetím roce vodotěsný.

Sealock vyrábí vysokofrekvenční svařované vodotěsné vybavení již více než dvacet let se závody v Dongguanu v Číně a Ho Či Minově Městě ve Vietnamu, které slouží značkám pro outdoorové, námořní, silové a lifestylové sporty po celém světě. V případě dotazů na OEM a ODM nebo pro projednání vlastního programu napište nainfo@sealock.com.hk.
