48 hodin v solné mlze: Jak testujeme hardware na námořní voděodolné výstroji

Suchý pytel, který byl na lodi dvě sezóny, málokdy selže, protože to látka vzdala. Selhalo to, protože D-kroužek zbělal a zadřel se, jezdec už nepojede čistě po voděodolném zipu, karabina zanechala na světlém panelu pruh rzi nebo nýt nabobtnal a rozdělil materiál kolem něj. Sůl nenapadá části sáčku, o kterých výrobci rádi mluví. Útočí na malé kovové součástky, které jsou specifikovány v pozdní fázi vývoje, nakupovány za cenu a nikdy nebyly testovány – a dělá to způsobem, který mění funkční poruchu ve vzhled a poté ve vadu těsnění, obvykle v tomto pořadí.

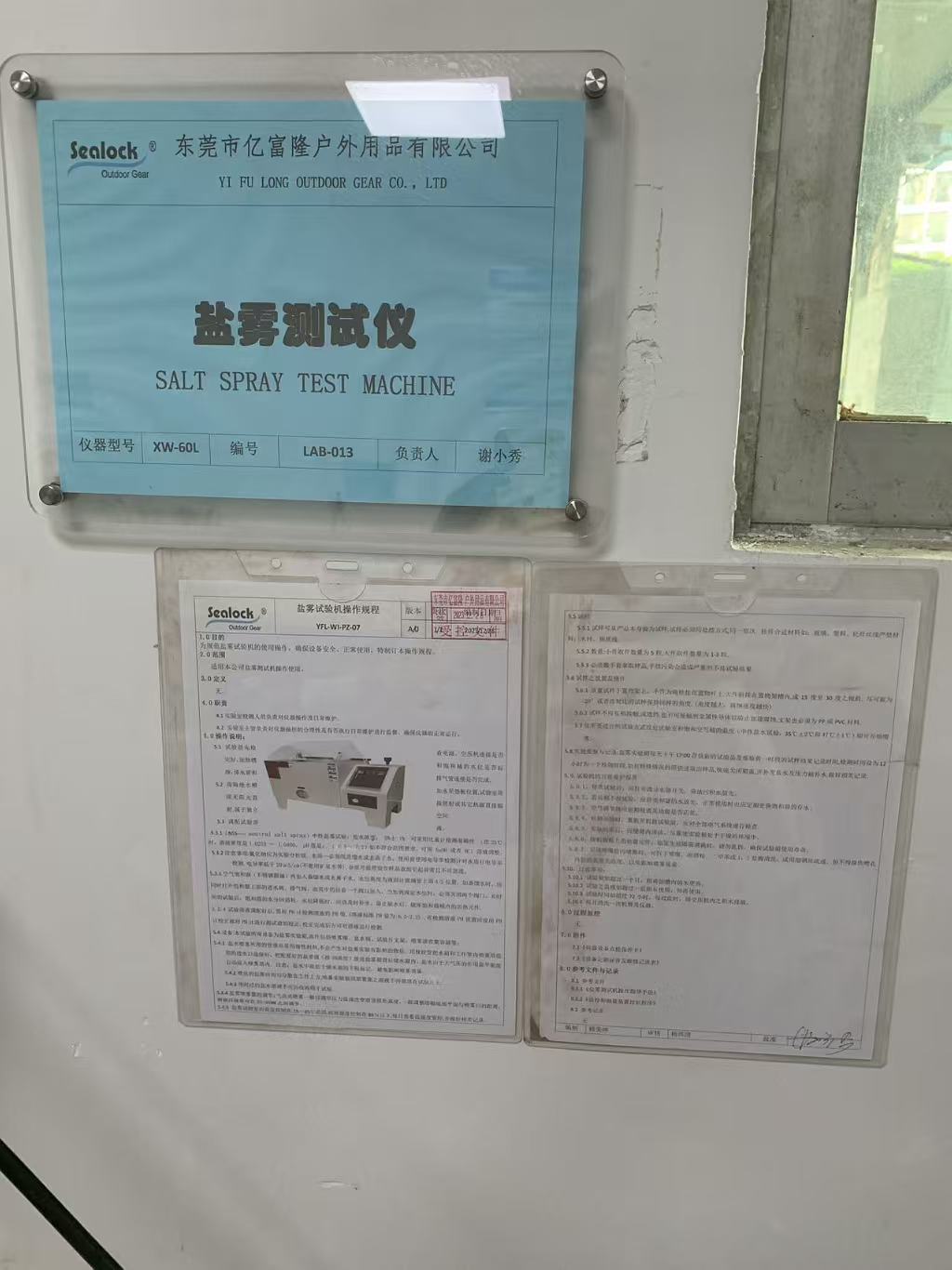

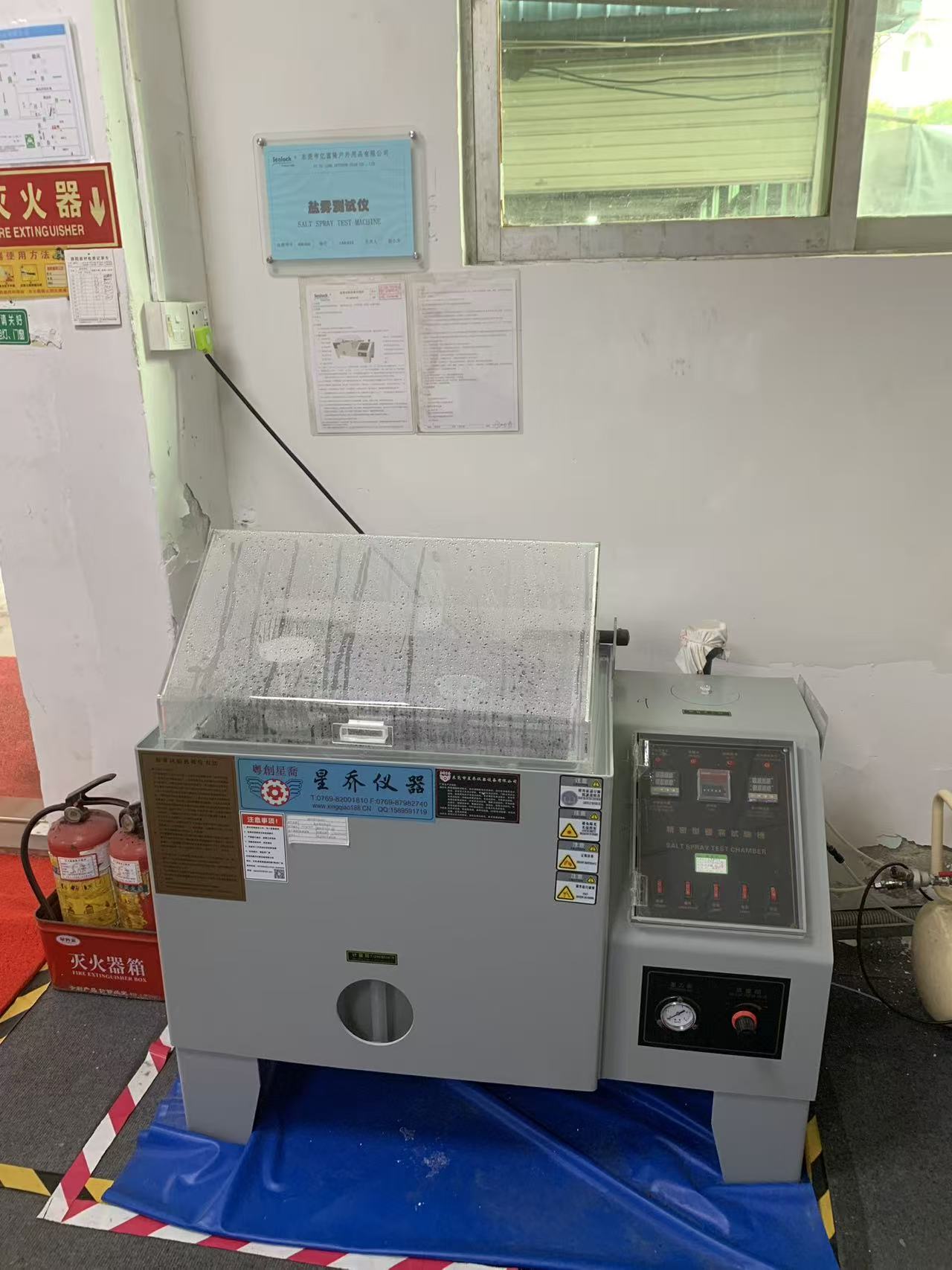

Přístroj, který to zjistí dříve, než zákazník, je komora na solnou mlhu: model XW-60L, číslo přístroje LAB-013, provozovaný pod řízeným postupem YFL-WI-PZ-07, revize A/0, datováno 28. prosince 2023, externě kalibrováno 19. prosince 2025 s rekalibrací do 18. prosince, nejméně 20. prosince je neutrální solný test. v naší laboratoři. Buď povlak držel stanovený počet hodin, nebo ne.

Co je vlastně test solnou mlhou

Neutrální solný sprej, obvykle psaný NSS, je nejrozšířenějším zrychleným korozním testem ve výrobě. Vystavuje materiály a povlaky kontinuálně atomizované solné mlze při kontrolované teplotě komory 35 °C za použití 5% roztoku chloridu sodného s pH udržovaným mezi 6,5 a 7,2. Dva řídící dokumenty jsou ASTM B117 a ISO 9227, přičemž ekvivalentní čínskou normou je GB/T 10125. Mlha se vytváří nepřetržitě, usazuje se na vzorcích a odtéká. Neexistuje žádné cyklování mokro-suché, žádné kolísání teploty a žádná ultrafialová složka. Je to jediný, neúprosný stav.

V této jednoduchosti je síla i omezení metody. NSS není simulace moře. Nic v přírodě neudrží součást při 35 °C v nasycené solné mlze bez jediného suchého intervalu a korelace mezi hodinami v komoře a roky skutečného provozu je natolik volná, že žádná seriózní laboratoř nezveřejní přepočítací koeficient. To, co NSS umí skvěle, je diskriminace. Dvě pozinkované přezky, které vypadají identicky, stojí v řádu několika centů a pocházejí od různých dodavatelů, se v komoře se solnou mlhou čistě oddělí: jedna ukazuje bílou rez za 24 hodin, druhá je čistá po 72. Toto srovnání je opakovatelné, je obhajitelné a je to základ, na kterém je komponenta schválena nebo zamítnuta.

Podmínky, které držíme

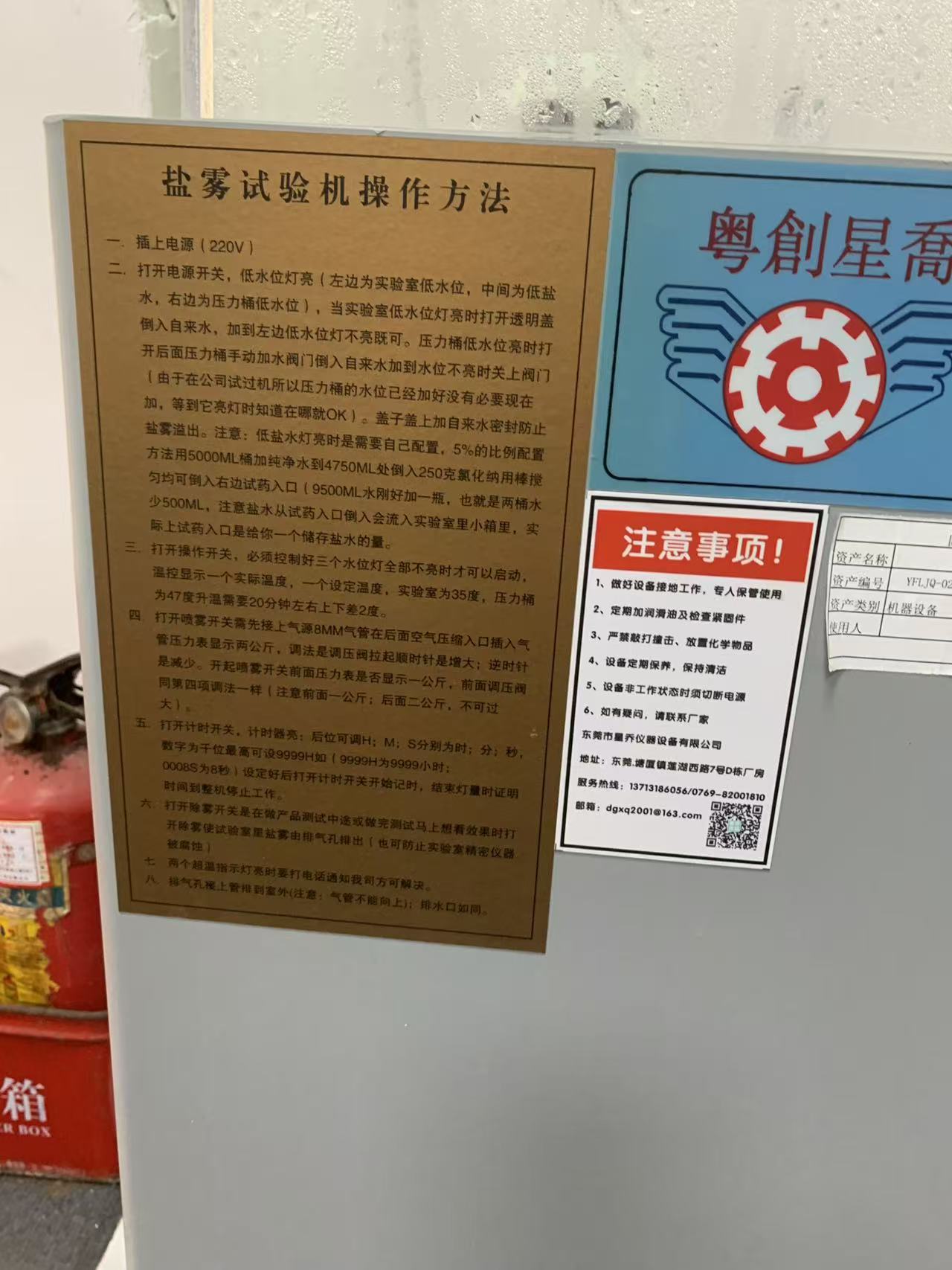

Provozní parametry jsou uvedeny na samotném stroji na štítku, který má více praktických detailů než většina příruček k zařízení.

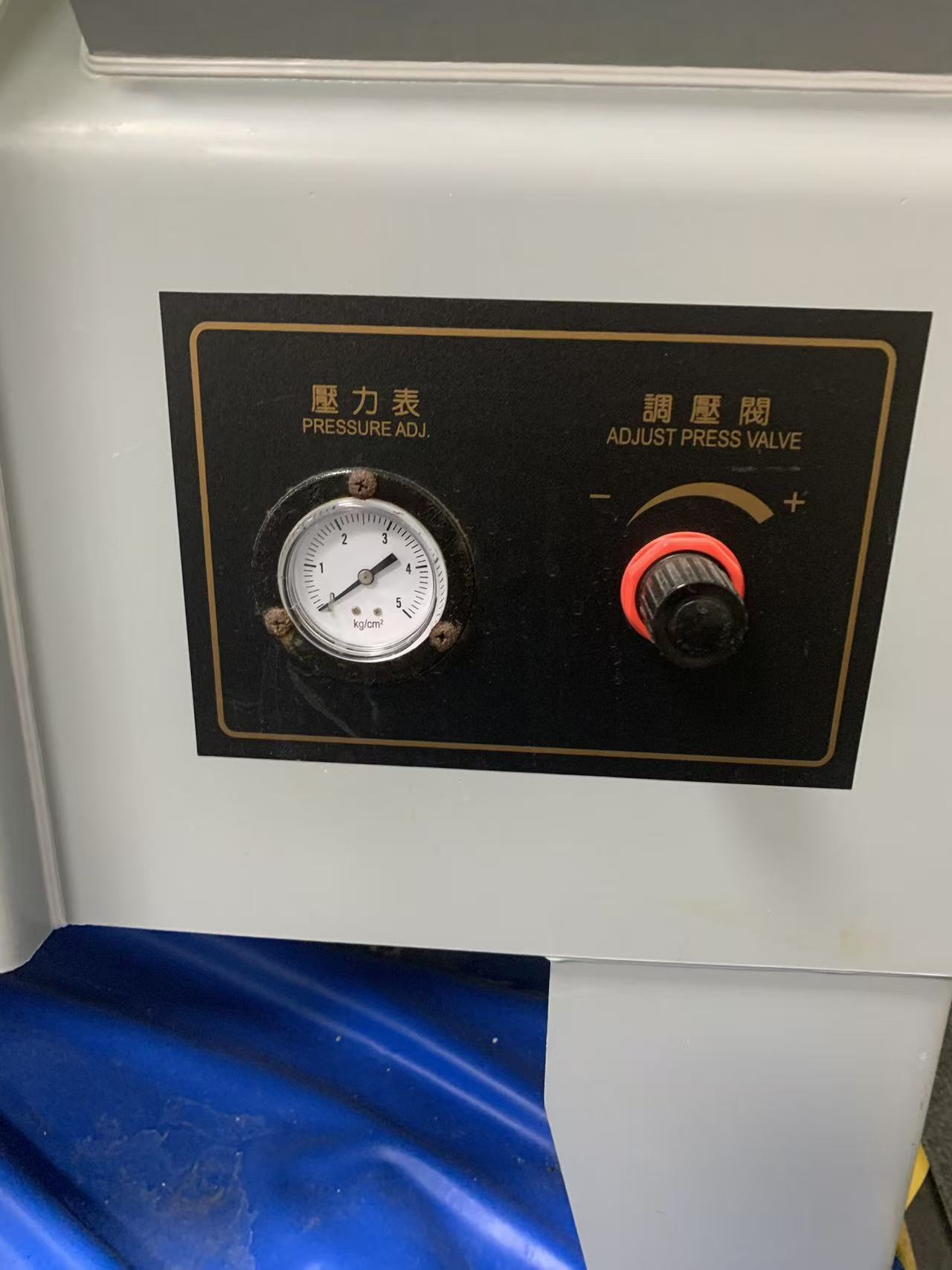

Solanka je míchána operátorem, nekupovaná hotová: 250 gramů chloridu sodného rozpuštěného v čištěné vodě doplněné na 4 750 mililitrů v 5litrové nádobě, rozmícháno na stejnoměrný 5% roztok a nalito přes vstup pro činidlo. Komora běží při 35 °C. Buben s tlakem nasyceného vzduchu je teplejší, na 47 °C, a trvá zhruba dvacet minut, než dosáhne teploty; dva ovladače na panelu ukazují nastavené a skutečné hodnoty nezávisle na sobě a dvoustupňový rozdíl mezi nimi je pracovní tolerance. Stlačený vzduch vstupuje 8mm potrubím vzadu, regulovaný na asi 2 kg/cm² u zadního měřidla a asi 1 kg/cm² vpředu – a štítek výslovně varuje před zvýšením, protože přetlakování atomizéru ničí kvalitu mlhy bez zjevných příznaků na panelu.

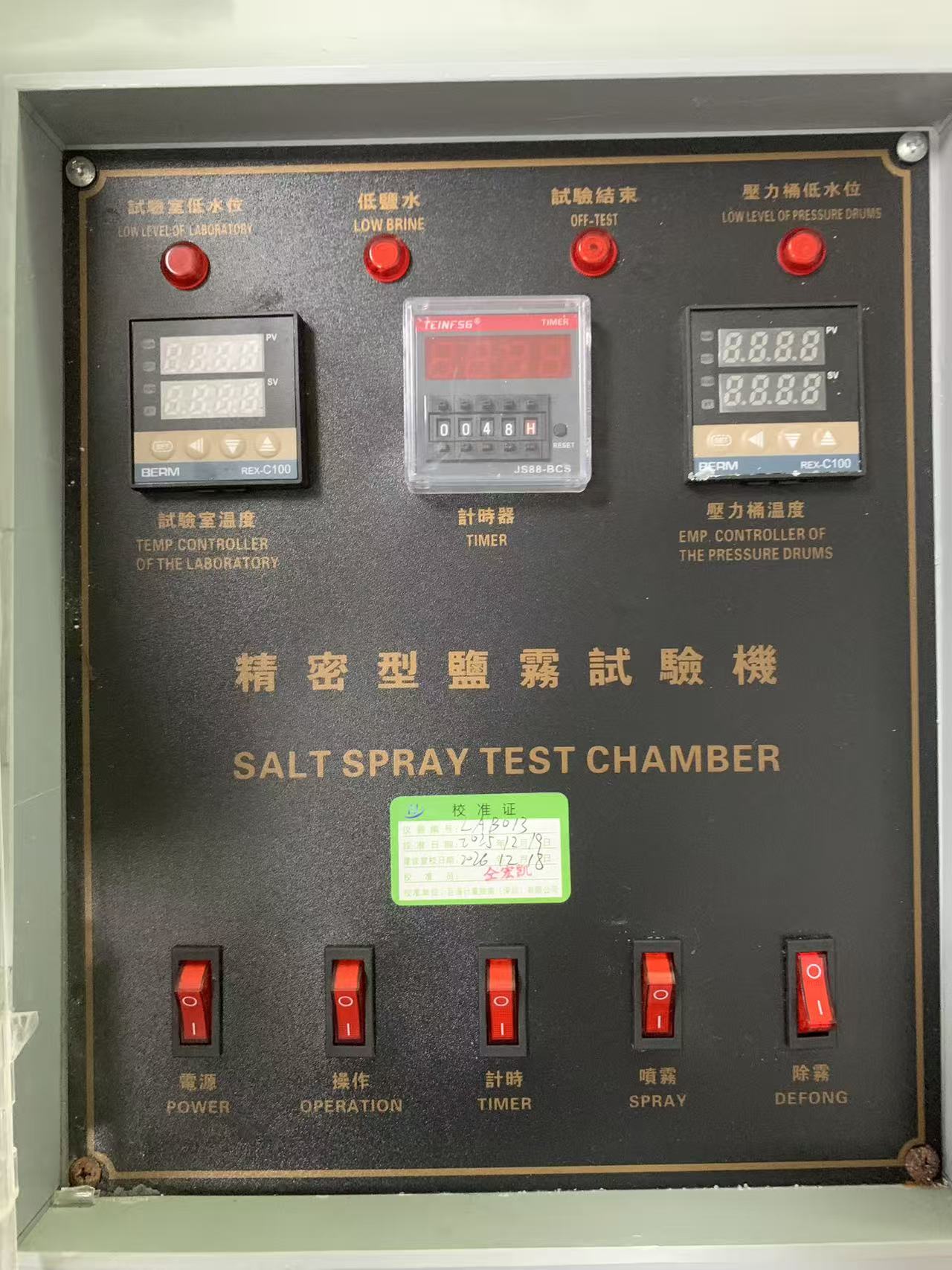

Tři nízkoúrovňové lampy hlídají vodu v komoře, solanku a tlakový buben a postup je jednoznačný: stroj se smí spustit až po setmění všech tří. Spuštění atomizéru nasucho nebo spuštění zvlhčovací komory bez vody poškodí stroj a tiše zruší jakýkoli probíhající test. Časovač akceptuje až 9 999 hodin a vypne stroj v nastaveném bodě, což umožňuje 48 nebo 96 hodin bez obsluhy.

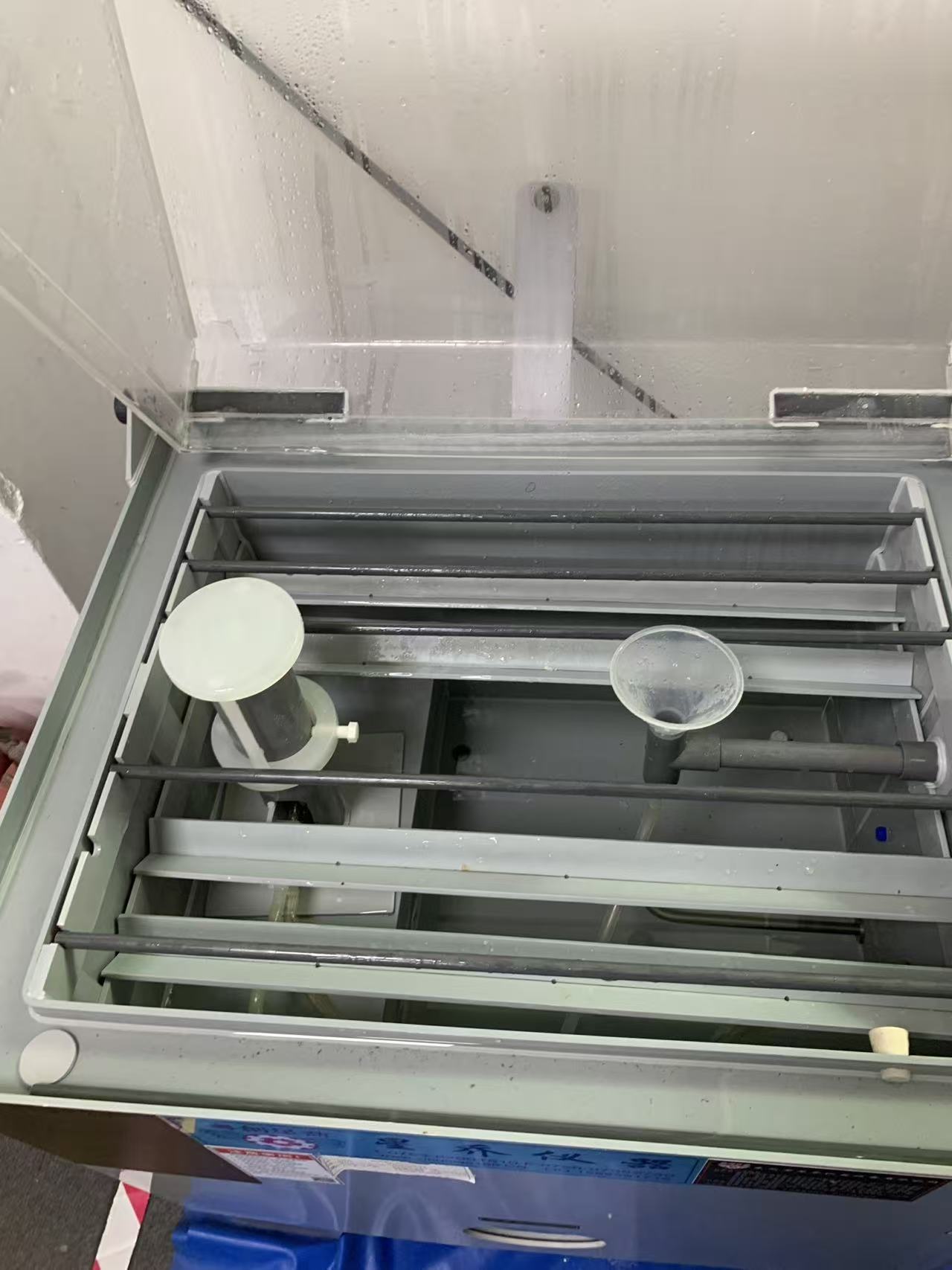

Samotná kvalita mlhy je spíše ověřována než předpokládaná. Sběrná nálevka a odměrný válec stojí uvnitř komory během běhů a usazený objem se měří proti standardnímu požadavku zhruba 1 až 2 mililitry na 80 čtverečních centimetrů za hodinu, průměrně za prodlouženou dobu sběru. Komora, která má teplotu, tlak a koncentraci, ale vydává nesprávnou rychlost vypadávání, produkuje čísla, která nic neznamenají, a trychtýř je jediná věc, která to zachytí.

Jak vcházejí vzorky

Umístění není detail. Je to většina testu.

Vzorky jsou namontovány čelem k mlze a nakloněny zhruba o 15 až 30 stupňů od svislice, takže kondenzát spíše odtéká než se hromadí. Součást ležící naplocho shromažďuje v každé prohlubni louži koncentrované solanky, což vytváří lokalizovaný útok, který nemá nic společného se skutečným výkonem povlaku a vše souvisí s tím, jak byl položen. Podpěry a závěsy jsou nekovové – sklo, plast nebo PVC – protože kovový závěs v kontaktu s pokoveným vzorkem vytváří galvanický pár a koroduje vzorek v místě kontaktu dlouho předtím, než by povlak sám selhal.

Vzorky se navzájem nedotýkají a jsou uspořádány tak, aby odtok z jednoho nemohl kapat na druhý. Kondenzát nasycený solí přenášející rozpuštěnou měď nebo železo z horní části napadne s působivou rychlostí spodní část a výsledná zpráva je fikce. Malé součástky se dodávají v několika kusech na šarži, takže jediná anomální součást nerozhoduje o výsledku; velké sestavy vstupují jednotlivě.

Po skončení běhu se před otevřením víka zapne funkce odmlžování. Tím se komora odvětrá výfukem, místo aby se uvolnila solná mlha do laboratoře, kde by našel každý jiný přístroj v místnosti. Stojí za to být na rovinu, proč na tom záleží: neopatrně odvětraná komora na solnou mlhu pomalu koroduje přesná zařízení kolem ní a poškození se projeví až o měsíce později, když kalibrace u strojů, ke kterým nikdo není připojen, funguje.

Co testujeme a jak dlouho

Všechno kovové, co jde na nepromokavou tašku, tudy prochází při vstupní kontrole: přezky a jejich kovové kolíky, D-kroužky a O-kroužky, tri-kluzáky, karabiny a karabiny, nýty a očka, magnetické a mechanické uzávěry, jezdce a táhla zipů a kovové zoubky na nevodotěsných zipech. Hardware je kvalifikován dodavatelem a losem, ne jednou při vývoji a nikdy více.

Doba trvání je dána povrchovou úpravou a zamýšleným prostředím a průmyslové konvence jsou dobře zavedené. Obyčejné modrobílé zinkování je obvykle vyžadováno, aby nevykazovalo žádnou bílou rez po 48 hodinách a žádnou červenou rez po 72 hodinách; barevně pasivovaný zinek je 72 hodin bez bílé rzi a 96 hodin bez červené; černý zinek na 96 a 120, resp. Nerezové komponenty námořní třídy se provozují mnohem déle, v řádu stovek hodin, a hodnocení se provádí podle ochrany a vzhledu na stupnici od 0 do 10, kde náročná specifikace vyžaduje hodnocení 9 nebo lepší.

U běžných outdoorových produktů běžíme 24 až 48 hodin jako podmínku screeningu. U programů určených pro rybolov, plachtění a námořní maloobchod – kategorie, kde sedí nejnáročnější kupující – trvá kvalifikace déle a kritéria přijatelnosti se zpřísňují, protože tyto produkty žijí v soli trvale, spíše než se s ní setkávají příležitostně.

Hodnocení vzhledu je pouze polovinou hodnocení. U částí se závitem, závěsů a jakýchkoli pohyblivých součástí se po zkoušce ověřuje také funkce: součást musí stále zabírat, závitovat nebo kloubovat, aniž by se zadřela nebo zablokovala. Toto je klauzule, která je pro naši kategorii nejdůležitější. Jezdec zipu, který vykazuje pouze slabou korozi, ale vyvinul dostatečnou drsnost povrchu, aby přetáhl polymerové těsnicí břity vodotěsného zipu, selhal, ať už hodnocení jeho vzhledu říká cokoli, protože na svařovaném vodotěsném sáčku je uzávěr těsněním. Přezka, která po 48 hodinách pevně zapadne, je záruční reklamace, která čeká osmnáct měsíců.

Porucha, na které nejvíce záleží na svařovaných taškách

Existuje režim koroze specifický pro naši konstrukci, který pouze hardwarový pohled na solnou mlhu zcela postrádá.

Na vysokofrekvenčně svařované tašce je přes vodotěsnou membránu často připevněn kovový hardware – nýt skrz panel, očko přes svařenou záplatu, D-kroužek na kotvě popruhu připojený k TPU ploše. Když ten kov zkoroduje, nevypadá to jen špatně. Korozní produkty jsou objemnější než kov, který nahrazují, takže korodující nýt expanduje ve svém otvoru a namáhá materiál kolem něj a samotné korozní soli migrují do rozhraní mezi kovem a polymerem. Toto rozhraní je těsnící rozhraní. To, co začalo jako kosmetická stížnost na rezavý nýt, se stalo pomalým únikem skrz průnik, který byl při odeslání vaku vodotěsný.

Korozní produkty také barví. Krvácení oxidu železitého přes světle zbarvený svařovaný panel je trvalé a u světlých nebo bílých výrobků je to jeden z nejčastějších kosmetických důvodů vrácení v námořních kategoriích. Tam, kde je riziko obarvení, jdou testované vzorky přímo z komory do našístandardní barevná skříň světelného zdroje, protože skvrna posuzovaná pod osvětlením dílny a skvrna posuzovaná podle D65 jsou dvě různá hodnocení.

Nástroje, které následují, jsou stejně relevantní. Zkorodované jezdce jdou navratný test životnosti ziputakže provozní sílu po korozi lze měřit spíše než posuzovat podle pocitu. Tam, kde to námořní program vyžaduje, hardware stárne vteplotní a vlhkostní komorapřed expozicí soli, což je blíže skutečné sekvenci, kterou komponenta zažívá na palubě, než samotná solná mlha. A tam, kde je kovová součást spíše lepená než mechanicky fixována, je spoj následně testován na odlupovánítester tahu a odlupování, protože pronikání soli do spoje snižuje přilnavost dlouho předtím, než se stane viditelným.

Co by měl kupující specifikovat

Hardwarová specifikace, která říká „testováno solným sprejem“, nestojí za nic. Čtyři položky jej činí vymahatelným.

Pojmenujte normu a verzi — ASTM B117 nebo ISO 9227, a pokud druhá, která varianta, protože neutrální, kyselina octová a solná mlha urychlená mědí nejsou zaměnitelné a poskytují výsledky, které nelze vzájemně srovnávat. Pojmenujte dobu trvání v hodinách. Pojmenujte kritérium přijatelnosti samostatně pro bílou a červenou rez a uveďte, zda je požadováno funkční ověření po zkoušce. A pojmenujte, které součásti jsou zahrnuty, protože "hardware" ve specifikaci a "hardware" v kusovníku jsou zřídka stejný seznam; Zejména se předpokládá, že jezdce a tahy jsou zahrnuty a často ne.

Kupující, kteří dodávají svůj vlastní schválený hardware, by měli stále žádat o údaje o solné mlze na úrovni šarže, nikoli o jednorázový certifikát. Tloušťka pokovování a kvalita pasivace se u jednotlivých výrobních šarží v pokovovně liší a součást schválená před osmnácti měsíci na certifikátu není důkazem šarže v tomto kontejneru.

Často kladené otázky

Rovná se 48 hodin solné mlhy určitému počtu let provozu?

Ne a každý dodavatel, který nabízí konverzi, přeceňuje, co tato metoda dokáže. Solný sprej je srovnávací a screeningový nástroj: porovnává povlaky proti sobě a podle definované prahové hodnoty za stejných podmínek. Skutečný život závisí na cyklování mokro-sušení, UV záření, mechanickém opotřebení, návycích oplachování a teplotě, z nichž žádné nejsou v komoře přítomny.

Je kování z nerezové oceli imunní?

Ne. Austenitické nerezové třídy dobře odolávají obecné korozi, ale zůstávají citlivé na důlkovou a štěrbinovou korozi v chloridových prostředích, zejména tam, kde součást sedí na tkanině nebo popruhu a zůstává mokrá. Zde velmi záleží na kvalitě a je to jedna z oblastí, kde specifikace, která jednoduše říká „nerez“ vyzývá k substituci.

Lze testovat celé hotové pytle, nebo pouze komponenty?

Obojí v závislosti na kapacitě komory. Testování součástí při vstupní kontrole je místo, kde se dělá většina rozhodnutí, protože je rychlejší a izoluje proměnnou. Testování na úrovni sestavy se provádí, když jde o interakci – kovové kování proti konkrétní potažené látce nebo hardware, který je v kontaktu s odlišným kovem jinde na produktu.

Jsou testované vzorky znovu použity?

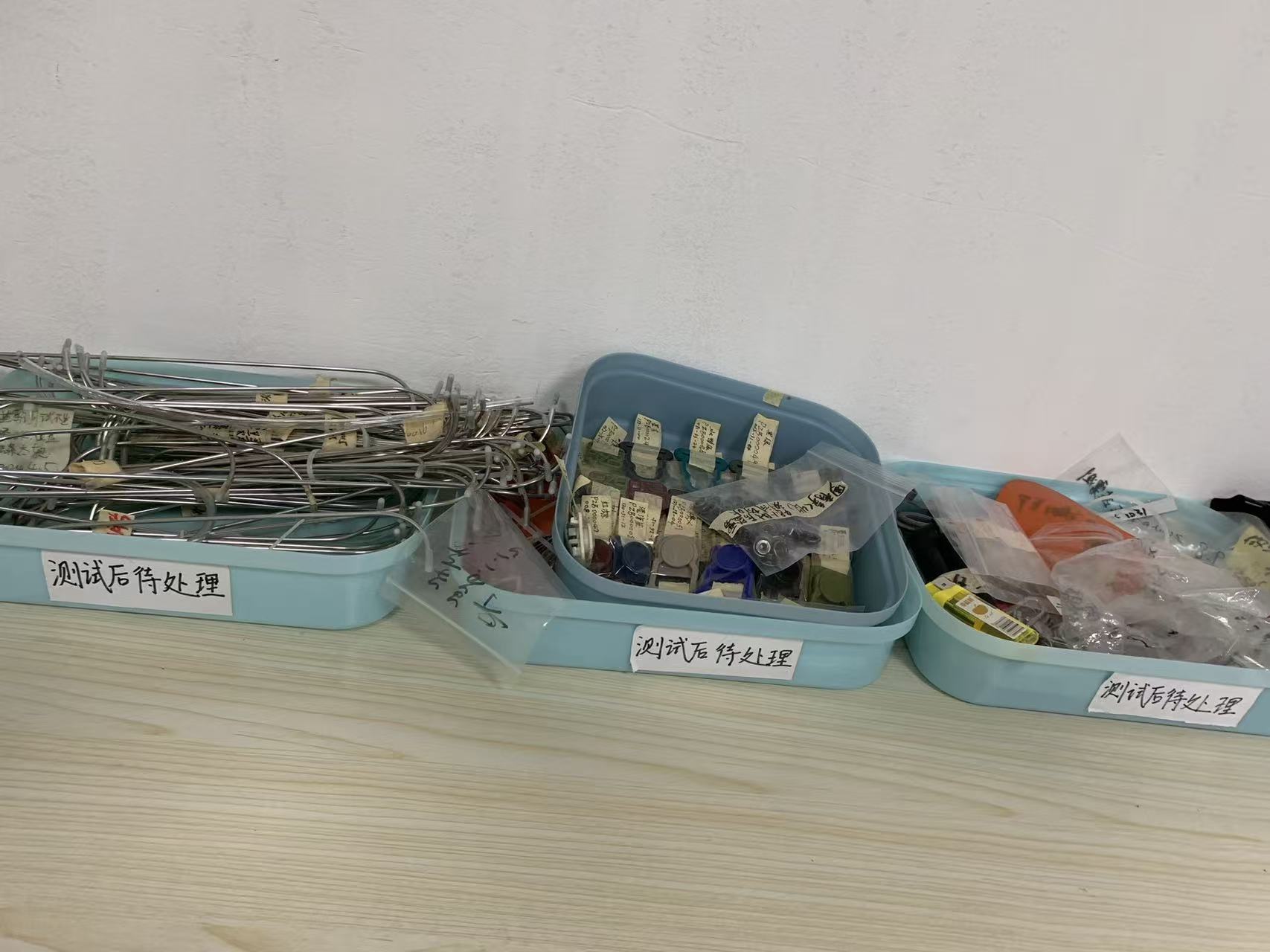

Nikdy. Solná mlha je destruktivní bez ohledu na to, zda součást projde nebo ne, a nechráněné součásti jsou označeny a drženy pro likvidaci, nikoli vráceny do výrobního skladu. Toto je standardní postup napříč našimi destruktivními testy a je kontrolovatelný.

Můžete přejít na vlastní korozní protokol zákazníka?

Ano. Doba trvání, koncentrace solanky, úhel, přejímací klasifikace a následné funkční kontroly jsou stanoveny postupem, nikoli strojem. Tam, kde protokol značky vyžaduje podmínky kyseliny octové nebo mědí urychlené, které nespadají do našeho interního rozsahu, provozujeme interně neutrální solnou mlhu a určenou variantu směrujeme do akreditované laboratoře třetí strany.

Kde to sedí v seriálu

Solný sprej je jediným testem v naší laboratoři, který zkoumá část sáčku, na kterou většina lidí ani nepomyslí, dokud nepřestane fungovat. Tkanina, svary a prošívání přitahují pozornost; přezka, jezdec a D-kroužek rozhodují o tom, zda je výrobek ještě použitelný ve třetím roce. Zejména u námořních a rybářských programů jsou to komponenty, podle kterých ji zákazníci značky posoudí.

Sealock vyrábí vysokofrekvenční svařované vodotěsné vybavení již více než dvacet let z Dongguanu v Číně a Ho Či Minova Města ve Vietnamu pro námořní a outdoorové značky včetně AFTCO, West Marine, SIMMS, PENN, attwood a Musto. Pokud byste chtěli náš protokol o zkoušce koroze nebo chcete, aby byla kvalifikace hardwaru zapsána do vaší vlastní smlouvy o kvalitě před tím, než se zaváže nářadí, napište nainfo@sealock.com.hk.
